Муфта кабельная концевая 0.4кВ 5ПКТп(б) мини - 2.5/10 КВТ 74675

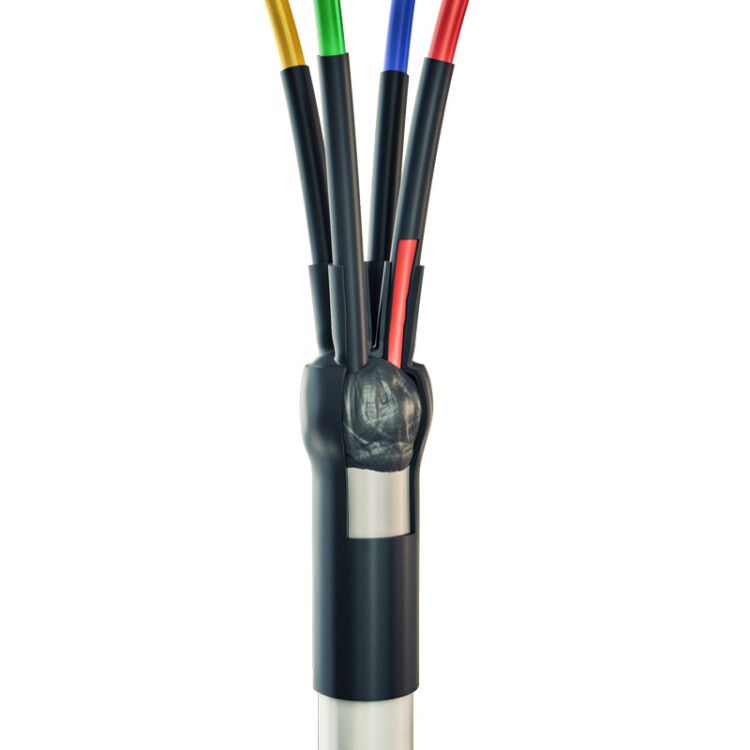

Муфта кабельная концевая 0.4 кВ 5ПКТп(б) мини - 2.5/10 без болтовых наконечников от КВТ предназначена для надежного оконцевания многожильных кабелей на напряжение до 400 В. Применяется как внутри помещений, так и на открытом воздухе. Конструкция выполнена в виде термоусаживаемой системы с герметичным уплотнением и непаяной системой заземления для кабелей с броней.

Назначение и область применения

Муфта кабельная концевая 0.4 кВ 5ПКТп(б) мини - 2.5/10 без болтовых наконечников используется для завершения кабельных линий - то есть для создания безопасного и защищенного окончания кабеля перед подключением к оборудованию, щиту, автомату или другому устройству. Подходит для кабелей с пластмассовой изоляцией (ПВХ, СПЭ) как с броней, так и без неё. Область применения - внутренняя и внешняя установка: в распределительных щитах, на столбах, в траншеях, в помещениях с повышенной влажностью или перепадами температур.

Технические характеристики

• Номинальное напряжение: 0,4 кВ (400 В)
• Количество жил: 5
• Номинальное сечение кабеля: 2,5–10 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-062-97284872-2014, соответствует ГОСТ 34839-2022
• Состав: перчатка ТПИ мини, термоусаживаемая трубка жильной изоляции (200 мм), пружина ППД (для кабелей с броней), провод заземления (для кабелей с броней)
• Герметизация: термоплавкий клей на внутренней поверхности перчатки
• Состав материалов: HF (halogen free) - без галогенов

Совместимость и монтаж

Муфта кабельная концевая 0.4 кВ 5ПКТп(б) мини - 2.5/10 без болтовых наконечников совместима с кабелями следующих типов: ПВС, ВВГ, ВВГнг, ВВГнг-LS, NYM, NYY, АВБбШв, ВБВ, ПВББШП, АВБВ, ПВБВнг-LS, ВБбШнг(А), ПВББШнг(А) и аналогичными. Установка выполняется методом термоусадки - нагревом специальным инструментом. Болтовые наконечники в комплект не входят - их можно выбрать самостоятельно: подходят любые наконечники под опрессовку, включая модели со изолированной манжетой. Для кабелей с броней предусмотрена непаяная система заземления: пружина ППД плотно обжимает броню, а провод заземления подключается к ней.

Инструмент для монтажа: высокотемпературный фен, пропановая горелка ПГ или портативные бутановые горелки типа «КВТ». Нагрев равномерный, от центра к краям, до полной усадки всех элементов.

Безопасность и стандарты

Муфта кабельная концевая 0.4 кВ 5ПКТп(б) мини - 2.5/10 без болтовых наконечников изготовлена по нормам ТУ 3599-062-97284872-2014 и соответствует требованиям ГОСТ 34839-2022. Материалы не содержат галогенов - при возгорании не выделяют токсичных паров. Перчатка и трубки устойчивы к УФ-излучению, что делает изделие пригодным для открытой установки. Температурный диапазон –50…+50 C гарантирует работу в суровых климатических условиях.

Преимущества

• Высокая степень защиты IP67 - герметична благодаря термоплавкому клею, предотвращает попадание влаги и пыли
• Не требует пайки - заземление кабелей с броней осуществляется механически через пружину ППД
• Универсальность - один комплект подходит для кабелей с разным числом жил (2–5) и сечением 2,5–10 мм2
• Поддерживает свободный выбор наконечников - можно использовать без них, просто подключая к клеммам
• Устойчивость к агрессивной среде - материал не боится влаги, химии, перепадов температур и солнца
• Легкая и быстрая установка - весь процесс занимает несколько минут при наличии фена

Ограничения применения

• Не предназначен для кабелей с металлической оболочкой, отличной от брони (например, свинцовой или алюминиевой)
• Не рекомендован для кабелей с сечением менее 2,5 мм2 или более 10 мм2 - возможна недостаточная усадка или повреждение изоляции
• Требуется точный контроль температуры при монтаже - перегрев может деформировать материалы
• Не подходит для постоянного погружения в воду - хотя защищена от брызг и временного контакта, не является подводной муфтой
• Отсутствие болтовых наконечников в комплекте требует самостоятельного приобретения - важно проверить соответствие размеров

Примеры использования

• Завершение кабеля ВВГнг-LS перед подключением к автоматическому выключателю в щите на улице
• Оконцевание бронированного кабеля АВБбШв на входе в здание, где требуется заземление брони
• Подключение кабеля NYM к клеммной колодке оборудования без использования наконечников
• Монтаж на воздушных линиях - на столбе, где кабель переходит от подземной трассы к осветительному прибору
• Использование в промышленных объектах: конвейеры, насосные станции, системы вентиляции

Практические советы

• Перед монтажом обязательно удалите броню и экранирующую ленту на нужной длине - оставьте не менее 10 см для работы с пружиной ППД
• Проверьте, чтобы сечение кабеля точно попадало в диапазон 2,5–10 мм2 - даже небольшое превышение может вызвать плохую усадку
• Выбирая наконечник, учитывайте диаметр жилы и глубину клеммы - лучше использовать изолированные наконечники для безопасности
• При работе с бронированным кабелем - закрепите провод заземления к шине заземления сразу после сборки, пока муфта еще теплая
• Не используйте открытый пламя - применяйте только регулируемые фены или горелки с контролируемым теплообменом
• Храните муфту в сухом месте, избегая длительного воздействия прямого солнечного света - хоть материал UV-стабилизирован, срок службы продлевается при бережном обращении
