Муфта кабельная концевая 0.4кВ 5ПКТп мини - 2.5/10 нг-LS КВТ 82483

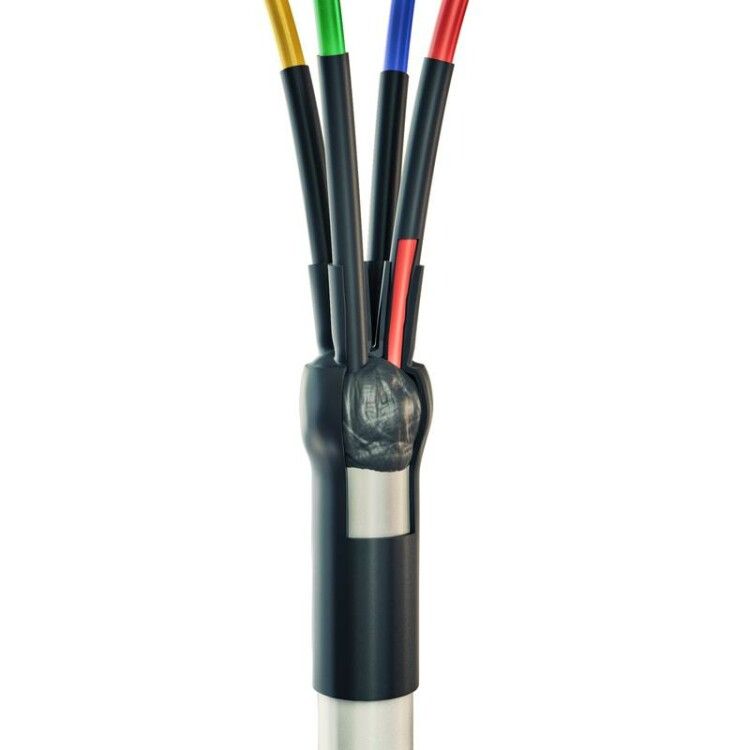

Муфта кабельная концевая 0.4 кВ 5ПКТп мини - 2.5/10 нг-LS от КВТ предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ на напряжение до 400 В. Она подходит как для внутрипомещенческой, так и для наружной установки, обеспечивает герметичность и механическую защиту за счет термоусадки и применяется с кабелями типов ВВГнг-LS, NYMнг-LS и другими аналогами.

Назначение и область применения

Муфта кабельная концевая 0.4 кВ 5ПКТп мини - 2.5/10 нг-LS используется для завершения кабельных линий - то есть для создания безопасного соединения между концом кабеля и электрооборудованием, распределительными щитами, автоматическими выключателями или контактными группами. Подходит для работы в помещениях и на открытых площадках, где возможны воздействия влаги, пыли и перепадов температур.

Технические характеристики

• Номинальное напряжение: 0,4 кВ (400 В)
• Количество жил: 5
• Номинальное сечение кабеля: 2,5–10 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин (галоген-free)
• Рабочий диапазон температур: от –50 C до +50 C
• Внешний диаметр кабеля: до 10 мм
• Цвет: черный
• Изоляция: пластик (ПВХ/СПЭ)
• Комплектация: без болтовых наконечников
• Стандарты соответствия: ГОСТ 13781.0-86, ТУ 3599-062-97284872-2014

Совместимость и монтаж

Муфта совместима с кабелями: ВВГнг-LS, NYMнг-LS, ПвВГнг-LS, ВБбШвнг-LS, ВБВнг-LS, АВВБнг-LS, ВВБГнг-LS, ПвБбШвнг-LS, ПвБбШпнг-LS и другими с аналогичным сечением и конструкцией. Для кабелей с металлической броней предусмотрена пружина ППД и провод заземления - они обеспечивают надежное заземление без пайки.

Монтаж выполняется путём нагрева термоусаживающихся элементов:

• Перчатка ТПИ минi - формирует основную изоляцию и герметизацию благодаря термоплавкому клею;
• Трубка жильной изоляции (200 мм) - изолирует каждую жилу отдельно;
• Пружина ППД и заземляющий провод - используются только при работе с бронироваными кабелями.

Необходимый инструмент: высокотемпературный фен, пропановая горелка ПГ или портативная бутановая горелка КВТ. Нагрев равномерный, без локального перегрева.

Безопасность и стандарты

Муфта выполнена из материалов без галогенов (HF = Halogen Free): при возгорании она не выделяет токсичных газов, что повышает безопасность в закрытых помещениях. Соответствует требованиям ГОСТ 13781.0-86 и собственным техническим условиям производителя (ТУ 3599-062-97284872-2014). Устойчивость к УФ-излучению позволяет использовать её на открытом воздухе без дополнительной защиты.

Преимущества

• Универсальная конструкция - один комплект подходит для 2-, 3-, 4- и 5-жильных кабелей одного сечения.
• Автоматическая герметизация: термоплавкий клей внутри перчатки заполняет все микрозазоры при нагреве.
• Поддержка непаяного заземления для бронированных кабелей - снижает риск некачественного контакта.
• Легко адаптируется под любые наконечники - можно использовать как с изолированными, так и без них.
• Высокая долговечность материала: полиолефин сохраняет эластичность даже при экстремальных температурах.

Ограничения применения

• Не кабели с внешним диаметром более 10 мм - требуется другая модель.
• Не предназначен для кабелей с бумажной или маслонаполненной изоляцией.
• Запрещено использование без термообработки - холодная сборка недопустима.
• Не рекомендовано применение в условиях постоянного погружения в воду - хотя IP-класс не указан, изделие рассчитано на влажную среду, но не на длительное underwater-исполнение.

Примеры использования

• Оконцовка входного кабеля ВВГнг-LS 5×4 мм2 перед подключением к главному щиту в многоквартирном доме.
• Завершение кабеля ПвБбШвнг-LS на выходе из шахты лифта - там, где нужна защита от влаги и механических нагрузок.
• Подключение кабеля NYMнг-LS к частному оборудованию (например, насосу или тепловому контуру) на улице.
• Работа с бронированным кабелем ВБбШвнг-LS в промышленном цеху - здесь важна надежная заземляющая связь через пружину ППД.

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр кабеля - он не должен превышать 10 мм, иначе муфта не будет плотно прилегать.
• Если используете кабель без брони - просто удалите пружину ППД и заземляющий провод из комплекта; они не нужны.
• При нагреве начинайте с середины перчатки, двигаясь к краям - так клей равномерно распределится и исключит воздушные пузыри.
• Выбирайте наконечник под опрессовку с учетом сечения жилы (2,5–10 мм2); допускаются изолированные наконечники - они увеличивают безопасность.
• Хранить муфту следует в сухом месте при комнатной температуре - не замораживать и не перегревать.
