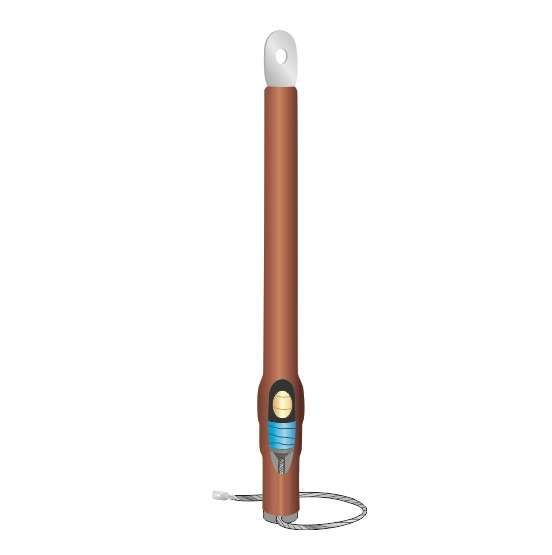

Муфта кабельная концевая внутр. установки 10кВ ПКВТО 1х(35-50мм) без наконечн. Нева-Транс Комплект 22020057 Нева Транс

Муфта кабельная концевая внутренней установки 10 кВ ПКВТО 1х(35–50 мм) без наконечника, 1КВТпН-4х(150–240) с болтовыми наконечниками от Нева-Транс Комплект - это готовое решение для оконцевания четырёхжильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ. Конструкция обеспечивает надёжную изоляцию, герметизацию и заземление, выполнена по технологии термоусадки и рассчитана на работу в закрытых помещениях.

Назначение и область применения

Муфта ПКВТО 1х(35–50 мм) применяется для оконцевания четырёхжильных силовых кабелей сечением 35–50 мм2. Она создаёт завершающий элемент кабельной линии, позволяя безопасно подключить кабель к оборудованию через болтовые наконечники. Подходит для установки внутри зданий любого типа - цехов, подстанций, распределительных пунктов, тоннелей, где требуется надёжная изоляция и защита от внешних воздействий. Применяется в системах питания промышленного оборудования, насосных станциях, конвейерах, вентиляционных узлах.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 4
• Номинальное сечение кабеля: 35–50 мм2
• Тип монтажа: термоусадка
• Исполнение: термоусадочное
• Защитный кожух: есть, с броней
• Материал: модифицированный полимер
• Диапазон рабочих температур: –50 C … +50 C
• Наконечники: болтовые, для сечения 150–240 мм2
• Герметизация: за счёт клеевого слоя на наружном кожухе

Совместимость и монтаж

Муфта совместима с кабелями с изоляцией из сшитого полиэтилена (СПЭ) сечением 35–50 мм2. Для монтажа необходимо предварительно подготовить разделку кабеля: удалить внешнюю оболочку, экранирующие слои, изоляцию. После этого последовательно надевают все элементы муфты согласно инструкции производителя. Все части нагреваются газовой горелкой или мощным феном (температура ~150–200 C) до плотного обтягивания поверхности. Болтовые наконечники (150–240 мм2) уже установлены - достаточно затянуть их на выводах кабеля. Заземление выполняется путём свивки медного проволочного экрана кабеля и соединения с контуром заземления.

Безопасность и стандарты

Муфта 1КВТпН-4х(150–240) соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Прошла независимые испытания и имеет действующий сертификат соответствия Госстандарта России. Полимерный материал не содержит токсичных веществ, не выделяет опасных паров при нормальной эксплуатации. Защищён от механических повреждений благодаря толстостенной трещиностойкой оболочке.

Преимущества

• Высокая степень защиты IP67 - полностью герметична, не пропускает пыль и влагу
• Равномерное распределение электрического поля за счёт регуляторов напряжённости
• Заземление реализовано прямо из экрана кабеля - не требует дополнительных проводов
• Клеевой слой на кожухе исключает образование воздушных пузырей и щелей
• Стойкость к перепадам температур - работает даже в холодных хранилищах и сырых помещениях
• Не требует спецоборудования кроме теплогенератора

Ограничения применения

• Не предназначен для наружной установки - не защищён от УФ-излучения и осадков
• Подходит только для кабелей с сечением 35–50 мм2; нельзя использовать с более крупными или меньшими жилами
• Требуется точное соблюдение технологического процесса термоусадки - недогрев или перегрев снижают надёжность
• Не рекомендовано применение в местах постоянного контакта с маслом, растворителями или химически активными средами
• Наконечники рассчитаны на 150–240 мм2 - не подходят для кабелей меньше 150 мм2

Примеры использования

• Оконцовка кабеля ВВбШв 4×50 перед подключением к трансформатору в подземной кабельной камере
• Завершение линии питания конвейерной системы в пищевом цехе
• Подключение кабеля к шкафу автоматики в холодильном ангаре
• Монтаж в распределительном устройстве 6/10 кВ внутри производственного корпуса

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допуск +-5%, иначе возможен перегрев или плохая адгезия
• Используйте только качественный термофен с контролируемой температурой - бытовые модели часто дают неравномерный прогрев
• При работе с многожильными кабелями обязательно заплетите медный экран в единый проводник для заземления
• Не используйте открытый пламя - только направленный поток воздуха, чтобы не повредить полимер
• Проверяйте целостность клеевого слоя после остывания - он должен быть прозрачным, без вздутий
• Храните муфту в сухом месте, избегая прямого света - срок годности не ограничен, но деформация полимера при длительном UV-воздействии возможна
