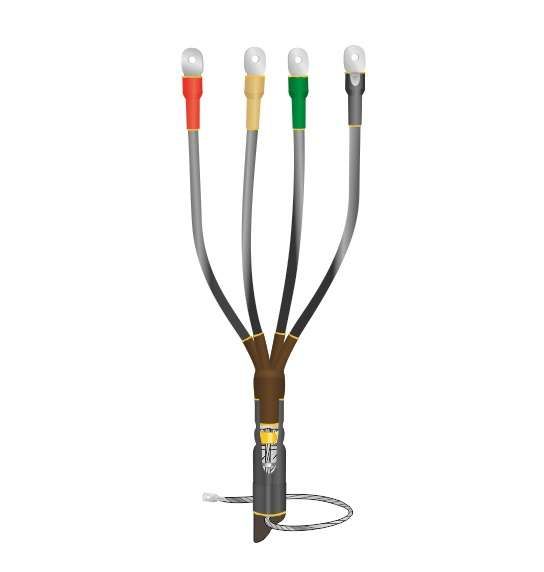

Муфта кабельная концевая внутр. установки 1кВ 1КВТпнг-LS-4х(70-120) без наконечн. Нева-Транс Комплект 22040039 Нева Транс

Муфта кабельная концевая внутренней установки 1 кВ 1КВТпнг-LS-4х(70-120) без наконечников от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных силовых кабелей сечением 70–120 мм2, обеспечивая надёжную изоляцию и механическую защиту в помещениях с любым уровнем влажности.

Назначение и область применения

Муфта 1КВТпнг-LS-4х(70-120) используется для завершения кабельных линий на напряжение до 1 кВ. Подходит для кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Применяется исключительно во внутренних установках - в помещениях жилых, общественных, промышленных объектов, где важны повышенные требования к пожаробезопасности и экологии.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 70, 95, 120 мм2
• Количество жил: 4
• Тип монтажа: термоусадка
• Материал корпуса: полимер
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Диапазон рабочих температур: от –50 C до +50 C
• Защитный покров: наличие брони учитывается при монтаже, сама муфта имеет усиленную оболочку

Совместимость и монтаж

Муфта 1КВТпнг-LS-4х(70-120) совместима с кабелями типа АВВГ, ААШв, ВВГ, ВВГнг и аналогичными, имеющими указанные сечения и тип изоляции. Для монтажа требуется:

• Правильно выполненная разделка кабеля (длина зачистки согласно инструкции производителя)
• Термофен или газовая горелка с регулируемой температурой (не выше 250 C)
• Заземляющий проводник (при наличии брони или металлической оболочки)

При монтаже важно равномерно нагревать поверхность муфты, чтобы избежать перегрева и деформаций. После усадки проверьте плотность прилегания и отсутствие воздушных пузырей.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено в соответствии с нормами пожарной безопасности: материал нг-LS предотвращает распространение пламени и снижает токсичность продуктов горения
• Подтверждён сертификатами соответствия Росстандарта

Преимущества

• Экологическая безопасность: материалы не выделяют токсичных веществ даже при повышении температуры
• Стойкость к перепадам температур: работает в условиях от –50 C до +50 C
• Универсальность: одна модель подходит сразу для трёх сечений (70, 95, 120 мм2)
• Автоматическое заземление: предусмотрены элементы для соединения с броней (пайка) и металлической оболочкой (пружина давления)
• Долговечность: полимерная конструкция устойчива к влаге, химическим воздействиям и старению

Ограничения применения

• Не применяется для внешних установок - не рассчитана на прямое UV-излучение и осадки
• Не подходит для кабелей с сечением менее 70 мм2 или более 120 мм2
• Не предназначен для кабелей с алюминиевой жилой - требуются специальные решения
• Требуется точное соблюдение технологии термоусадки; неквалифицированный монтаж снижает степень защиты
• Не используйте с кабелями без брони, если необходимо заземление через броню - в этом случае нужна дополнительная система заземления

Примеры использования

• Оконцовка кабеля АВВГнг-LS 4×95 перед подключением к распределительному щиту в офисном здании
• Завершение линии питания насосной станции в цеху с высокой влажностью
• Подключение кабеля ВВГнг-LS 4×120 к трансформатору в подвале административного здания

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - муфта 1КВТпнг-LS-4х(70-120) не адаптирована под другие значения
• При работе с кабелем с бумажной изоляцией используйте пружину и терку для заземления - это обязательное условие
• При использовании газовой горелки держите её на расстоянии 15–20 см, двигая медленно, чтобы избежать оплавления
• Проверяйте целостность термоусадочных трубок после остывания - они должны полностью обтянуть кабель без складок
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное замораживание может изменить эластичность материала
