Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-5х(70-120) с болтовыми соединителями Нева-Транс Комплект 22040019 Нева Транс

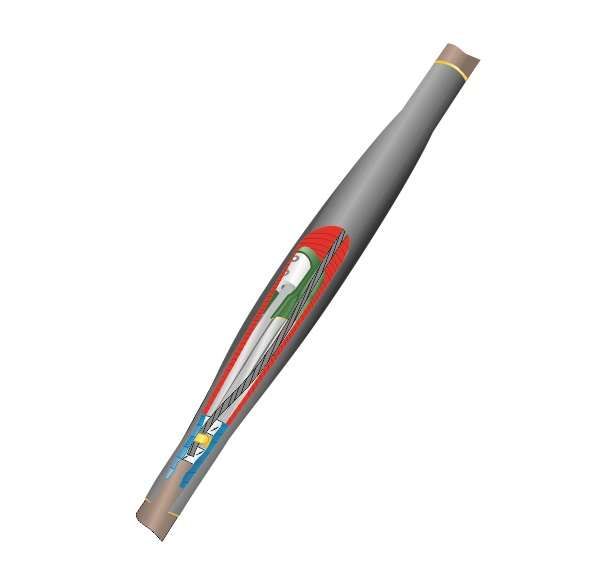

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-5х(70-120) с болтовыми соединителями от Нева-Транс Комплект предназначена для надёжного и безопасного соединения пятижильных силовых кабелей с бумажной или пластмассовой изоляцией и бронёй на напряжение до 1 кВ. Устройство обеспечивает герметичность, противопожарную безопасность и устойчивость к агрессивным условиям эксплуатации.

Назначение и область применения

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-5х(70-120) с болтовыми соединителями используется для создания ответвленных и прямых соединений между двумя участками кабеля сечением 70–120 мм2. Подходит для прокладки в земле, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Применяется в энергообъектах, промышленных установках, системах освещения, на объектах ЖКХ и транспорта, где требуется повышенная степень защиты и пожаробезопасность.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил кабеля: 70, 95, 120 мм2
• Количество жил: 5
• Тип изоляции кабеля: бумажная и пластмассовая
• Исполнение: нг-LS (не поддерживают горение, с низким дымо- и газовыделением)
• Защитный покров: наличие брони
• Метод монтажа: термоусадка
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Тип соединителей: болтовые

Совместимость и монтаж

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-5х(70-120) с болтовыми соединителями совместима с кабелями типа АВВГ, ААШв, ВВГ, ВААШв и аналогичными с бронёй и пластмассовой/бумажной изоляцией. Для монтажа требуются:

• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов;
• Инструменты для зачистки жил и опрессовки контактных площадок;
• Ключи для затяжки болтовых соединителей (момент затяжки указывается в инструкции);
• Заземляющие пружины и терки для соединения с бронёй кабеля - они входят в комплект.

Перед сборкой необходимо точно соблюсти порядок зачищения изоляции, чтобы не повредить внутренние слои. Каждый этап термоусадки выполняется последовательно: сначала центральный модуль, затем внешний кожух. Температура нагрева должна быть равномерной - перегрев вызывает деформацию, недогрев - плохой адгезии клея.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS снижают риск возгорания и минимизируют выделение ядовитых веществ при воздействии пламени
• Прошла независимые испытания на пожарную безопасность и соответствие госстандартам РФ
• Не содержит хлора, галогенов и токсичных добавок

Преимущества

• Высокая механическая прочность благодаря толстостенному термоусадочному кожуху и болтовым соединителям
• Полная герметизация - клеевой слой внутри кожуха предотвращает попадание влаги и пыли
• Стабильная работа при экстремальных температурах - от –50 C до +50 C
• Поддержка заземления через пружинные контакты - исключает необходимость сварки брони
• Экологическая безопасность - материалы не выделяют токсины даже при перегреве

Ограничения применения

• Не кабели с металлической оболочкой без брони - требуется наличие бронированных лент
• Не рекомендовано использование вне диапазона температур –50…+50 C
• Не допускается применение в условиях постоянного погружения в воду - хотя IP-защита высока, она не является полностью водоупорной (водонепроницаемость достигается за счёт герметизации, а не специального рейтинга IP)
• Требуется точное соблюдение технологии термоусадки - ошибки монтажа снижают срок службы
• Не предназначен для соединения кабелей сечением менее 70 мм2 или более 120 мм2

Примеры использования

• Соединение кабелей ААШв 5×95 в подземном кабельном канале тепловой сети
• Обход аварийного участка в распределительной камере промзоны
• Ремонт поврежденного участка кабеля ВВГ 5×120 в тоннеле метрополитена
• Установка перехода между старым и новым кабельным трассами на объекте ЖКХ

Практические советы

• Перед монтажом проверьте, что сечение кабеля действительно находится в диапазоне 70–120 мм2 - переоценка сечения может привести к перегреву соединителей
• Используйте только оригинальные термоусадочные трубки и клеевые слои из комплекта - замена сторонними материалами нарушает гарантию
• При работе в сыром помещении просушите концы кабеля перед установкой - влага под изоляцией снижает долговечность
• Проверяйте плотность прилегания термоусадочного кожуха после остывания - он должен быть без пузырей и складок
• Закрепляйте заземляющую перемычку строго по инструкции - её отсутствие делает всю муфту потенциально опасной
• Храните муфту в сухом месте при t = +5…+30 C - длительное хранение при низких температурах может сделать полимер хрупким
