Муфта соединительная 5ПСТ-1-70/120 без болт. соединителей | 55861 КВТ

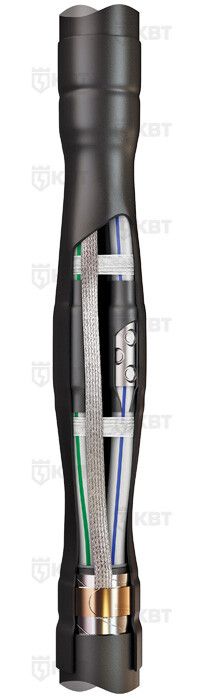

Муфта кабельная соединительная 5ПСТ-1-70/120 без болтовых наконечников 1кВ от КВТ предназначена для надёжного и герметичного соединения пятижильных силовых кабелей с пластмассовой изоляцией, работает при напряжении до 1 кВ и монтируется методом термоусадки. Артикул 55861 подойдёт для работ в условиях перепадов температур и повышенной влажности.

Назначение и область применения

Муфта 5ПСТ-1-70/120 без болтовых наконечников 1кВ применяется исключительно для соединения пятижильных кабелей без брони, имеющих изоляцию из ПВХ, СПЭ или ЭПР. Подходит для кабелей типов: АВВГ, ПвВГ, NYM, NYY, РВГ, АРВГ и других аналогичных. Не предназначен для кабелей с металлической броней - для них требуется другая модификация с пометкой "(б)". Муфта 5ПСТ-1-70/120 от КВТ используется в распределительных сетях 0,6–1 кВ: внутри помещений, в траншеях, колодцах, на эстакадах и в других закрытых или малодоступных участках.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 5
• Номинальное сечение проводника: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью газовой горелки
• Материал корпуса: негорючий термопластик без галогенов
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Герметизация: достигается за счёт термоплавкого клея внутри манжет и кожуха

Совместимость и монтаж

Муфта 5ПСТ-1-70/120 без болтовых наконечников 1кВ совместима с любыми способами соединения жил: опрессовкой, сваркой или болтовыми контактами - сами болтовые наконечники в комплект не входят, их нужно подготовить отдельно. Монтаж выполняется в три этапа:

1. Подготовка кабелей: зачистка изоляции, выравнивание жил, удаление брони (если есть - но эта муфта не для бронированных кабелей).
2. Надевание элементов муфты: сначала кожух, затем соединительные манжеты на каждую жилу, фиксируются в порядке, указанном в инструкции.
3. Равномерный прогрев термоусадочных элементов пропановой горелкой (например, ПГ от КВТ) до плотного обтягивания и активизации клеевого слоя.

Не допускается использование пламени с высокой скоростью потока - это повредит материал. После остывания проверьте целостность герметика: он должен равномерно выступать по краям всех манжет.

Безопасность и стандарты

Муфта 5ПСТ-1-70/120 от КВТ изготовлена по ТУ 3599-006-97284872-2006 и соответствует требованиям безопасности ГОСТ 34839-2022. Полимеры не содержат галогенов - при возгорании не выделяют едких паров хлора или брома, что важно для замкнутых пространств. Температурный режим работы (-50/+50 C) гарантирует сохранение механических и электроизоляционных свойств даже в суровых климатических условиях.

Преимущества

• Высокая степень защиты IP67 благодаря полностью герметичному шву - предотвращает попадание воды и пыли.
• Нагрузочная способность сохраняется при длительной работе в широком диапазоне температур.
• Устойчивость к УФ-лучам и агрессивным средам - срок службы более 30 лет.
• Легко монтируется без специального оборудования кроме горелки.
• Композиции без галогенов безопаснее для здоровья и окружающей среды.

Ограничения применения

• Не для кабелей с броней - применение на таких кабелях (например, АВБбШв) требует другой модели с индексом "(б)" и дополнительного комплекта заземления КМПБ.
• Запрещено использовать при температурах ниже –50 C - материал становится хрупким.
• Не рекомендовано для открытого монтажа на солнцепёке без внешней защиты - хотя материал устойчив к УФ, долгосрочное воздействие снижает прочность кожуха.
• Не подходит для многожильных кабелей с сечением менее 70 мм2 или более 120 мм2 - возможна потеря герметичности и механическая деформация.

Примеры использования

• Соединение кабелей АВВГ между щитами в цеху с частыми перепадами температуры.
• Обход трещины в кабеле в подвале многоэтажного дома - ремонт без замены всего участка.
• Прокладка сети в канализационном колодце - где важна влагонепроницаемость и отсутствие токсичных веществ.
• Подключение питания к насосной станции через кабель NYM.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения кабеля - 70–120 мм2. Превышение вызывает проскальзывание, недобор - трещины в изоляции.
• Используйте только сертифицированные горелки типа ПГ (КВТ): некачественные устройства дают неравномерный нагрев.
• Если кабели имеют броню - не используйте эту модель! Обязательно переходите на версию с "(б)", и обязательно установите комплект заземления КМПБ.
• Храните муфту в оригинальной упаковке, в сухом месте при t = +5...+30 C - переохлаждение перед монтажом увеличивает риск растрескивания.
• Проверяйте наличие клея после сборки: если он не выступил по торцу манжет - значит, не был достаточно прогрет; потребуется повторный нагрев.
