Муфта кабельная соединительная 3ПСТ-10-300/400(Б) | 92352 КВТ

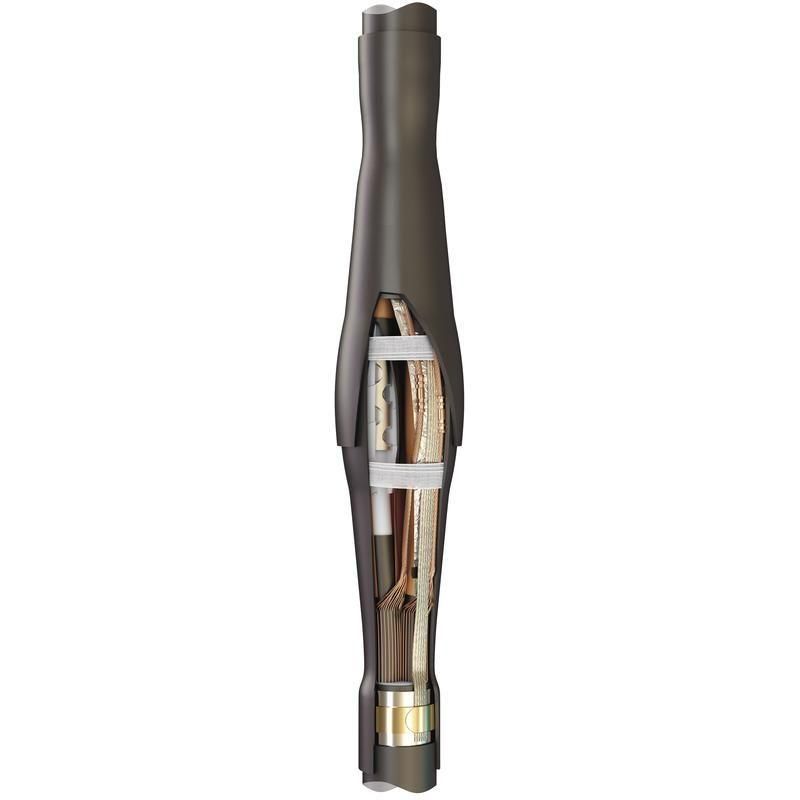

Муфта кабельная соединительная 3ПСТ-10-300/400(Б) от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена и медными экранами на напряжение до 10 кВ. Артикул 92352 подходит для кабелей с броней и без неё, обеспечивая восстановление изоляции, экрана и механической защиты в одном комплекте.

Назначение и область применения

Муфта 3ПСТ-10-300/400(Б) используется для соединения кабелей в распределительных сетях 6–10 кВ. Применяется в подземных кабельных линиях, кабельных каналах, камерах, тоннелях, на промышленных объектах и энергообъектах. Подходит для ремонта повреждённых участков и прокладки новых ответвлений. Особенно эффективна там, где требуется повышенная надёжность и долговечность соединения - например, в условиях повышенной влажности, агрессивной среды или при наличии механических нагрузок.

Технические характеристики

• Напряжение: 6–10 кВ
• Сечение жил: 300–400 мм2
• Число жил: 3
• Изоляция кабеля: сшитый полиэтилен (XLPE)
• Экран жил: медные проволочки
• Броня: стальные ленты или отсутствие брони
• Типы совместимых кабелей: АПвП, АПвВ, АПвБП, АПвБВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г
• Защитный корпус: термоусаживающийся, с термоплавким клеем внутри
• Работает при температуре от –50C до +90C
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Композиции: HF = Halogen Free (безгалогенные материалы)

Совместимость и монтаж

Муфта 3ПСТ-10-300/400(Б) универсальна: в комплекте предусмотрены как гильзы для опрессовки, так и болтовые соединители - можно выбрать подходящий способ соединения жил. Монтаж требует точного соблюдения технологии:

• Обязательно снимается внешняя оболочка, полупроводящий экран и изоляция с заданными допусками - используются специализированные инструменты.
• На кабели с броней устанавливается дополнительный плоский провод-перемычка и пружины постоянного давления для надёжного контакта.
• Экраны восстанавливаются алюминиевой лентой и перемычками из самого экрана кабеля.
• Трубки выравнивания напряжённости фиксируют электрическое поле вокруг среза полупроводника - предотвращают пробои.
• Термоплавкий клей в кожухе активируется нагревом - создаёт герметичный слой, исключающий попадание влаги.
• Болтовые соединители подматываются специальным герметиком, который одновременно выравнивает поле и заполняет микрозазоры.

Необходимый инструмент: пропановая горелка ПГ (КВТ), набор для срыва болтов НМБ-6 (КВТ), инструменты для зачистки изоляции и экрана.

Заземление и дополнительные комплекты

Для правильного заземления муфта требует установки дополнительных комплектов:

• Для кабелей с **броней** из стали или алюминия - обязательна установка «Комплекта заземления КМПБ»;
• Для кабелей с **медным ленточным экраном** - нужен «Комплект заземления КМЛЭ».

Без этих комплектов заземление будет неполным, что снижает безопасность и соответствие нормам. Убедитесь, что выбранный комплект соответствует типу кабеля и артикулу муфты 92352.

Безопасность и стандарты

Муфта 3ПСТ-10-300/400(Б) полностью соответствует ГОСТ 34839-2022 - актуальному стандарту для высоковольтных соединительных муфт. Все полимерные элементы изготовлены из безгалогенных материалов (HF), что исключает образование токсичных газов при перегреве или возгорании. Это важно для закрытых помещений, метро, тоннелей и других объектов с ограниченной вентиляцией.

Преимущества

• Высокая электрическая прочность благодаря толстостенным манжетам и качественной изоляции.
• Автоматическая герметизация за счёт термоплавкого клея - не требует дополнительной проклейки.
• Равномерное распределение электрического поля - минимизирует риск пробоя в месте среза экрана.
• Универсальный комплект - возможность выбора между опрессовкой и болтовыми соединителями.
• Устойчивость к влаге, химическим воздействиям и широкому диапазону температур.
• Произведено по современным технологиям компании КВТ - проверенная надёжность в реальной эксплуатации.

Ограничения применения

• Не кабели с бумажной изоляцией, маслонаполненными или воздушными линиями.
• Не рекомендовано использование вне диапазона температур –50…+90 C - особенно опасно при длительном воздействии ниже –50 C.
• Требует профессионального монтажа - самостоятельная сборка без знания технологии и инструментов недопустима.
• Не заменяет собой кабельную муфту другого типа - нельзя применять вместо муфт для кабелей меньшего сечения или с другой конструкцией экрана.
• Не предназначен для работы в открытых воздухе без дополнительной защиты от UV-лучей и механических ударов - применяется в закрытых системах (каналы, камеры, тоннели).

Примеры использования

• Соединение двух участков кабеля АПвП2г в подземной кабельной сети тепловой станции.
• Ремонт аварийного участка в кабеле АПвБВ в цехе металлургического завода.
• Подключение резервного питания через кабель АПвПу в метрополитене.
• Монтаж ответвления в распределительной камере ЖКХ с кабелем АПвПг.

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - 300/400 мм2 - чтобы не использовать муфту для более крупных или маленьких жил.
• Проверьте наличие всех компонентов: трубки, манжеты, лента, болты, клей, перемычки - даже один отсутствующий элемент может нарушить работу всей системы.
• При работе с бронированной версией всегда используйте «КМПБ» - игнорирование этого увеличит риск потери заземления.
• Нагревайте муфту равномерно, начиная с середины, двигаясь к краям - это предотвратит деформацию и пузыри.
• Не экономьте на инструменте: НМБ-6 и ПГ от КВT обеспечивают точность и безопасность; аналоги часто дают некачественный результат.
• Фиксируйте документацию монтажа - фото перед и после, подписи мастера, номер партии муфты 92352 - это важно для будущего обслуживания.
