Муфта соединительная 1ПСТ 10 300/400 без болт. наконечников (компл. из 3шт.) | 55073 КВТ

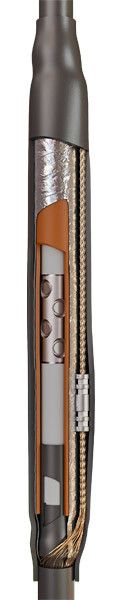

Муфта кабельная соединительная 1ПСТ-10-300/400 (комплект из 3 штук) от КВТ предназначена для надёжного соединения одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 6–10 кВ. Комплект из трёх муфт обеспечивает монтаж всех трёх фаз в одной операции, что снижает время работ и повышает технологическую согласованность. Муфта применяется там, где важна долговечность, герметичность и безопасность - в и воздушных сетях, на подстанциях и в промышленных объектах.

Назначение и область применения

Муфта 1ПСТ-10-300/400 используется исключительно для соединения одножильных кабелей с изоляцией из сшитого полиэтилена и концентрическим медным экраном. Подходит для кабелей типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г. Устройство работает в условиях постоянного напряжения 6 и 10 кВ. Не предназначен для многожильных кабелей, кабелей с бумажной изоляцией или кабелей с алюминиевыми жилами большего сечения (для них используются другие модели, например 1ПСТ-10-800(Б)).

Технические характеристики

• Сечение проводника: 300–400 мм2
• Номинальное напряжение: 6/10 кВ
• Тип исполнения: термоусаживаемая
• Материал изоляции: сшитый полиэтилен
• Экранирование: концентрическое, с восстановлением через алюминиевую ленту и медную перемычку
• Материал корпуса: негорючий термопластик без галогенов (HF=Halogen Free)
• Рабочая температура: от –50 C до +50 C
• Количество жил: одна на каждую муфту (комплект - три единицы для трёх фаз)
• Комплектация: без болтовых соединителей; все элементы для сборки входят в состав
• Цвет: черный

Совместимость и монтаж

Муфта 1ПСТ-10-300/400 совместима только с кабелями, указанными в документации. Для монтажа требуется:

• Пропановая горелка ПГ (например, КВТ) для равномерного нагрева термоусадочных элементов;
• Инструмент для удаления внешней оболочки и полупроводящего экрана;
• Обжимные гильзы и пресс для соединения медных перемычек экрана;
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ) - если планируется использование болтовых соединений (не входящих в базовый комплект, но допускаемых конструкцией).

Процедура монтажа требует точного соблюдения последовательности: подготовка кабеля → установка трубок выравнивания поля → наслоение термоплавкого клея → усадка защитного кожуха → восстановление экрана → окончательная проверка герметичности. Особое внимание уделяется качественной очистке поверхностей перед усадкой - любые загрязнения снижают надёжность изоляции.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Выпущено по ТУ 3599-005-97284872-2015
• Все полимерные материалы не содержат галогенов - при возгорании не выделяют едких паров
• Защита IP67 достигается благодаря термоплавкому клею внутри кожуха - полностью герметично после усадки
• Не содержит свинца, хлора, брома и других опасных веществ

Преимущества

• Стандартная комплектация из трёх муфт позволяет смонтировать всю трёхфазную цепь одним заказом - экономит время и гарантирует одинаковое качество всех соединений.
• Трубки выравнивания электрического поля предотвращают пробои в месте среза полупроводящего экрана - увеличивает срок службы соединения.
• Термоплавкий клей создаёт плотное механическое и электроизоляционное соединение между муфтой и кабелем даже при перепадах температур.
• Алюминиевая экранирующая лента и медная перемычка обеспечивают надёжное восстановление экрана без потери проводимости.
• Поддерживается возможность замены гильз на болтовые соединители - даёт гибкость при работе с уже установленными системами.

Ограничения применения

• Не для кабелей с алюминиевыми жилами сечением более 400 мм2 - для таких применять модель 1ПСТ-10-800(Б).
• Запрещён монтаж на кабели с бумажной, резиновой или ПВХ изоляцией - материал несовместим с другими типами изоляции.
• Не рекомендовано использование вне диапазона температур –50...+50 C - риск растрескивания материала при холоде или деформации при перегреве.
• Не является самостоятельным устройством заземления - при наличии брони из стали или алюминия обязательно требуется дополнительный «Комплект заземления КМПБ».
• Не подлежит ремонту после усадки - при повреждении требуется полная замена муфты.

Примеры использования

• Соединение кабелей на подземных участках ЛЭП 10 кВ в городских сетях.
• Переходы между кабельными линиями на промышленных предприятиях - например, на заводах с мощными двигателями.
• Ремонт аварийных участков кабельных трасс в теплицах, холодильных комплексах и канализационных коллекторах - благодаря широкому температурному диапазону.
• Монтаж в распределительных пунктах, где важно минимизировать количество соединений и повысить отказоустойчивость системы.

Практические советы

• Перед монтажом всегда проверьте соответствие сечения кабеля (300–400 мм2) - попытки установить муфту на меньший или больший кабель приведут к выходу из строя.
• Используйте только оригинальные инструменты КВТ - особенно горелку ПГ и набор НМБ-6 - чтобы избежать неравномерного нагрева и повреждения термоусадочных деталей.
• При работе в сырую погоду закрывайте открытые концы кабеля временным покрытием - влага вступает в реакцию с полупроводником и снижает прочность изоляции.
• Не забудьте про «Комплект заземления КМПБ» - он обязателен при наличии металлической брони. Без него возможен удар током при повреждении изоляции.
• Храните муфты в сухом помещении при комнатной температуре - длительное воздействие прямого света или сырости может изменить свойства термопластика.
