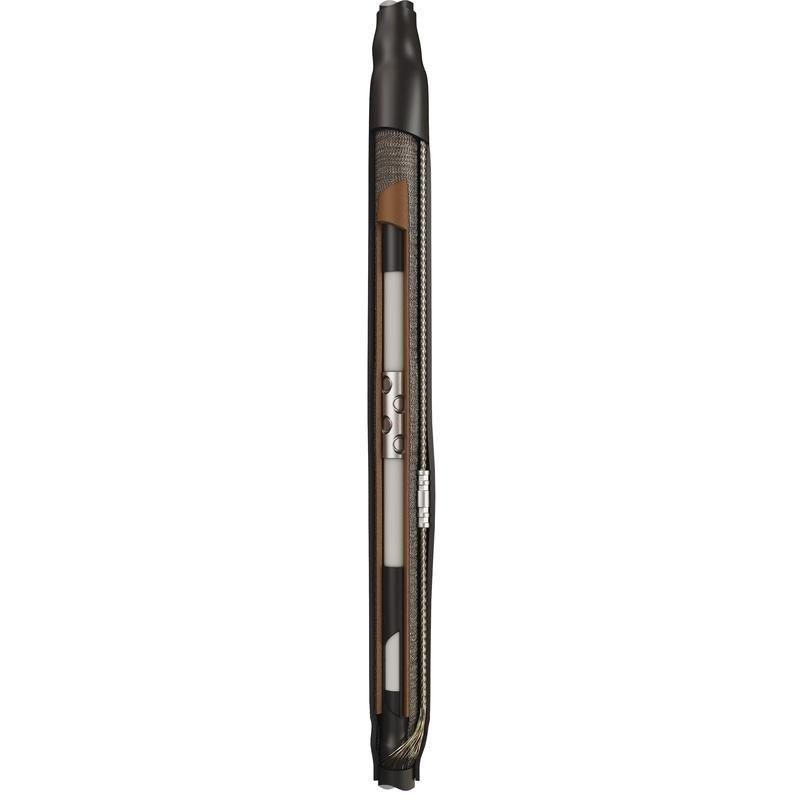

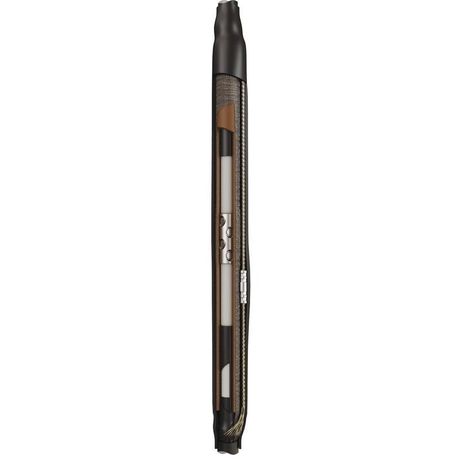

Муфта кабельная соединительная 1ПСТ-20-500/630(Б) |90351 | КВТ

Муфта кабельная соединительная 1ПСТ-20-500/630(Б) от КВТ предназначена для надёжного соединения одножильных силовых кабелей с изоляцией из сшитого полиэтилена и медным экранированием на напряжение до 20 кВ. Артикул 90351 соответствует серийному решению 1ПСТ-20 и используется там, где важна герметичность, устойчивость к внешним воздействиям и долговечность соединения.

Назначение и область применения

Муфта 1ПСТ-20-500/630(Б) применяется для соединения кабелей с изоляцией из сшитого полиэтилена (XLPE) и медной сетчатой обмоткой. Подходит для работы в условиях повышенной влажности, подземной прокладки, траншей, колодцев и других средах, требующих защиты от воды и механических повреждений. Часто используется в энергообъектах, кабельных линиях городских сетей, промышленных установках, на объектах ЖКХ и транспорта.

Технические характеристики

• Работает при напряжении до 20 кВ
• Поддерживает сечение жилы: 500–630 мм2
• Имеет класс защиты IP67 - защищена от пыли и временного погружения в воду
• Компоненты изготовлены из галоген-free полимеров (без хлора, брома и других опасных элементов)
• Внутренний слой покрыт термоплавким клеем для автоматической герметизации при нагреве
• Оснащена трубками для выравнивания электрического поля - снижают риск пробоя в зоне среза полупроводника
• Комплект содержит болтовые соединители на 35 кВ - обеспечивают прочный контакт даже при перегрузках
• Произведено по ТУ 3599-005-97284872-2015, соответствие ГОСТ 34839-2022

Совместимость и монтаж

Муфта совместима с кабелями типов: АПвПу, АПвПуг, АПвВ, АПвП2г, АПвПу2г. Монтаж выполняется в одну фазу - один комплект предназначен для одного соединения. Для сборки требуется:

• Пропановая горелка ПГ (КВТ) - для равномерного усыхания термоусаживающихся элементов
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ)
• Инструменты для снятия изоляции и полупроводящего экрана

Важно: медные гильзы для опрессовки провода-перемычки **не входят** в комплект и должны быть закуплены отдельно. Убедитесь, что выбраны гильзы подходящего диаметра и материала (медные, с запасом по площади сечения).

Безопасность и стандарты

Муфта 1ПСТ-20-500/630(Б) соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию КВТ. Полимерные материалы не содержат галогенов - при возгорании не выделяют едких паров, что важно для замкнутых помещений и тоннелей. Конструкция исключает образование воздушных пузырей внутри, предотвращая частичные разряды и преждевременные отказы.

Преимущества

• Высокая степень герметичности благодаря термоплавкому клею - не нуждается в дополнительной заделке
• Стабилизация электрического поля через специальные трубки - увеличивает срок службы и безопасность
• Использование качественных композитов - устойчивость к температурным циклам, влаге и химическим веществам
• Один комплект = одна фаза - минимизация ошибок при сборке
• Совместимость с популярными инструментами КВТ - удобство обслуживания

Ограничения применения

• Не многожильные кабели - только одножильные с медным экраном
• Запрещён монтаж при температуре ниже +5C - термопластик не будет правильно усаживаться
• Требуется точное соблюдение технологии снятия полупроводящего экрана - любая неровность может вызвать местное усиление поля
• Не рекомендовано использование в постоянном погружении (например, в водоёмах) - хотя IP67 допускает временное погружение, длительная работа под водой возможна только при наличии дополнительной защиты
• Не подходит для кабелей с алюминиевой оболочкой - только медный экран

Примеры использования

• Соединение кабелей в подземной кабельной трассе между двумя участками ЛЭП
• Ремонт поврежденного участка кабеля в подвале многоэтажного дома
• Обустройство ответвлений на промышленных предприятиях с мощностью более 1 МВт
• Монтаж в кабельных каналах метрополитена и железнодорожных тоннелях

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля точно попадало в диапазон 500–630 мм2 - меньшие или большие значения недопустимы
• При работе с термоусаживаемыми элементами прогревайте равномерно, начиная с центра, двигаясь к краям - так избежите образования складок
• Используйте только оригинальные гильзы для опрессовки - некачественные могут деформироваться и стать причиной перегрева
• Проверяйте целостность всех компонентов перед сборкой - особенно наличие трубок выравнивания поля; их отсутствие делает муфту небезопасной
• После монтажа проведите контрольное испытание на сопротивление изоляции - это обязательный этап для гарантии безопасности
