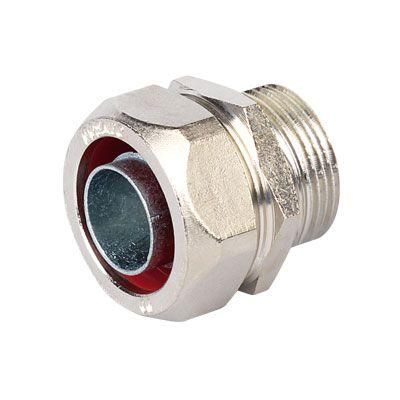

Муфта металлорукав-коробка Cosmec DN 40, M50x1.5 DKC (ДКС) 6014-5040

Муфта металлорукав-коробка DN 40, резьба М50×1,5 наружная DKC (арт. 6014-5040) обеспечивает герметичное и прочное соединение между металлорукавом и электрическими коробками, шкафами или щитками. Изготовлена из никелированной латуни, выдерживает широкий температурный диапазон и подходит для промышленного монтажа в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Муфта металлорукав-коробка DN 40, резьба М50×1,5 наружная DKC предназначена для ввода металлорукава в корпуса электрооборудования: распределительные щиты, контрольные шкафы, распаечные коробки, панели управления. Применяется там, где требуется защищённый проход проводов и кабелей через стенку металлической конструкции. Подходит для установки в цехах, на транспорте, в системах автоматизации и на объектах с высокой степенью запылённости.

Технические характеристики

• Номинальный диаметр: 40 мм - соответствует внешнему диаметру металлорукава этого размера
• Тип резьбы: наружная, М50×1,5 - позволяет закручивать муфту внутрь корпуса с внутренней резьбой такого же стандарта
• Материал корпуса: латунь с никелированным покрытием - повышает коррозионную стойкость и долговечность
• Исполнение: прямолинейное - не требует угловых решений, удобна для прямого ввода
• Цвет: серый - совпадает с цветом большинства промышленных комплектующих
• Температурный диапазон: от –40 C до +80 C - работает в холодных помещениях и нагреваемых зонах

Совместимость и монтаж

Муфта металлорукав-коробка DN 40, резьба М50×1,5 наружная DKC совместима с металлорукавами внутренним диаметром 40 мм. Устанавливается путём ввинчивания в подготовленное резьбовое отверстие в корпусе оборудования. Герметизация достигается за счёт плотного контакта резьбы и поверхности. По желанию можно использовать дополнительную гайку и уплотнительную прокладку - они обеспечивают более надёжную фиксацию и исключают просачивание влаги. Резьба М50×1,5 - метрическая, шаг 1,5 мм; перед монтажом проверьте соответствие резьбы в корпусе.

Преимущества

• Никелированное покрытие предотвращает окисление и снижает риск коррозии даже во влажной среде
• Латунный корпус обеспечивает достаточную жёсткость и устойчивость к деформациям при затяжке
• Простая установка без сварки или специальных инструментов - достаточно обычного ключа
• Стандартная резьба М50×1,5 - широко распространена в промышленных корпусах, что упрощает замену и ремонт

Ограничения применения

• Не предназначен для использования в взрывоопасных зонах - отсутствует взрывозащита
• Не рекомендуется применять при температурах выше +80 C - возможна потеря герметичности
• Подходит только для металлорукавов с наружным диаметром, соответствующим DN 40; не подходит для рукавов меньшего или большего размера
• Не является средством защиты от напряжения - не заменяет заземляющие элементы

Примеры использования

• Ввод металлорукава в силовые щиты на заводах
• Подключение датчиков и исполнительных механизмов к распределительным коробкам на конвейерах
• Проход кабелей в контроллеры и панели управления в пищевой промышленности
• Установка в осветительные шкафы на открытых площадках

Практические советы

• Перед установкой убедитесь, что резьба в корпусе точно соответствует М50×1,5 - неверный шаг вызывает протечки и повреждение резьбы
• Затягивайте муфту равномерно, без перегруза - латунь мягче стали, легко деформируется
• Если есть риск попадания воды - используйте уплотнительную прокладку и дополнительную гайку
• Проверяйте посадочный диаметр металлорукава: он должен свободно входить в канал муфты без усилия
• Артикул 6014-5040 - часть серии Cosmec от DKC; при заказе нескольких единиц сохраняйте партию для единообразия
