Муфта металлорукав-коробка DN 50,М63х1,5 внутренняя резьба | 6015-6350 DKC ДКС

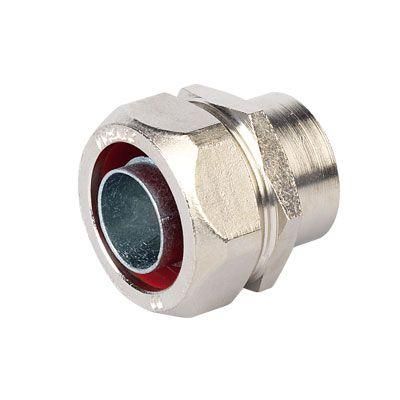

Муфта металлорукав-коробка DN 50, резьба М63х1,5 внутренняя DKC (артикул 6015-6350) предназначена для надёжного ввода металлорукава в корпуса оборудования, шкафы и распределительные коробки через внутреннюю метрическую резьбу. Выполнена из никелированной латуни, обеспечивает герметичное и долговечное соединение в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта металлорукав-коробка DN 50, резьба М63х1,5 внутренняя DKC используется для подключения металлорукава диаметром 50 мм к оборудованию с внутренней резьбой M63×1,5. Применяется там, где требуется защищённый ввод кабелей или проводов - например, в электрических щитках, пультах управления, станках, конвейерах и распаечных коробках. Особенно эффективна при работе с металлическими корпусами, оснащёнными внутренними резьбовыми отверстиями. Для дюймовых резьб требуются переходники.

Технические характеристики

• Номинальный диаметр металлорукава: DN 50 мм
• Тип резьбы: внутренняя, метрическая M63×1,5
• Наружный диаметр корпуса: 78 мм
• Материал: никелированная латунь - устойчив к коррозии, не требует дополнительной защиты
• Исполнение: прямолинейное - позволяет вести кабели прямо без угловых нагрузок
• Цвет: серый - совместим с большинством промышленных решений
• Рабочий температурный диапазон: от –40 C до +80 C

Совместимость и монтаж

Муфта металлорукав-коробка DN 50, резьба М63х1,5 внутренняя DKC совместима с металлорукавом соответствующего диаметра (DN 50). Для установки необходимо:

• Закрутить муфту в подготовленное внутреннее резьбовое отверстие корпуса оборудования (например, шкафа или распределительной коробки)
• Вставить металлорукав в свободный конец муфты и закрепить хомутиком
• Убедиться, что резьба не повреждена - перед монтажом проверьте целостность резьбового канала

Эта муфта идеально сочетается с муфтой с наружной резьбой DKC (артикул 6014-ХХ): такое соединение создаёт герметичную, эстетичную и механически прочную систему ввода.

Преимущества

• Никелирование поверхности предотвращает окисление и увеличивает срок службы в агрессивных средах
• Высокая точность резьбы обеспечивает плотное и надёжное соединение без утечек
• Прямолинейная форма снижает риск перегиба кабеля внутри рукава
• Широкий температурный диапазон позволяет использовать в холодильных камерах, на открытых площадках и в цехах с нагревом

Ограничения применения

• Не предназначен для использования с наружной резьбой - для этого нужны другие модели (например, 6014-ХХ)
• Не рекомендовано применение в средах с постоянным воздействием кислот, щелочей или растворителей - материал устойчив, но не химически инертен
• Подходит только для металлорукава DN 50; использование с другим диаметром нарушает герметичность и безопасность

Примеры использования

• Ввод металлорукава в корпус частотного преобразователя с внутренней резьбой M63×1,5
• Подключение кабельного ввода в распределительный щит с толстыми стенками
• Фиксация металлорукава на автоматизированном участке конвейера
• Создание герметичного ввода в шкаф управления насосной станцией

Практические советы

• Перед монтажом проверьте глубину резьбового отверстия в оборудовании - она должна позволять полностью завинтить муфту без зазора
• При использовании с длинными металлорукавами используйте фиксаторы на расстоянии 1–1,5 м от точки входа, чтобы избежать прогиба
• Не затягивайте слишком сильно - латунь мягче стали, можно повредить резьбу
• Для удобства сборки комбинируйте эту муфту (6015-6350) с аналогичной моделью с наружной резьбой (6014-ХХ) - так вы получите готовое решение “вход-выход” без лишних элементов
