Муфта мет.рукав в гладкой изоляции оплетке-коробка DN 15,IP66, М20х1,5 | T06014-20A DKC ДКС

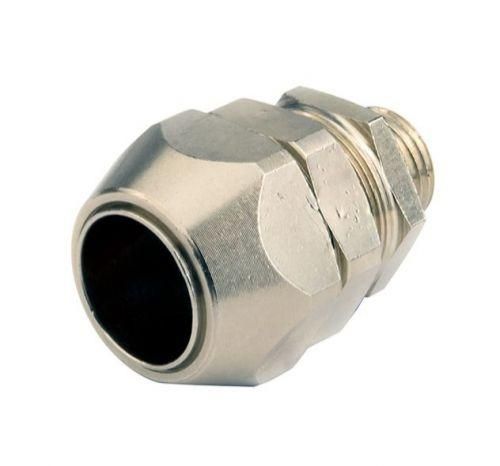

Муфта металлический рукав в гладкой изоляции в оплетке-коробке DN 15, IP66, М20х1,5 от бренда DKC (арт. t06014-20a) предназначена для надёжного ввода металлорукава в электрооборудование, обеспечивая герметичный и механически прочный контакт. Эта муфта применяется там, где важна защита от пыли, воды и случайного выскальзывания проводов.

Назначение и область применения

Муфта металлический рукав в гладкой изоляции в оплетке-коробке DN 15, IP66, М20х1,5 используется для вывода металлорукава с гладкой изоляцией (например, серии 607ETX) внутрь электрических шкафов, распределительных коробок, пультов управления и другого оборудования. Она фиксирует оплетку с трёх сторон, предотвращает её проскальзывание и создаёт плотную герметизацию на входе. Подходит для установки в условиях повышенной запылённости, сырости или внешнего воздействия - например, на производствах, транспорте, в системах автоматизации.

Технические характеристики

• Номинальный диаметр: 15 мм - соответствует металлорукаву с этим внутренним размером;
• Резьба: M20×1,5 - стандартизированная метрическая резьба для подключения к отверстию в корпусе;
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды; совместима с IP67 (кратковременное погружение);
• Материал корпуса: латунь с никелированным покрытием - устойчивость к коррозии, долгий срок службы;
• Цвет: серый - визуально отличается от пластиковых аналогов, легко идентифицируется;
• Рабочая температура: от -40 C до +80 C - работает в суровых климатических зонах и нагреваемых средах;
• Тип соединения: резьбовое - позволяет закручивать муфту в подготовленное отверстие;
• Тип конструкции: наружная резьба - муфта ввинчивается в резьбу корпуса, а не наоборот.

Совместимость и монтаж

Муфта металлический рукав в гладкой изоляции в оплетке-коробке DN 15, IP66, М20х1,5 совместима исключительно с металлорукавами типа 607ETX - то есть с гладкой изоляцией внутри оплётки. Установка требует предварительной подготовки отверстия в стенке шкафа или коробки с резьбой M20×1,5. После вворачивания муфты в корпус, металлорукав вставляется внутрь и затягивается за счёт специального механизма фиксации оплётки. По желанию можно использовать дополнительную гайку и уплотнительную прокладку (не входят в комплект) для усиления герметичности.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP66, что гарантирует безопасную работу в условиях активного мытья, высокой влажности и пылевой нагрузки. Латунь с никелированием не содержит свинца и соответствует нормам RoHS. Сертификаты качества подтверждают соответствие международным стандартам для элементов электромонтажа.

Преимущества

• Двойная фиксация - оплётка зажимается с двух сторон, исключая выдергивание провода;
• Высокая герметизация - IP66/67 снижает риск замыканий и окисления контактов;
• Устойчивость к коррозии - никелированная поверхность сохраняет целостность даже в агрессивной среде;
• Механическая прочность - латунь выдерживает значительные усилия при монтаже и эксплуатации;
• Готовность к использованию - не требуется доработка перед установкой.

Ограничения применения

• Не подходит для металлорукавов с плетёной изоляцией или другими типами оболочки - только для гладкой (серия 607ETX);
• Запрещено применять при температуре выше +80 C - перегрев деформирует материал и нарушает герметичность;
• Не предназначен для частого демонтирования - многократные завинчивания могут повредить резьбу;
• Не используйте с трубами большего диаметра - 15 мм является жестким ограничением, иначе возникнет люфт и потеря герметичности.

Примеры использования

• Подключение металлорукава к распределительному щиту на пищевом производстве;
• Ввод сигнальных кабелей в контроллеры на конвейере с мойкой;
• Фиксация проводов в шкафу насосной станции с постоянной влажностью;
• Монтаж в автосервисах, где оборудование регулярно моют .

Практические советы

• Перед монтажом проверьте, чтобы резьба в корпусе была точно M20×1,5 - неверный шаг резьбы сломает муфту;
• Не переусердствуйте при затяжке - достаточно плотного контакта, лишний момент может повредить резьбу или уплотнители;
• Если нужна максимальная герметичность - дополняйте комплект уплотнительной прокладкой и контргайкой;
• При работе в холодном климате (ниже -20 C) убедитесь, что металлорукав не стал хрупким - он тоже влияет на надёжность соединения;
• Артикул t06014-20a - единственный вариант этой модели в серии Cosmec от DKC - другие номера не подходят.
