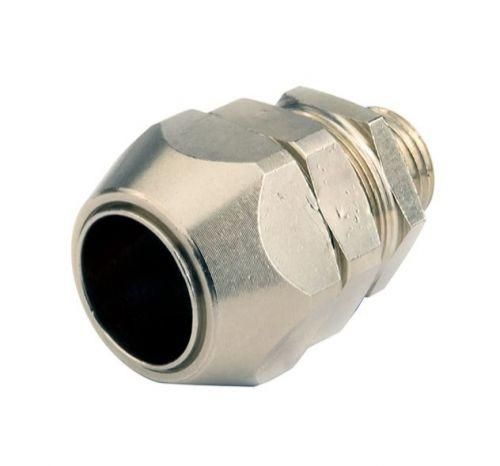

Муфта мет.рукав в гладкой изоляции оплетке-коробка DN 50,IP66, М50х1,5 | T06014-50A DKC ДКС

Муфта металлорукав в гладкой изоляции в оплетке-коробка DN 50, IP66, М50х1,5 от DKC (ДКС) — это надёжный элемент для ввода металлорукава в оборудование, шкафы и распределительные коробки. Артикул t06014-50a обеспечивает герметичное и механически прочное крепление с наружной резьбой M50×1,5, подходящий для металлорукавов серии 607ETX.

Назначение и область применения

Муфта предназначена для безопасного и герметичного ввода металлорукава с гладкой изоляцией и стальной оплеткой в корпуса электрооборудования, щитовые шкафы, распаечные коробки и другие устройства. Обеспечивает одновременную фиксацию оплетки и герметизацию входного отверстия. Подходит для установки в условиях повышенной запылённости, влажности и воздействия внешних факторов.

Технические характеристики

• Номинальный диаметр: 50 мм — соответствует металлорукавам с внутренним диаметром до 50 мм
• Резьба: M50×1,5 — наружная метрическая резьба, совместима с ответными элементами того же стандарта
• Материал корпуса: латунь с никелированным покрытием — устойчив к коррозии, легко очищается, долговечен
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды; при правильном монтаже достигает IP67 — допускает временное погружение
• Температурный диапазон: от -40 °C до +80 °C — работает в экстремальных климатических условиях
• Конструкция: прямолинейная, с двойной фиксацией — зажимает оплетку снаружи и внутри, предотвращая проворот и вытягивание
• Цвет: серый — визуально отличаема, не требует окраски после монтажа

Совместимость и монтаж

Муфта совместима исключительно с металлорукавами типа 607ETX — имеющими гладкую изоляцию и металлическую оплетку. Установка выполняется путём ввинчивания резьбы M50×1,5 в подготовленное отверстие в стенке шкафа или корпуса. Для усиления герметичности рекомендуется использовать комплектную гайку и уплотнительную прокладку (доступны отдельно). Перед монтажом проверьте, чтобы толщина стенки корпуса не превышала глубину резьбы — иначе возможна недожимка.

Безопасность и стандарты

Изделие соответствует требованиям к защите от пыли и брызг воды по классу IP66. Сертифицировано для работы в промышленных системах управления, автоматики и силового оборудования. Никелированное покрытие снижает риск электрохимической коррозии при контакте с другими металлами.

Преимущества

• Двойная фиксация — оплетка не выскальзывает даже при вибрации и перегрузках
• Высокая герметизация — позволяет применять в помещениях с высокой влажностью, на улице, в пищевой и химической промышленности
• Устойчивость к температурным колебаниям — сохраняет форму и плотность при работе в холоде и жаре
• Никелирование — повышает срок службы, улучшает эстетику и упрощает обслуживание
• Готов к использованию без доработок — не требует сварки, клепки или специнструментов

Ограничения применения

• Не подходит для металлорукавов с плетёной изоляцией, рифлёной поверхностью или другим типом оболочки — кроме серии 607ETX
• Не предназначен для постоянного погружения в жидкости — IP67 действителен лишь при кратковременных воздействиях
• Запрещено использование в средах с агрессивными химическими веществами (например, концентрированными кислотами или щелочами)
• Резьба M50×1,5 имеет специфический шаг — не заменяется стандартными резьбами M50×2 или G2"

Примеры использования

• Подключение кабелей к промышленному оборудованию: станкам ЧПУ, конвейерам, насосным станциям
• Ввод в распределительные щиты на объектах ЖКХ, энергоносителей, транспорта
• Фиксация металлорукава в шкафах автоматики на заводах с частой мойкой (пищевые производства, фармацевтика)
• Прокладка кабелей в условиях открытых площадок, где есть риск попадания воды и пыли

Практические советы

• Перед установкой проверьте внутренний диаметр металлорукава — он должен точно соответствовать 50 мм, иначе возникнет люфт или пережим
• При монтаже в тонкий лист металла используйте уплотнительную прокладку — она предотвратит деформацию корпуса
• Не затягивайте слишком сильно — переусилие может повредить резьбу или сплюснуть оплетку
• Для длительной эксплуатации в агрессивной среде периодически осматривайте место соединения на предмет коррозии
• Артикул t06014-50a — единственный вариант в серии Cosmec с такой комбинацией резьбы и диаметра; аналоги других брендов могут не совпадать по шагу резьбы
