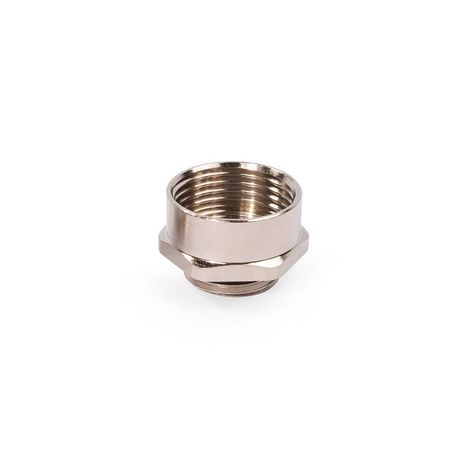

Муфта переходная латунная увеличивающая МПЛ М16/М20 - 89598 КВТ

Муфта переходная латунная МПЛ М16/М20 от Fortisflex и КВТ предназначена для герметичного ввода кабелей в щитовое оборудование при переходе между отверстиями диаметром 16 и 20 мм. Благодаря никелированной латуни и защите IP68, она надёжна в агрессивных условиях - от холодных наружных установок до высокотемпературных производственных зон.

Назначение и область применения

Муфта переходная латунная МПЛ М16/М20 используется для соединения кабельного ввода с отверстиями в корпусах щитового оборудования, когда диаметр отверстия отличается от диаметра резьбы кабельного ввода. Подходит для монтажа в распределительных щитах, пультах управления, промышленном оборудовании и наружных установках.

• Переход с отверстия 16 мм на резьбу M20 или наоборот
• Подходит для кабелей с диаметром 4–12 мм
• Применяется там, где требуется герметичность, стойкость к химикатам и широкий температурный диапазон

Технические характеристики

• Материал: латунь с никелированным покрытием - повышает коррозионную стойкость и эстетику
• Номинальный размер резьбы: M20 (метрическая, по EN 60423)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температура эксплуатации: от –40 C до +100 C; кратковременно выдерживает до +120 C
• Диаметр кабеля: 4–12 мм - обеспечивает плотное уплотнение без деформации
• Тип уплотнения: резиновое кольцо - износостойкое, не содержит галогенов
• Размер ключа: 22 мм - удобно затягивать гайку стандартными инструментами
• Исполнение: прямолинейное - не требует углового монтажа
• Ударопрочность: да - выдерживает механические нагрузки при эксплуатации
• Состав: без галогенов - безопасна при горении, соответствует экологическим нормам
• Цвет: никель - металлический блеск, устойчив к царапинам

Совместимость и монтаж

Муфта переходная латунная МПЛ М16/М20 монтируется в отверстия в стенке щита через резьбу M20. Для фиксации необходима латунная гайка - она продается отдельно. Установка возможна как в резьбовые, так и в нерезьбовые отверстия.

Монтаж в нерезьбовые отверстия

Если отверстие не имеет резьбы, применяют:

• дополнительную контргайку
• инструмент для перфорации: гидравлические системы ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• матрицы МПО или наборы перфоформ НМПО-PG / НМПO-MG

Не используйте обычные свёрла - они не обеспечивают точный размер и гладкую кромку, что снижает герметичность.

Безопасность и стандарты

• Соответствует стандарту EN 60423 на метрическую резьбу для кабельных вводов
• IP68 - подтверждает защиту от воды и пыли в соответствии с IEC 60529
• Состав без галогенов - соответствует требованиям RoHS и экологической безопасности
• Выдерживает температурные колебания, включая кратковременные перегрузки до +120 C

Преимущества

• Никелированная латунь - сочетание прочности, антикоррозийной стойкости и долговечности
• Уплотнительное кольцо сохраняет эластичность при экстремальных температурах
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям
• Закруглённые края и гладкая поверхность предотвращают повреждение изоляции кабеля
• Один элемент заменяет два отдельных ввода - экономит место и время монтажа

Ограничения применения

• Не предназначен для внутреннего монтажа в взрывоопасных зонах (не сертифицирована как взрывозащищённая)
• Не работает с кабелями диаметром менее 4 мм или более 12 мм - риск протечки или повреждения уплотнения
• Требует обязательного использования латунной гайки - без неё невозможно герметичное крепление
• Не рекомендовано применение в условиях постоянного давления выше атмосферного без дополнительной проверки

Примеры использования

• Ввод силового кабеля в щит автоматизации на заводе с частыми мойками
• Подключение датчиков в системах орошения или на рыбоводческих комплексах
• Монтаж в наружных шкафах управления в зимних регионах (при температурах ниже –30 C)
• Замена старого ввода в щите при модернизации - благодаря переходному размеру не нужна переделка отверстия

Практические советы

• Проверьте диаметр отверстия в щите перед заказом - он должен точно совпадать с одним из двух размеров: 16 или 20 мм
• Обязательно закупайте латунную гайку от того же производителя - не все гайки имеют одинаковый шаг резьбы
• При монтаже в нерезьбовое отверстие используйте только указанные гидравлические прессы - ручные инструменты не гарантируют точность
• Не перетягивайте гайку - это может сплющить уплотнительное кольцо и нарушить герметичность
• При работе в агрессивной среде периодически осматривайте муфту на предмет потери блеска - это первый признак начала коррозии
