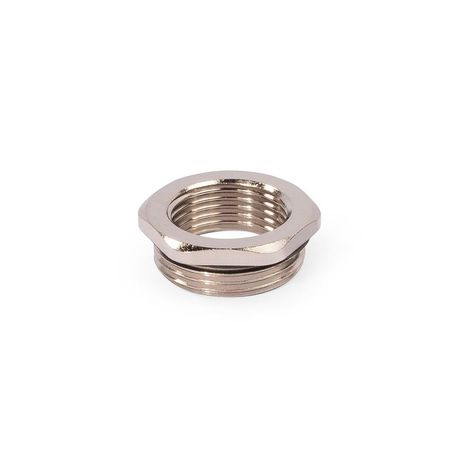

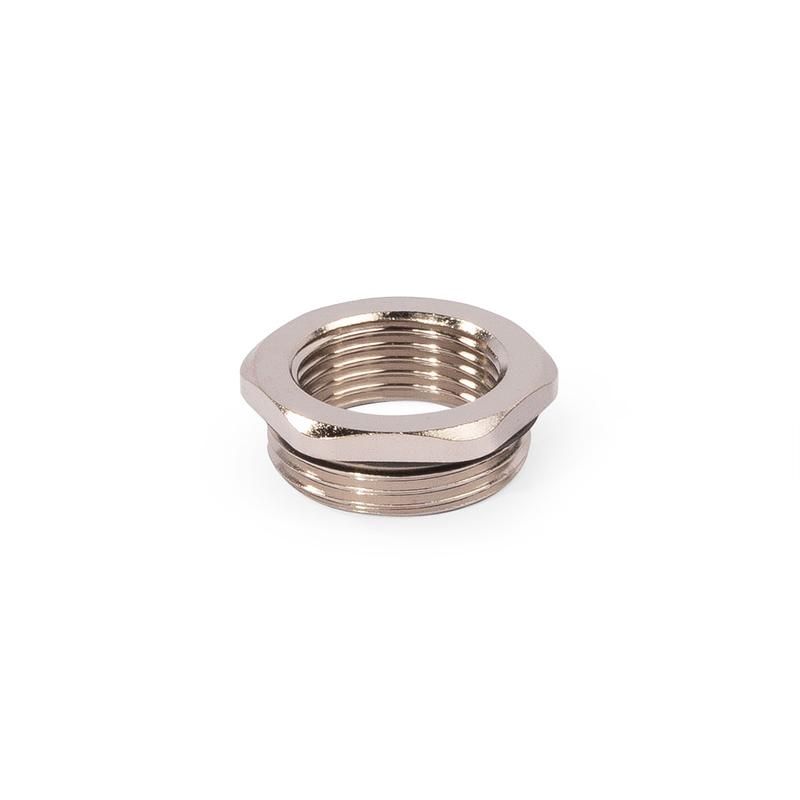

Муфта переходная латунная МПЛ М25/М20 | 89604 Fortisflex КВТ

Муфта переходная латунная МПЛ М25/М20 от Fortisflex и КВТ предназначена для герметичного ввода кабелей в щитовое оборудование при различии диаметров отверстий и резьб - например, когда входное отверстие 25 мм, а кабельный ввод требует резьбу 20 мм. Благодаря никелированному покрытию и высокой степени защиты, она надёжна в агрессивных условиях.

Назначение и область применения

Муфта переходная латунная МПЛ М25/М20 используется для соединения кабеля с корпусом электрооборудования, где требуется переход между двумя разными размерами резьбы - M25 на корпусе и M20 на кабельном вводе. Применяется в распределительных щитах, пультах управления, промышленных станках, системах автоматизации и других местах, где важны герметичность и механическая прочность.

Технические характеристики

• Материал: латунь с никелированным покрытием - повышает коррозионную стойкость и эстетику
• Номинальный размер резьбы: M20 (внутренняя), M25 (наружная) - соответствует стандарту EN 60423
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температура эксплуатации: от –40 C до +100 C, кратковременно выдерживает до +120 C
• Диаметр кабеля: 6–14 мм - подходит для силовых и сигнальных кабелей среднего сечения
• Размер ключа: 27 мм - удобен для затяжки стандартным гаечным ключом
• Тип уплотнения: резиновое уплотнительное кольцо - обеспечивает герметичность без клея или герметика
• Исполнение: прямолинейное - не имеет изгибов, подходит для прямого прохода через стенку корпуса
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Состав: без галогенов - безопасна при горении, соответствует экологическим требованиям
• Цвет: никель - серебристый металлик, устойчив к царапинам и окислению

Совместимость и монтаж

Муфта МПЛ М25/М20 монтируется в отверстие диаметром 25 мм. Для установки в нерезьбовое отверстие необходимо использовать контргайку (приобретается отдельно). Герметизация достигается за счёт уплотнительного кольца - его не нужно заменять при обычной эксплуатации.

Для сверления отверстий подходящего диаметра рекомендуются гидравлические системы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также используются матрицы МПО и наборы перфоформ НМПО-PG / НМПO-MG.

Затяжка осуществляется ключом на 27 мм. Убедитесь, что резьба на корпусе совпадает с типом M25 - муфта не подходит для импульсных или трубных резьб.

Безопасность и стандарты

• Соответствует стандарту EN 60423 на метрическую резьбу для кабельных вводов
• IP68 - подтверждённая защита против пыли и воды при постоянном погружении
• Состав без галогенов - снижает риск образования токсичных газов при возгорании
• Работает в широком температурном диапазоне - допущено применение в холодильных камерах и нагреваемых зонах

Преимущества

• Высокая механическая прочность благодаря латуни и никелированию - служит десятки лет даже в промышленной среде
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим химикатам - идеальна для автосервисов, заводов, АЭС
• Не требует дополнительных герметиков - уплотнительное кольцо уже установлено и проверено
• Никелированное покрытие предотвращает коррозию и легко моется - подходит для пищевой и фармацевтической промышленности
• Подходит для частых демонтажей - резьба не деформируется после многократной затяжки

Ограничения применения

• Не предназначен для использования в открытых наружных сетях без дополнительной защиты от УФ-излучения - материал не устойчив к длительному солнцу
• Не работает с резьбой G (дюймовой) - только метрическая M20/M25
• Требуется обязательное использование контргайки при монтаже в нерезьбовые отверстия - без неё возможна протечка
• Не подходит для кабелей с диаметром менее 6 мм или более 14 мм - уплотнение будет некорректным
• Не рассчитана на давление выше атмосферного - не применяется в гидравлических или пневматических системах под давлением

Примеры использования

• Ввод кабеля в шкаф управления насосной станцией с отверстием M25, где кабель имеет вилку M20
• Монтаж в щите автоматики на заводе, где есть повышенная влажность и контакт с технологическими жидкостями
• Подключение кабелей к пультам управления в холодильных камерах - благодаря диапазону –40…+100 C
• Использование в электронных модулях на железнодорожных путях - устойчивость к вибрациям и перепадам температур

Практические советы

• Перед монтажом проверьте внутренний диаметр отверстия - он должен точно соответствовать 25 мм, иначе муфта не закрепится
• Обязательно используйте контргайку при установке в нерезьбовые отверстия - это исключит проворот и протечки
• Не перетягивайте муфту - усилие ключом на 27 мм достаточно для плотного контакта; избыточная затяжка может повредить резьбу
• При использовании в агрессивной среде периодически осматривайте поверхность - хотя никелирование устойчиво, механические повреждения могут оголить латунь
• Для замены уплотнительного кольца - снимите муфту, извлеките старое кольцо и установите новое того же типа (не универсальное)
