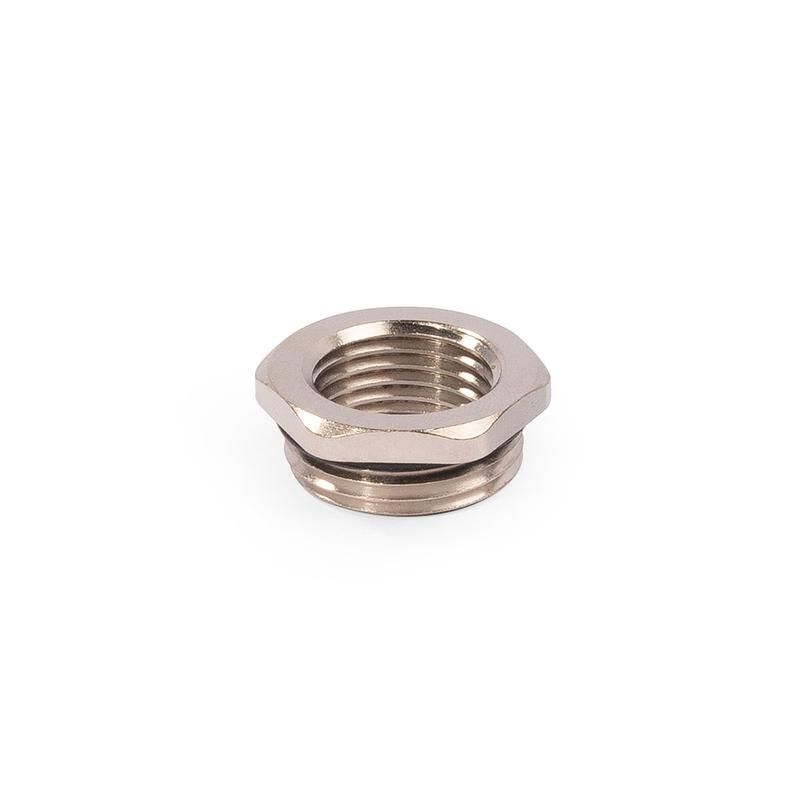

Муфта переходная латунная МПЛ М20/М16 | 89603 Fortisflex КВТ

Муфта переходная латунная МПЛ М20/М16 от Fortisflex и КВТ предназначена для герметичного ввода кабелей в щитовое оборудование при различном диаметре отверстий - например, когда входное отверстие больше или меньше стандарта. Благодаря никелированной латуни и защите IP68, она надёжна даже в агрессивных условиях.

Назначение и область применения

Муфта переходная латунная МПЛ М20/М16 используется для соединения кабеля с корпусом распределительного щита, когда требуется переход между резьбами M20 и M16. Подходит для установки в металлические, пластиковые или композитные панели с отверстиями, соответствующими этим размерам. Применяется в промышленных системах управления, на станках, конвейерах, в автоматизированных линиях, где важны герметичность и долговечность.

Технические характеристики

• Материал: латунь с никелированным покрытием - повышает коррозионную стойкость и эстетику;
• Номинальная резьба: M20 × 1,5 / M16 × 1,5 - соответственно, по стандарту EN 60423;
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением;
• Диапазон температур: от –40 C до +100 C (кратковременно выдерживает до +120 C);
• Диаметр кабеля: 4–12 мм - подходит для силовых и сигнальных кабелей среднего сечения;
• Тип уплотнения: резиновое кольцо - обеспечивает плотное прилегание без деформации кабеля;
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации;
• Состав: без галогенов - безопасна при горении, соответствует экологическим нормам;
• Размер ключа: 22 мм - удобен для затяжки стандартными гаечными ключами;
• Цвет и покрытие: никелированное - антикоррозийное, износостойкое, легко моется;
• Исполнение: прямолинейное - позволяет провести кабель без изгибов внутри корпуса.

Совместимость и монтаж

Муфта переходная латунная МПЛ М20/М16 совместима с любыми щитами, имеющими отверстие под M20 или M16. Для монтажа в нерезьбовые отверстия требуются дополнительные элементы: контргайка и инструмент для перфорации. Установка возможна только через подготовленное отверстие - сама муфта не режет металл.

Для сверления отверстий рекомендованы гидравлические системы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, с использованием матриц МПО и наборов перфоформ НМПО-PG / НМПO-MG. Без этих инструментов монтаж невозможен.

Гайки для фиксации в щите приобретаются отдельно - они не входят в комплект.

Безопасность и стандарты

• Соответствует стандарту EN 60423 на метрическую резьбу для кабельных вводов;
• IP68 - подтверждённая защита согласно IEC 60529;
• Состав без галогенов - соответствует требованиям RoHS и снижает риск образования токсичных газов при возгорании;
• Выдерживает контакт с синтетическими маслами, бензином, дизтопливом и другими химически активными жидкостями.

Преимущества

• Никелированная поверхность предотвращает окисление и сохраняет внешний вид даже в сыром воздухе;
• Уплотнительное кольцо не теряет эластичность при низких температурах - работает в холодильниках и на открытых площадках зимой;
• Высокая ударопрочность - не трескается при случайных удара во время монтажа;
• Подходит для частых циклов сборки/разборки благодаря жесткой резьбе и качественной нарезке;
• Не содержит галогенов - безопаснее для окружающей среды и персонала при аварийных ситуациях.

Ограничения применения

• Не предназначен для монтажа в отверстия без предварительной перфорации - нельзя использовать как самостоятельный крепёж;
• Не рассчитана на кабели более 12 мм в диаметре - при превышении возможна потеря герметичности;
• Не следует применять в условиях постоянного давления выше 1 бар (при погружении) - указанная степень IP68 действует при условии временного погружения, а не непрерывного;
• Требуется точное соблюдение размера отверстия - отклонение +-0,5 мм может вызвать протечки или трудности с затяжкой.

Примеры использования

• Ввод кабеля питания в шкаф ЧПУ с отверстием M20, когда кабель имеет вилку M16;
• Подключение датчиков в промышленных контроллерах, установленных на улице или в цехах с высокой влажностью;
• Монтаж в щиты для насосных станций, где есть риск попадания воды и масел;
• Использование в пищевой промышленности - материал не выделяет вредных веществ, легко мойте.

Практические советы

• Перед монтажом проверьте внутренний диаметр кабеля - он должен точно попадать в диапазон 4–12 мм; если слишком тонкий - используйте дополнительный зажим;
• Затягивайте гайку равномерно, не переусердствуя - перегрузка может повредить резьбу или уплотнитель;
• Для монтажа в нерезьбовые отверстия всегда применяйте контргайку - без неё муфта не будет удерживать кабель;
• При работе в условиях низких температур (+10…–40 C) перед установкой прогрейте уплотнительное кольцо - так оно лучше адаптируется к форме кабеля;
• Проверяйте целостность резьбы после нескольких демонтажей - латунь мягче стали, и её можно «раскатать» при многократной затяжке.
