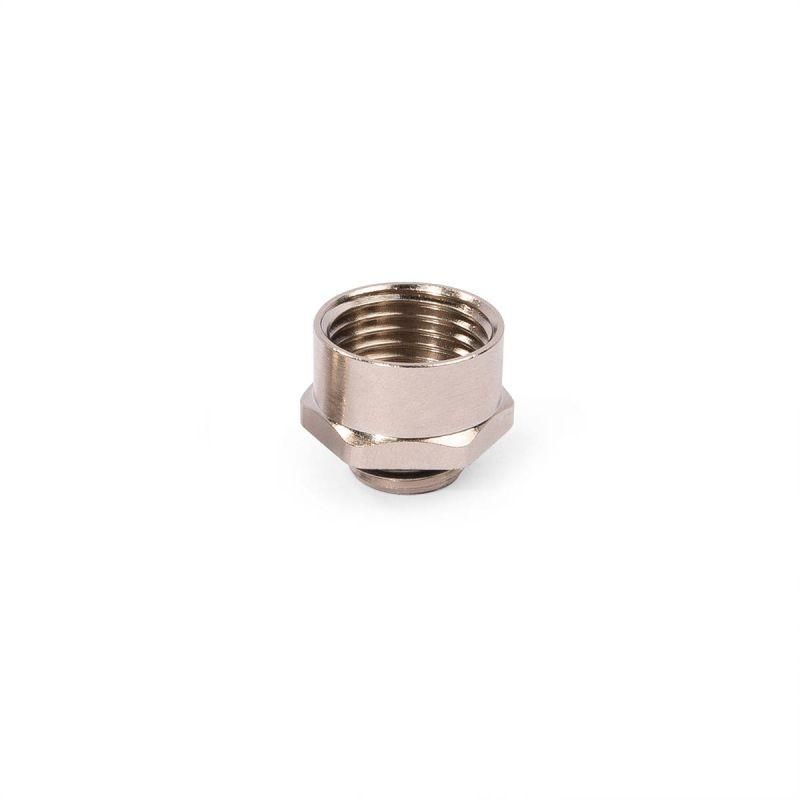

Муфта переходная увеличивающая МПЛ М12/М16 латунная Fortisflex 89597 КВТ

Муфта переходная латунная увеличивающая МПЛ М12/М16 от Fortisflex и КВТ предназначена для герметичного соединения кабельного ввода с отверстиями в щитовом оборудовании разного диаметра - например, когда входное отверстие больше или меньше резьбы кабельного ввода. Благодаря материалу и защите IP68, она надёжна в сложных условиях: на производствах, в уличных шкафах, на объектах с высокой влажностью или агрессивными средами.

Назначение и область применения

Муфта переходная латунная увеличивающая МПЛ М12/М16 используется для адаптации кабельных вводов к отверстиям в корпусах распределительных щитов, шкафов управления и другого электрооборудования. Она позволяет установить кабельный ввод с резьбой M12 в отверстие диаметром 16 мм, или наоборот - обеспечивает плотное, герметичное соединение между элементами разного стандарта.

Подходит для монтажа в промышленных системах: станках, конвейерах, автоматизированных линиях, наружных щитах, энергообъектах, где требуется защита от пыли, воды и химических веществ.

Технические характеристики

• Материал: никелированная латунь - устойчива к коррозии, механическим повреждениям и агрессивным средам
• Резьба: метрическая, соответствует EN 60423 - совместима с европейскими стандартами кабельных вводов
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температурный диапазон: от –40 C до +100 C, кратковременно выдерживает до +120 C
• Устойчивость: к синтетическим маслам, бензину, дизтопливу, растворителям и другим агрессивным жидкостям
• Крепление: латунная гайка для фиксации в щите - приобретается отдельно

Совместимость и монтаж

Муфта переходная латунная увеличивающая МПЛ М12/М16 устанавливается в отверстие диаметром 16 мм. Для этого необходимо использовать специальный инструмент для перфорации - например, гидравлические прессы ПГПО-60, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, либо матрицы МПО и наборы перфоформ НМПО-PG / НМПO-MG.

При монтаже в нерезьбовое отверстие применяется дополнительная контргайка. Гайка для крепления муфты в щите - не входит в комплект и должна быть закуплена отдельно.

Не рекомендуется использовать для монтажа вручную - требуются точные инструменты для формирования отверстия нужного диаметра и формы.

Безопасность и стандарты

• Соответствие: резьба по EN 60423 - гарантирует совместимость с сертифицированными кабельными вводами
• Защита IP68 - соответствует требованиям IEC 60529 для работы во влажных, запылённых и подводных условиях
• Материал: никелированная латунь - безопасен для контакта с пищевыми и медицинскими средами при необходимости

Преимущества

• Высокая механическая прочность - выдерживает нагрузки при монтаже и эксплуатации
• Долговечность - срок службы превышает аналоги из пластика, особенно в агрессивной среде
• Устойчивость к температурным колебаниям - работает в суровых климатических зонах
• Электроизоляция - латунь не проводит ток, что снижает риск замыканий при случайном контакте
• Никелевое покрытие - предотвращает окисление, сохраняет эстетический вид даже после лет эксплуатации

Ограничения применения

• Не предназначен для монтажа в отверстия меньшего диаметра, чем 16 мм - требует точного сверления или пробивки
• Не подходит для установки без инструмента для перфорации - невозможно смонтировать вручную
• Гайка для крепления не включена - обязательна её самостоятельная покупка
• Не рассчитана на постоянное давление выше нормы - не используйте как трубопроводную арматуру

Примеры использования

• Установка кабеля с резьбой M12 в щит с отверстием Ø16 мм на производстве
• Замена старого пластикового ввода на более прочный латунный в уличном распределительном шкафу
• Монтаж ввода в оборудование, работающее в цехах с частыми мойками (например, пищевые предприятия)
• Использование в системах автономного питания с кабелями, проходящими через металлический корпус

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 16 мм, иначе муфта не будет герметично сидеть
• Обязательно используйте контргайку при установке в нерезьбовое отверстие - это исключит люфт и протечки
• Выбирайте гайку для крепления с учётом толщины стенки щита - она должна плотно прилегать
• При работе в условиях повышенной влажности или агрессивных сред - регулярно осматривайте поверхность муфты на предмет повреждений покрытия
• Муфта МПЛ М12/М16 от Fortisflex и КВТ - одинаковая по исполнению; выбирайте по доступности и цене, так как функционал идентичен
