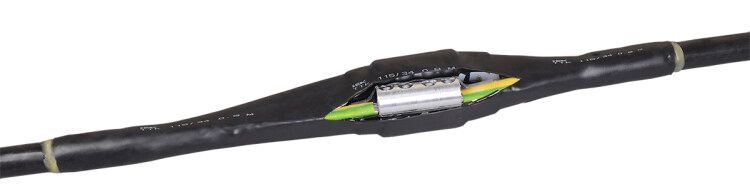

Комплект муфты соединительной ПСтт 5х70/120 с болтовыми гильзами ПВХ/СПЭ изоляция 1кВ IEK UZM-XLS1-VN5-70120S

Муфта ПСтт 5х70/120 с/г ПВХ/СПЭ изоляция 1кВ от IEK - соединительная термоусаживаемая муфта для надёжного соединения пятижильных силовых кабелей с сечением жил 70–120 мм2 и изоляцией из ПВХ или СПЭ. Применяется в , трубах и кабельных каналах, обеспечивает герметичность и долгий срок службы - до 30 лет.

Назначение и область применения

Муфта ПСтт 5х70/120 с/г ПВХ/СПЭ изоляция 1кВ используется для соединения пятижильных силовых кабелей с пластмассовой изоляцией (ПВХ/СПЭ) без брони и экранирования. Подходит для работы в условиях повышенной влажности, под землёй, внутри кабельных каналов и труб. Назначена для кабелей типов АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогов. Не применяется для кабелей с металлической броней или экранированной конструкцией.

Технические характеристики

• Номинальное напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Номинальное сечение проводника: 70–120 мм2
• Тип изделия: Соединительная муфта
• Исполнение: Термоусаживаемая
• Способ монтажа: Усадка с помощью тепла (горелка)
• Материал корпуса: Полимер термоусаживаемый, без галогенов
• Цвет: Чёрный
• Срок службы: 30 лет
• Защита: IP67 (пылевлагозащищённая, выдерживает временное погружение в воду)

Совместимость и монтаж

Муфта ПСтт 5х70/120 с/г ПВХ/СПЭ изоляция 1кВ совместима исключительно с кабелями без брони и экрана. Для монтажа требует предварительной подготовки кабеля: зачистка изоляции, удаление внешних слоёв, точная центровка жил. Монтаж выполняется с использованием болтовых гильз, указанных в комплекте. После сборки муфта нагревается равномерно горелкой до усадки - материал плотно обволакивает кабель, формируя герметичную изоляцию. Температурный режим усадки: 120–130 C. Критично соблюдать время прогрева - недостаточная температура снижает прочность соединения, перегрев повредит полимер.

Безопасность и стандарты

Муфта ПСтт 5х70/120 с/г ПВХ/СПЭ изоляция 1кВ изготовлена в соответствии с ГОСТ 13781. Компоненты материала не содержат галогенов - при возгорании не выделяют токсичных газов. Высокая степень защиты IP67 позволяет использовать изделие во влажных средах и под землей. Сертифицирована для эксплуатации в системах распределения электроэнергии до 1 кВ.

Преимущества

• Высокая механическая и электрическая прочность после усадки
• Устойчивость к воздействию влаги, химически активных веществ и почвы
• Долговечность - гарантированный срок службы 30 лет
• Легкий вес и компактность по сравнению с литыми муфтами
• Не содержит свинца и других опасных элементов
• Работает в широком диапазоне температур (-40 C до +90 C)

Ограничения применения

• Не для кабелей с броней, медным или стальным экраном
• Запрещено применение в местах с частой деформацией грунта или высокими нагрузками на кабель
• Не рекомендовано использование в помещениях с постоянным открытым пламенем или температурой выше +90 C
• Требуется обязательное наличие болтовых гильз - без них соединение невозможно
• Не допускается многократная усадка - материал нельзя переиспользовать

Примеры использования

• Соединение кабелей АВВГ-1 между двумя участками подземной трассы
• Ремонт поврежденного участка кабеля ВВГз-1 в кабельном колодце
• Подключение питания к насосной станции через кабель ПвВГ-1
• Обустройство ответвлений в сетях освещения и энергообеспечения объектов ЖКХ

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (70–120 мм2) - меньшее или большее сечение вызовут плохую усадку
• Используйте только специализированную горелку с регулируемым пламенем; фен не подходит
• При работе в сыром грунте перед укладкой муфты обязательно используйте водоотводящие материалы вокруг места соединения
• Проверяйте целостность термоусаживаемой трубки до начала работ - трещины и поры недопустимы
• После монтажа проведите контрольное измерение сопротивления изоляции - нормальное значение >100 МОм
• Артикул uzm-xls1-vn5-70120s всегда указывается на упаковке - сохраняйте её для гарантийного обслуживания
