Муфта соединительная ПСттбэ 5х16/25 с гильзами; ППД ПВХ/СПЭ изоляция 1кВ ИЭК UZM-XLBS1-VN5-1625SZ IEK

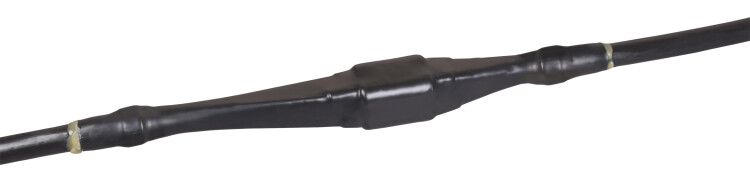

Муфта кабельная соединительная ПСттбэ 5х16/25 с гильзами ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для надёжного соединения силовых кабелей с пластмассовой изоляцией и бронёй или экранированием. Благодаря термоусаживаемой конструкции и комплекту заземления она обеспечивает герметичность и безопасную работу в условиях ной прокладки.

Назначение и область применения

Муфта кабельная соединительная ПСттбэ 5х16/25 используется для соединения пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ, имеющих броню или концентрический экран. Подходит для работы в сетях до 1 кВ постоянного и переменного тока. Применяется при ремонте, реконструкции или расширении кабельных линий, особенно там, где требуется высокая степень защиты - в подземных каналах, трубах, грунте. Установка возможна как внутри помещений, так и вне их.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 5
• Сечение проводника: 16–25 мм2 (для каждой жилы)
• Тип исполнения: термоусаживаемая
• Тип наконечников: винтовые и болтовые гильзы
• Экранирование: концентрическое, с заземлением через роликовый пружинный контакт
• Материал корпуса: полимер термоусаживаемый, безгалогенный
• Цвет: черный
• Срок службы: 30 лет
• Соединяемые кабели: бумажная и пластиковая изоляция (АВБбШв, ВБбШв, АВВБ, ВВГЭ, АВВГЭ и аналоги)

Совместимость и монтаж

Муфта совместима с кабелями следующих типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их модификаций. Для монтажа применяется метод термоусадки - нагрев специальной насадкой (например, теплогенератором) вызывает усадку полиэтиленового корпуса вокруг кабеля, формируя плотное, герметичное соединение. Внутри уже установлены болтовые гильзы для механического соединения жил и комплект заземления с роликовым пружинным контактом - он автоматически фиксируется на броне или экране кабеля, исключает необходимость дополнительного заземления.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0. Безгалогенная конструкция снижает выделение токсичных веществ при перегреве или возгорании. Наличие концентрического экрана и заземляющего контакта гарантирует защиту от поражения током и помех. Температурный режим эксплуатации рассчитан на длительную работу в диапазоне от –50C до +90C.

Преимущества

• Высокая герметичность благодаря равномерной термоусадке - предотвращает попадание влаги и пыли
• Удобство монтажа: все элементы (гильзы, заземление, изоляционные слои) собраны в одном комплекте
• Заземляющий контакт работает автономно - не требует сварки или дополнительных клемм
• Долговечность: срок службы 30 лет при соблюдении условий эксплуатации
• Работает с двумя типами сечений (16 и 25 мм2) - универсальность для различных нагрузок

Ограничения применения

• Не кабели с масляной или бумажной изоляцией без внешнего пластикового покрова - только с ПВХ/СПЭ
• Требуется наличие оборудования для термоусадки (термопушки); нельзя использовать без него
• Не предназначен для прямой прокладки в воде или постоянно затопляемых участках - даже при IP-защите не является полностью водоизолированной в условиях погружения
• Не допускается использование при температуре ниже –50C во время монтажа - материал становится хрупким

Примеры использования

• Соединение двух участков кабеля АВВГЭ-1 в кабельном канале под дорогой
• Ремонт поврежденного участка кабеля ВВБбШв в подвале многоквартирного дома
• Подключение питания к распределительному щиту на объекте с бронированным кабелем
• Обустройство ответвлений в системе освещения промышленного цеха

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (16 или 25 мм2) - не используйте для меньших или больших значений
• При зачистке жил сохраните целостность экрана; не повредите медную оплетку
• При использовании термопушки двигайтесь равномерно, начиная с середины муфты - чтобы избежать образования воздушных пузырей
• Проверьте плотность прилегания заземляющего контакта после сборки - он должен легко проскользнуть по броне и надёжно её схватить
• Для долговечности не располагайте муфту рядом с источниками повышенного тепла (печи, трансформаторы)
