Муфта соединительная ПСттбэ 5х70/120 с гильзами; ППД ПВХ/СПЭ изоляция 1кВ ИЭК UZM-XLBS1-VN5-70120SZ IEK

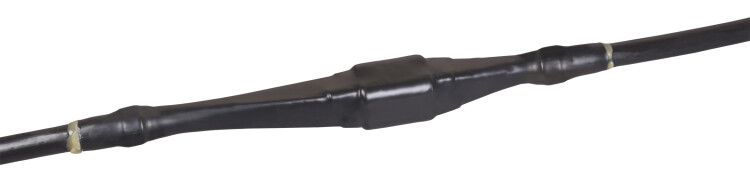

Муфта кабельная соединительная ПСттбэ 5х70/120 с гильзами ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для надёжного соединения силовых кабелей с пластмассовой изоляцией и бронёй или экранированием. Устройство выполнено из термоусаживаемого материала, обеспечивает герметичную изоляцию и заземление, подходит для подземной прокладки. Артикул uzm-xlbs1-vn5-70120sz.

Назначение и область применения

Муфта используется для соединения пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ, имеющих броню или концентрический экран. Подходит для работы в условиях повышенной влажности и механических нагрузок. Применяется при ремонте, реконструкции или расширении кабельных линий напряжением до 1 кВ. Особенно эффективна в подземных кабельных каналах, трубах и грунте.

Технические характеристики

• Номинальное напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Сечение проводников: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой пушки
• Тип наконечников: винтовые и болтовые гильзы
• Экранирование: концентрическое, с комплектом заземления
• Материал корпуса: полимер термоусаживаемый, без галогенов
• Цвет: чёрный
• Срок службы: 30 лет
• Соединяемые кабели: бумажная и пластиковая изоляция (АВБбШв, ВБбШв, АВВБ, ВВГЭ, АВВГЭ и аналоги)

Совместимость и монтаж

Муфта совместима с кабелями типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их модификаций. Для монтажа требуется термофен с регулируемой температурой. Нагрев начинают с центральной части муфты, равномерно перемещая пламя к торцам. Болтовые гильзы затягиваются моментом, указанным в инструкции - перетягивать нельзя. Комплект заземления с роликовым пружинным контактом устанавливается на броню кабеля перед сборкой.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0. Материалы не выделяют токсичных газов при возгорании (безгалогеновый состав). Конструкция защищает от попадания влаги и пыли, что повышает безопасность при эксплуатации в земле. Не допускается использование в местах с открытым огнём или высокими температурами окружающей среды выше +50 C.

Преимущества

• Высокая степень защиты IP67 после усадки - предотвращает проникновение воды и пыли
• Устойчивость к химическим воздействиям и механическим нагрузкам
• Заземляющий контакт встроен - не требует дополнительных элементов
• Работает с кабелями разного типа - снижает необходимость запаса различных муфт
• Долгий срок службы - 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не применяется для кабелей с маслонаполненной или резиновой изоляцией
• Не подходит для монтажа в воде или постоянно затопляемых участках
• Требуется минимум 10 см свободного кабеля с каждой стороны для правильной сборки
• Не допускается многократное использование - одноразовое изделие
• Не работает при температуре ниже –20 C во время монтажа

Примеры использования

• Соединение кабелей АВВГЭ в подземном кабельном коллекторе промышленного объекта
• Ремонт повреждённого участка кабеля ВБбШв на трассе городского освещения
• Подключение питания к насосной станции через кабель АПвБбШв
• Обустройство ответвлений в системе энергоснабжения ЖКХ

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 70–120 мм2. Кабели меньшего сечения не обеспечивают плотного прилегания, большего - не поместятся
• Используйте только термофен с контролируемой температурой - обычный фен не подойдёт
• При работе в сыром грунте дополнительно обработайте места входа кабеля герметиком
• После усадки проверьте целостность оболочки - наличие пузырей или трещин недопустимо
• Храните муфту в сухом месте при температуре от –15 C до +30 C - заморозка или перегрев снижают эластичность материала
