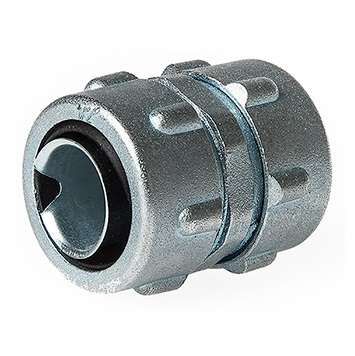

Муфта соединительная на металлорукав 18 типа Р3-Ц и Р3-Ц-ПВХ (МС-18) TYCO

Муфта соединительная для металлорукава 18 типа Р3-Ц, Р3-Ц-ПВХ, Рувинил, с цинковым покрытием IP54 обеспечивает герметичное и прочное соединение металлических рукавов в условиях повышенной запыленности и влажности. Бренд Рувинил предлагает эту муфту как надежный элемент для прокладки кабельных трасс на промышленных объектах.

Назначение и область применения

Муфта соединительная используется для соединения двух участков металлорукава диаметром 18 мм - таких как Р3-Ц, Р3-Ц-ПВХ или Рувинил. Применяется там, где требуется защита кабелей от механических повреждений, пыли и брызг воды. Подходит для установки на станках, конвейерах, распределительных щитах, вагонах и других объектах с высокой степенью загрязнения среды.

Технические характеристики

• Диаметр: 18 мм - соответствует внутреннему диаметру металлорукавов типов Р3-Ц и аналогов
• Тип изделия: соединительная муфта - предназначена для прямого соединения без угловых переходов
• Степень защиты: IP54 - защищает от пыли (не полностью, но в достаточной степени для большинства производственных условий) и от брызг воды из любого направления
• Материал: металл с цинковым покрытием - устойчив к коррозии, долговечен в агрессивных средах
• Цвет: серебристый - характерен для оцинкованных изделий, не требует окраски

Совместимость и монтаж

Муфта совместима с металлорукавами Р3-Ц, Р3-Ц-ПВХ и Рувинил диаметром 18 мм. Монтаж выполняется путём вставки концов рукава в обе половины муфты до упора. Для фиксации используются зажимные винты, расположенные по периметру корпуса. Убедитесь, что край металлорукава не имеет деформаций - это гарантирует плотное прилегание и сохраняет степень защиты IP54.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в условиях с ограниченным доступом к пыли и влаге. Степень защиты IP54 подтверждает соответствие ГОСТ 14254 и IEC 60529. Цинковое покрытие снижает риск возникновения гальванической коррозии при контакте с другими металлами.

Преимущества

• Высокая механическая прочность благодаря металлическому корпусу
• Устойчивость к коррозии за счёт цинкового покрытия
• Легкий монтаж без специальных инструментов - достаточно отвертки
• Поддержание целостности системы защиты кабеля при соединении
• Не требует замены при периодическом осмотре - служит долго при правильном монтаже

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного воздействия жидкости
• Не рекомендуется использовать в агрессивных химических средах (кислоты, щелочи) - цинк может разрушаться
• Не подходит для соединения рукавов другого диаметра - только 18 мм
• Запрещено применять в взрывоопасных зонах без дополнительной сертификации

Примеры использования

• Соединение участков металлорукава на автоматизированной линии сборки
• Прокладка силовых кабелей между шкафами управления в цеху
• Защита проводов от вибраций и пыли в транспортировочных системах
• Обустройство кабельных трасс в пищевой промышленности, где важна частая мойка оборудования

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр металлорукава точно соответствовал 18 мм - даже небольшое отклонение может нарушить герметичность
• Не затягивайте винты слишком сильно - это может сплющить стенки рукава и нарушить проход кабелей
• При использовании в местах с вибрациями дополнительно закрепите муфту хомутами
• При необходимости можно комбинировать с термоусадочными трубками для усиления герметизации, но не заменяйте ими саму муфту
• Артикул мс-18 - удобен для заказа запасных частей; всегда указывайте его при запросе в сервисе
