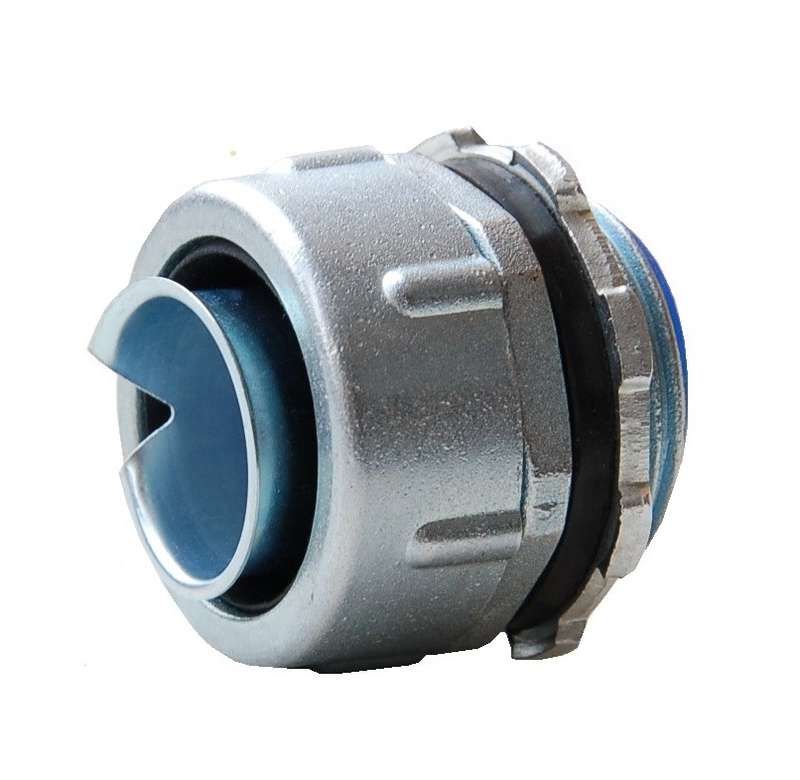

Муфта вводная с наружной резьбой на металлорукав 18 типа Р3-Ц и Р3-Ц-ПВХ (МВн-18) TYCO

Муфта вводная для металлорукава с наружной резьбой типа Р3-Ц и Р3-Ц-ПВХ - это элемент крепления и герметизации, обеспечивающий надёжный вход металлорукава в электрооборудование. Бренд Ruvinil предлагает эту муфту в исполнении с цинковым сплавом и степенью защиты IP54, артикул мвн-18 - для металлорукава диаметром 18 мм.

Назначение и область применения

Муфта вводная предназначена для фиксации металлорукава Р3-Ц и Р3-Ц-ПВХ в распределительных коробках, щитах, боксах и других оболочках электрооборудования. Она обеспечивает механическую прочность соединения и защищает внутреннюю проводку от попадания пыли и брызг воды. Подходит для установки в помещениях с умеренной влажностью - например, на заводах, в мастерских, в системах автоматизации.

Технические характеристики

• Диаметр: 18 мм - соответствует внешнему диаметру металлорукава Р3-Ц и Р3-Ц-ПВХ
• Тип изделия: Муфта вводная с наружной резьбой
• Исполнение: Цилиндрическая трубная резьба G - совместима с резьбовыми отверстиями стандартных коробок и щитов
• Материал корпуса: Цинковый сплав - устойчив к коррозии, долговечен в условиях повышенной влажности
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства помещений) и от брызг воды со всех направлений
• Цвет: Серебристый - естественный цвет цинкового сплава, не требует покраски

Совместимость и монтаж

Муфта вводная мвн-18 совместима исключительно с металлорукавом Р3-Ц и Р3-Ц-ПВХ. Для монтажа:

• Закрепите муфту в отверстии корпуса через наружную резьбу G - затяните до плотного контакта
• Вставьте металлорукав в корпус муфты до упора
• Установите уплотнители и оконцеватель - они предотвращают перегибы жил внутри рукава
• Затяните заземляющую гайку - она обеспечивает контакт между металлическим рукавом и корпусом оборудования
• Фиксируйте накидную гайку - она не даёт рукаву выскальзывать

Не используйте с пластиковыми или неметаллическими рукавами - муфта не обеспечит заземление и герметичность.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254. Муфта не создаёт искр, не нагревается при нормальном токе, безопасна для работы в средах с легковоспламеняющимися веществами при условии соблюдения правил монтажа. Все компоненты сертифицированы для использования в электротехнических системах.

Преимущества

• Цинковый сплав обеспечивает высокую механическую прочность и антикоррозийную стойкость
• Встроенная заземляющая гайка гарантирует надёжное соединение с контуром заземления
• Уплотнители и оконцеватель снижают риск повреждения изоляции проводов при введении в оборудование
• Накидная гайка позволяет легко регулировать натяжение рукава без инструментов
• Серебристый цвет не маскирует дефекты - сразу видно, есть ли трещины или повреждения

Ограничения применения

• Не применяется в условиях постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не подходит для металлорукавов другого диаметра - даже 19 мм не войдут
• Не рекомендовано использование в агрессивных химических средах - цинковый сплав может подвергаться коррозии при воздействии кислот и щелочей
• Не предназначен для наружной установки под открытым небом - длительное воздействие УФ и осадков снижает срок службы

Примеры использования

• Подключение металлорукава к шкафу управления станком
• Ввод силового кабеля в распределительный щит на производстве
• Крепление гибкого провода к боксу автоматики на конвейере
• Соединение металлорукава с корпусом насосной станции в цехе

Практические советы

• Перед монтажом проверьте, что резьба на корпусе оборудования - именно трубная G, а не метрическая
• Не перетягивайте накидную гайку - это может повредить уплотнители и вызвать протечки
• Если используется несколько муфт - убедитесь, что все они одного типа (Р3-Ц или Р3-Ц-ПВХ), чтобы избежать рассогласования по жесткости рукава
• Для частых демонтажей выбирайте модели с удобным доступом к гайкам - мвн-18 от Ruvinil проектировались с учётом сервисного обслуживания
• Проверяйте целостность заземляющего контакта после каждого монтажа - он критически важен для безопасности
