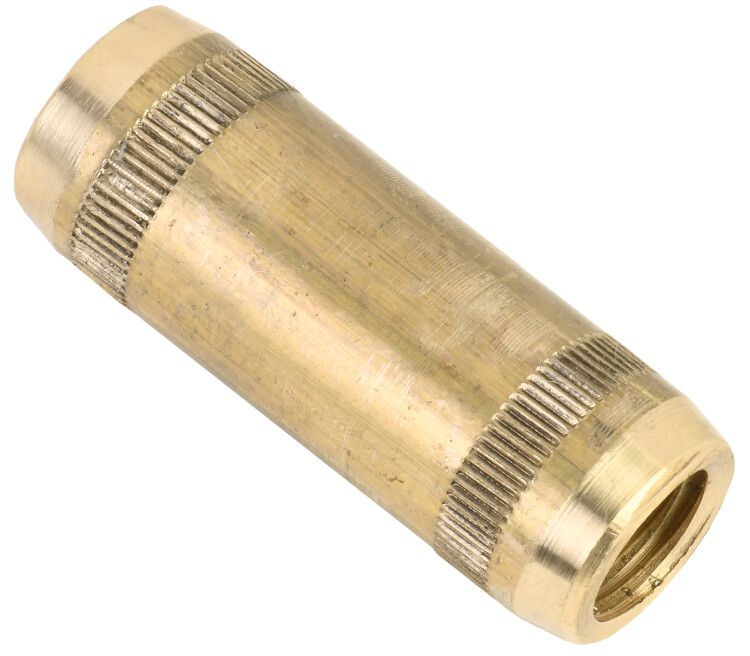

Муфта соединительная d=16мм латунь | ZMS10-40-016 IEK

Муфта соединительная d=16мм латунь от бренда IEK предназначена для надёжного соединения стержней заземления, обеспечивая долговечную проводящую связь и механическую устойчивость. Артикул zms10-40-016 соответствует требованиям к системам молниезащиты и заземления в промышленных и жилых объектах.

Назначение и область применения

Муфта соединительная d=16мм латунь применяется для соединения вертикальных стержней заземления между собой. Подходит для установки в грунте, где требуется прочное и долговечное электрическое соединение без потерь тока. Часто используется в системах молниезащиты зданий, подстанций, промышленных объектов и коммунальной инфраструктуры.

Технические характеристики

• Тип изделия: муфта соединительная
• Материал: латунь - высокая электропроводность, коррозионная стойкость
• Номинальный диаметр: 16 мм - совместима со стержнями заземления такого же диаметра
• Резьба: внутренняя от M16 до M22 - позволяет соединять стержни с различными размерами резьбы
• Защитное покрытие: прочее - без дополнительного антикоррозийного слоя, материал сам по себе устойчив
• Срок службы: 30 лет - при соблюдении условий эксплуатации в грунте

Совместимость и монтаж

Муфта соединительная d=16мм латунь совместима со стержнями заземления, имеющими накатанную резьбу. Для монтажа стержни ввинчиваются в оба конца муфты до упора - они встречаются в центральной части корпуса, что исключает воздушные зазоры и снижает переходное сопротивление. Наличие рифления на внешней поверхности позволяет легко фиксировать изделие гаечным ключом во время затяжки, даже в труднодоступных местах.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и СП 30.13330 к системам заземления. Латунная конструкция не выделяет токсичных веществ, безопасна при контакте с почвой и влагой. Применение в системах защиты от молнии не требует дополнительных мер безопасности.

Преимущества

• Высокая электропроводность латуни гарантирует минимальное сопротивление соединению
• Ударопрочная конструкция: механическая нагрузка снимается с муфты за счёт равномерного распределения усилий внутри
• Не требует сварки - экономит время и средства при монтаже
• Стабильная работа в агрессивных средах - латунь не подвержена быстрой коррозии в грунте
• Рифлёная поверхность предотвращает проскальзывание при затяжке

Ограничения применения

• Не предназначен для использования в условиях постоянного воздействия открытого пламени или температур выше +80 C
• Не рекомендуется применять с трубчатыми стержнями - только с цельными стержнями с накатанной резьбой
• Не заменяет основное заземляющее устройство - служит лишь элементом связи между стержнями
• Не следует использовать в химически активных почвах с pH ниже 4 или повышенной концентрацией солей - возможна ускоренная коррозия

Примеры использования

• Заземление частного дома с несколькими вертикальными электродами
• Обустройство контура заземления на промышленном предприятии
• Связка стержней в системе молниезащиты высоких сооружений
• Монтаж заземления на участках с каменистым грунтом, где невозможно глубоко забивать один длинный стержень

Практические советы

• Перед монтажом проверьте, чтобы резьба на стержне была целой и без повреждений - повреждённая резьба снижает контакт
• Используйте ключ подходящего размера для затяжки - перегрузка может деформировать латунную муфту
• При необходимости удлинить заземляющий контур - можно последовательно соединять несколько муфт, но не более трёх подряд
• После монтажа измерьте сопротивление заземления - это подтверждает качество соединения
• Артикул zms10-40-016 - единственный вариант этой модели в линейке IEK; аналоги других брендов могут иметь отличную резьбу или диаметр - не взаимозаменяемы
