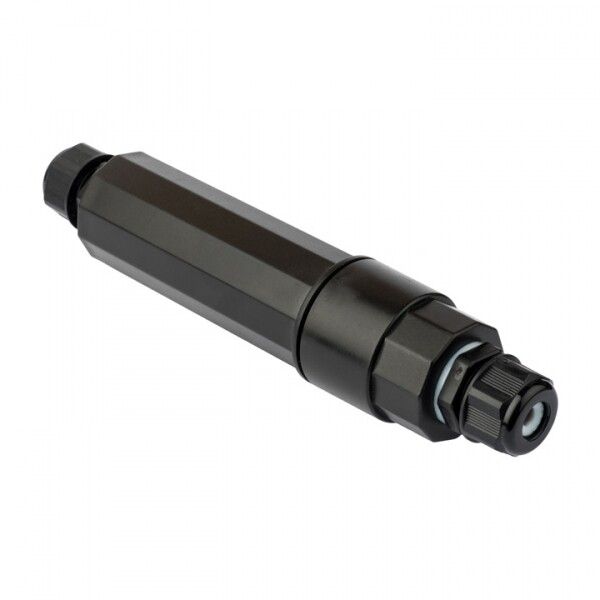

Кабельный коннектор CB1 IP67 FreeTools | plc-cb1 EKF

Муфта соединительная кабельная CB1 IP67 от EKF - герметичный коннектор для надёжного соединения кабелей в условиях повышенной влажности, запылённости и перепадов температур. Артикул plc-cb1 входит в серию PROxima и предназначен для промышленных, транспортных и уличных объектов, где важна долговечность и безопасность электрического соединения.

Назначение и область применения

Муфта соединительная кабельная CB1 IP67 используется для создания герметичных соединений между двумя кабелями. Подходит для мест, где есть риск попадания воды, пыли, химических веществ или механических повреждений. Часто применяется в уличном освещении, системах вентиляции, на транспорте, в промышленных станках и подземных кабельных трассах.

Технические характеристики

• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут;
• Номинальное напряжение изоляции: 400 В - подходит для сетей до 400 В переменного тока;
• Максимальное сечение проводника: 80 мм2 - позволяет подключать мощные кабели;
• Количество входов: 2 - два кабеля можно соединить внутри одной муфты;
• Количество контактов: 1 - однополюсное соединение (не для многожильных кабелей с несколькими жилами);
• Температура эксплуатации: от –40 C до +100 C - работает в экстремальных климатических условиях;
• Материал корпуса: поликарбонат - прочный, устойчивый к УФ-излучению и химическим воздействиям;
• Ударопрочность: IK10 - выдерживает удары энергой до 20 Дж (эквивалент 5 кг, падающих с 40 см);
• Цвет: чёрный - маскирует загрязнения, не выгорает на солнце;
• Не содержит галогенов - безопасен при горении, соответствует требованиям экологической безопасности;
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогов;
• Тип ввода: уплотнительная гайка - фиксирует кабель без дополнительных комплектующих;
• Фиксация крышки: винтовая - надёжная, не требует специального инструмента для открывания.

Совместимость и монтаж

Муфта соединительная кабельная CB1 IP67 совместима с кабелями, имеющими внешний диаметр, подходящий под уплотнительные кольца. Для правильного монтажа важно выбрать кабель с наружным диаметром, который плотно войдёт в уплотнительную гайку - иначе потеряется герметичность. Монтаж выполняется в три этапа: подготовка кабелей, сборка внутренней части, затяжка гаек. Крышка фиксируется винтами - после закручивания проверьте герметичность, слегка потянув кабели.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 и EN 62444. Отсутствие галогенов делает его безопасным при возникновении пожара - не выделяет токсичных паров. Гарантия 84 месяца подтверждает соответствие европейским стандартам качества. Произведено в соответствии с ISO 9001.

Преимущества

• Высокая степень защиты IP67 - надёжна даже при прямом контакте с водой;
• Ударопрочность IK10 - выдерживает случайные удары во время обслуживания или транспортировки;
• Широкий температурный диапазон - работает в холодных регионах и рядом с нагревательными элементами;
• Простота монтажа - не нужны дополнительные уплотнители или клеи;
• Долгий срок службы - материал поликарбонат не стареет под солнцем и не теряет форму;
• Экологичность - без галогенов, что важно для помещений с высокими требованиями к безопасности.

Ограничения применения

• Не предназначен для постоянного погружения под воду - IP67 не заменяет IP68;
• Подходит только для двух кабелей - нельзя использовать для ответвлений или более чем двух вводов;
• Один контакт - не подходит для многожильных кабелей с несколькими проводами; необходимо предварительно скрутить жилы в одну группу;
• Не рекомендуется применять в средах с агрессивными растворителями, кислотами или щелочами - хотя поликарбонат устойчив, длительный контакт может повредить поверхность.

Примеры использования

• Соединение кабелей питания в светодиодных уличных фонарях;
• Подключение датчиков в системах вентиляции на производстве;
• Запитка насосов в канализационных колодцах;
• Объединение кабелей управления в железнодорожных сигнализациях;
• Соединение силового кабеля в мобильных электростанциях.

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр кабеля - он должен соответствовать допускам уплотнительной гайки (обычно 10–20 мм);
• Если кабель имеет несколько жил - скрутите их в единую группу перед вводом в муфту, чтобы не превысить максимальное сечение 80 мм2;
• После сборки проверьте герметичность: легонько потяните кабели - они не должны свободно двигаться;
• Для частых демонтажей используйте винтовые гайки - они позволяют многократно открывать крышку без повреждения уплотнителей;
• Артикул plc-cb1 - часть серии PROxima, поэтому легко найти совместимые компоненты в каталоге EKF.
