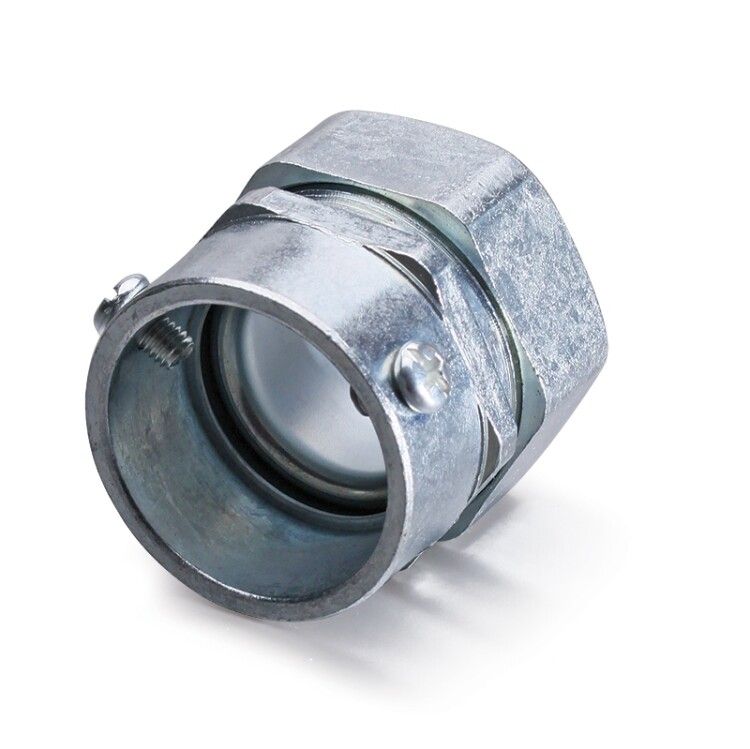

Муфта соединительная СТМ(В)-32 (МТ-32 (1 1/4"), гайка под рожковый ключ) | PR08.3886 Промрукав Строитель

Муфта соединительная СТМ(В)-32 (МТ-32 (1 1/4 дюйма), гайка под рожковый ключ) от бренда ПРОМРУКАВ предназначена для надёжного соединения металлорукава с трубой, обеспечивая механическую прочность и базовую защиту от внешних факторов. Артикул pr08.3886 соответствует стандартному исполнению для промышленной автоматизации.

Назначение и область применения

Муфта соединительная СТМ(В)-32 используется для перехода между металлической трубой и металлорукавом. Подходит для прокладки кабелей и проводов в условиях, где требуется жесткая фиксация и защита от механических повреждений. Применяется на станках, конвейерах, распределительных щитах и других объектах промышленной автоматизации, где используются металлорукава для защиты проводки.

Технические характеристики

• Номинальный диаметр: 32 мм - совместим с металлорукавами внутренним диаметром до 32 мм
• Конструктивное исполнение: внутренняя резьба - позволяет накручивать на трубы с наружной резьбой
• Размер резьбы: 1 1/4 дюйма (приблизительно G1¼) - стандартный размер для промышленных труб
• Тип соединения: резьбовой - обеспечивает плотное и устойчивое к вибрациям соединение
• Материал корпуса: цинк, литьё под давлением - устойчив к коррозии, легкий и прочный
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Температурный диапазон: от –60 C до +120 C - работает в экстремальных температурах
• Исполнение: прямолинейное - не имеет изгибов, подходит для прямых участков магистрали

Совместимость и монтаж

Муфта СТМ(В)-32 (МТ-32) накручивается на трубу с наружной резьбой размером 1 1/4 дюйма. Для фиксации металлорукава используются два винта, которые зажимают оплетку рукава. Гайка муфты рассчитана на затяжку рожковым ключом - удобна при работе в ограниченном пространстве. Убедитесь, что наружный диаметр металлорукава не превышает 32 мм, иначе он не будет плотно прилегать к корпусу.

Безопасность и стандарты

Муфта не имеет сертификатов взрывозащиты и не предназначена для работы во взрывоопасных средах. Соответствует требованиям к механической прочности и термостойкости, указанным в техническом описании производителя. IP40 не гарантирует защиту от влаги - не используйте в сырых помещениях или на улице без дополнительной изоляции.

Преимущества

• Легко монтируется без специального инструмента - достаточно рожкового ключа и отвертки
• Высокая стойкость к перепадам температур - сохраняет форму и функциональность даже при замерзании
• Цинковое покрытие снижает риск коррозии в сухих и умеренно влажных условиях
• Фиксация винтами предотвращает выскальзывание металлорукава при нагрузке

Ограничения применения

• Не применяется в местах постоянного контакта с водой, маслом или химическими жидкостями - IP40 не обеспечивает гидроизоляцию
• Не рекомендуется для установки в зонах с высокой вибрацией без дополнительной фиксации
• Не подходит для соединения с пластиковыми или неметаллическими трубами - требует наличия резьбы на металле
• Запрещено использовать в качестве основного элемента заземления - не предназначен для передачи тока

Примеры использования

• Подключение металлорукава к входному патрубку распределительного щита
• Переход от стальной трубы к гибкому кабельному каналу на станке ЧПУ
• Фиксация вывода кабеля от двигателя через стенку корпуса оборудования
• Соединение в системах автоматического управления в холодильных камерах (при условии отсутствия конденсата)

Практические советы

• Перед монтажом проверьте резьбу на трубе - она должна быть целой, без забитых резцов или деформаций
• Затягивайте винты равномерно, чтобы не сплющить металлорукав
• Если нужна герметизация - дополнительно используйте герметик на резьбе, но не на поверхности, где соприкасаются рукав и муфта
• Для частого обслуживания выбирайте модели с гайкой под рожковый ключ - они быстрее демонтируются
• Артикул pr08.3886 - единственный вариант в линейке ПРОМРУКАВ с этим типом резьбы и размером; другие аналоги могут иметь другую резьбу или материал корпуса
