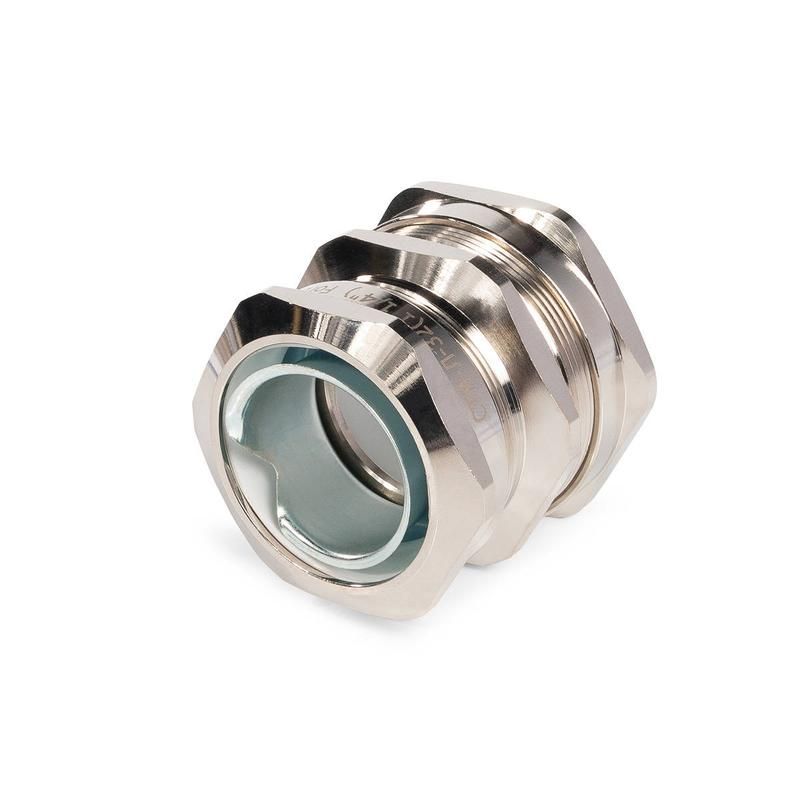

Муфта соединительная латунная СТМ-Л-32 (1 1/4'') (Fortisflex) - 88865 КВТ

Муфта соединительная латунная СТМ-Л-32 (1 1/4 дюйма) от Fortisflex и КВТ предназначена для надёжного соединения металлического рукава с трубой, обеспечивая герметичность и механическую прочность в условиях высоких температур и агрессивной среды. Артикул 88865 соответствует требованиям промышленного монтажа в сложных условиях.

Назначение и область применения

Муфта соединительная латунная СТМ-Л-32 (1 1/4 дюйма) используется для перехода между гибким металлорукавом и жёсткой трубой с резьбой. Применяется в системах, где требуется герметичное и виброустойчивое соединение: промышленное оборудование, автоматизированные линии, системы управления, энергоустановки, а также в зонах с повышенной влажностью или запылённостью.

Технические характеристики

• Номинальный диаметр: 32 мм
• Наружный диаметр трубы: 43,5 мм - совпадает с внешним размером металлорукава, подходящего для этого соединения
• Тип резьбы: трубная газовая (G) по стандарту EN 10226, размер 1 1/4 дюйма
• Общая длина: 32 мм - компактная форма для установки в ограниченном пространстве
• Материал корпуса: латунь с никелированным покрытием - повышает коррозионную стойкость и долговечность
• Уплотнитель: силикон - сохраняет эластичность при экстремальных температурах
• Температура эксплуатации: от -60 C до +120 C - работает в холодильных установках и нагревательных системах
• Степень защиты IP65 - полностью защищена от пыли, устойчива к струям воды из любого направления
• Тип соединения: резьбовое - требует затяжки ключом, не предусматривает быстрого монтажа

Совместимость и монтаж

Муфта соединительная латунная СТМ-Л-32 (1 1/4 дюйма) совместима с большинством типов металлорукавов, включая:

• МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг DIESEL, МРПИнг TERMO
• МРПИнг(INOX), МР(INOX)
• Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой (в том числе 20 м), Р3-ЦХ, Р3-Ц

При монтаже в ПВХ-изоляцию необходимо удалить защитное покрытие металлорукава на глубину входа в муфту - это предотвращает нарушение контакта и снижение степени защиты. Для сборки используйте гаечный ключ, равномерно затягивая резьбу. Не перетягивайте - это может повредить резьбу или уплотнитель.

Безопасность и стандарты

Муфта выполнена в соответствии с требованиями EN 10226 для резьбовых соединений. Степень защиты IP65 гарантирует безопасную работу в помещениях с повышенной влажностью, пылью и возможными брызгами воды. Никелированное покрытие исключает контакт с корродирующими веществами, что важно в химически активных средах. Уплотнитель из силикона не выделяет токсичных веществ при работе в пределах заявленной температуры.

Преимущества

• Высокая механическая прочность благодаря латунному корпусу
• Никелирование увеличивает срок службы в агрессивных средах
• Силиконовый уплотнитель сохраняет герметичность при перепадах температур
• Компактная длина (32 мм) позволяет использовать в плотных конструкциях
• Широкий спектр совместимости с популярными моделями металлорукавов

Ограничения применения

Не применяйте муфту в средах с постоянным погружением в воду - IP65 не обеспечивает герметичность при длительном контакте с жидкостью. Не используйте для соединения пластиковых или неметаллических труб - резьба рассчитана только на металлические изделия. Отказ от удаления ПВХ-изоляции при монтаже снижает степень защиты до IP44 и ниже. Не допускается применение в системах с давлением выше рабочего для труб данного диаметра - проверьте соответствие давления в вашей сети.

Примеры использования

• Подключение металлорукава к выходу двигателя на конвейере
• Соединение проводки с распределительной коробкой в цеху с частыми мойками
• Переход от жесткой медной трубы к гибкому кабельному каналу в холодильной камере
• Запитка датчиков на оборудовании с вибрацией - муфта гасит нагрузки

Практические советы

• Перед монтажом проверьте внутреннюю резьбу на наличие деформаций - даже малые повреждения нарушают герметичность
• При использовании с металлорукавом Р3-ЦПнг-LS с протяжкой убедитесь, что конец рукава не выступает за пределы резьбового участка
• Для удобства сборки смажьте резьбу немного силиконовой смазкой - это облегчит затяжку и продлит срок службы
• Артикул 88865 - единственный вариант в линейке СТМ-Л с этим размером резьбы; другие модели имеют другую длину или диаметр
• Если нужна более высокая защита (IP67), убедитесь, что сам металлорукав тоже имеет эту степень - муфта не повышает класс защиты всей системы
