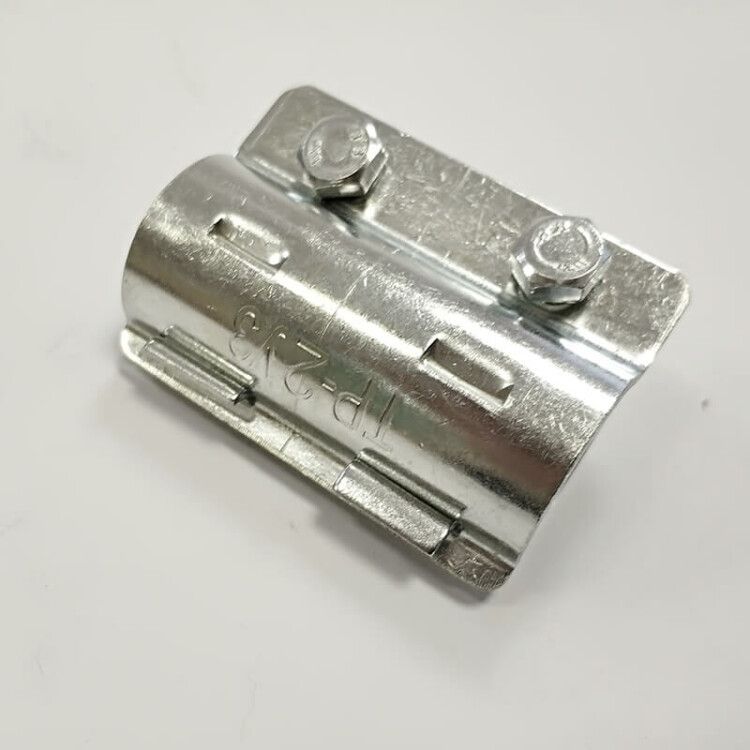

Муфта ТР-2 (19-25мм) ГОФРОМАТИК - zeta40911 ЗЭТА

Муфта ТР-2 У3 (19-25 мм) от ЗЭТАРУС - это надёжная трубная муфта для соединения неметаллических участков стальных труб без резьбы, например, при вводе в оборудование или переходе на металлорукав. Артикул zeta40911 соответствует серийному исполнению У3 и рассчитана на работу в условиях умеренного климата.

Назначение и область применения

Муфта ТР-2 У3 (19-25 мм) предназначена для герметичного соединения стальных труб, которые не имеют резьбового окончания. Подходит для присоединения к вводным патрубкам У476–У479, металлорукавам и другим элементам, требующим механического крепления без сварки. Часто используется в системах промышленной автоматизации, энергообеспечения, вентиляции и на объектах с высокими требованиями к защите от внешних воздействий.

Технические характеристики

• Номинальный диаметр: 20–23 мм - обеспечивает плотное прилегание к трубам указанного размера;
• Материал корпуса: сталь с оцинкованным покрытием - повышает коррозионную стойкость;
• Уплотнение: резина маслостойкая - сохраняет эластичность даже при контакте с минеральными маслами и смазками;
• Исполнение: вставной - труба вставляется внутрь муфты, затем стягивается болтами;
• Климатическое исполнение: У3 - работает при температурах от -25 C до +60 C и в средней влажности;
• Степень защиты IP43: защищает от твердых частиц больше 1 мм и от брызг воды под углом до 60° от вертикали;
• Поверхность: полированная - снижает риск задержки грязи и облегчает очистку.

Совместимость и монтаж

Муфта ТР-2 У3 (19-25 мм) совместима с трубами диаметром 19–25 мм, но оптимальна для труб 20–23 мм - именно этот диапазон гарантирует плотное уплотнение. Монтаж выполняется в три этапа: вставка трубы в центральное отверстие муфты, установка двух половинок корпуса вокруг трубы, затяжка болтов равномерно по диагонали. Не требуется специальный инструмент - достаточно обычного ключа. Для лучшего уплотнения рекомендуется предварительно проверить чистоту поверхности трубы.

Безопасность и стандарты

Муфта ТР-2 У3 (19-25 мм) соответствует требованиям ГОСТ Р 50871 и отраслевым нормам для электротехнической арматуры. Степень защиты IP43 делает её безопасной для использования в помещениях с повышенной влажностью, но не допускает постоянного контакта с водой или погружение. Применение в взрывоопасных зонах запрещено - отсутствует взрывозащита.

Преимущества

• Не требует сварки или нарезки резьбы - экономит время и снижает риск повреждения трубы;
• Маслостойкая резина продлевает срок службы в агрессивных средах;
• Оцинкованная сталь устойчива к ржавчине в условиях умеренной влажности;
• Полированная поверхность уменьшает накопление пыли и облегчает обслуживание;
• Простая сборка позволяет заменить муфту без демонтажа всей системы.

Ограничения применения

• Не подходит для труб с диаметром менее 19 мм или более 25 мм - возможна утечка или недостаточная фиксация;
• IP43 не обеспечивает защиту от струй воды или погружения - не использовать на открытых площадках без дополнительной защиты;
• Работает только в диапазоне температур от -25 C до +60 C - при более низких температурах резина теряет эластичность;
• Не предназначен для работы под давлением выше атмосферного - только для свободного прохода воздуха, жидкостей или газов без избыточного давления.

Примеры использования

• Подключение стальной трубы к входному патрубку У478 на станке с ЧПУ;
• Переход от металлической трубы к гофрированному металлорукаву в распределительном щите;
• Фиксация трубопровода в системе воздушного охлаждения промышленного оборудования;
• Ввод силового кабеля через стену с использованием трубы в качестве защитной оболочки.

Практические советы

• Перед установкой проверьте, что диаметр трубы попадает в диапазон 20–23 мм - отклонение более чем на +-1 мм снижает герметичность;
• Затягивайте болты поочерёдно, чередуя противоположные пары - так избежите перекоса и деформации уплотнения;
• При длительной эксплуатации в местах с частыми колебаниями температуры периодически осматривайте состояние резины - трещины или потеря эластичности требуют замены;
• Артикул zeta40911 - единственный вариант этой модели в каталоге ЗЭТАРУС; аналоги других производителей могут отличаться по размерам и материалу уплотнения - не заменяйте без проверки совместимости.
