Муфта труба-коробка д.16мм, IP66/IP67, М16х1,5, нержавеющая сталь AISI 303 | 6111-16X DKC ДКС

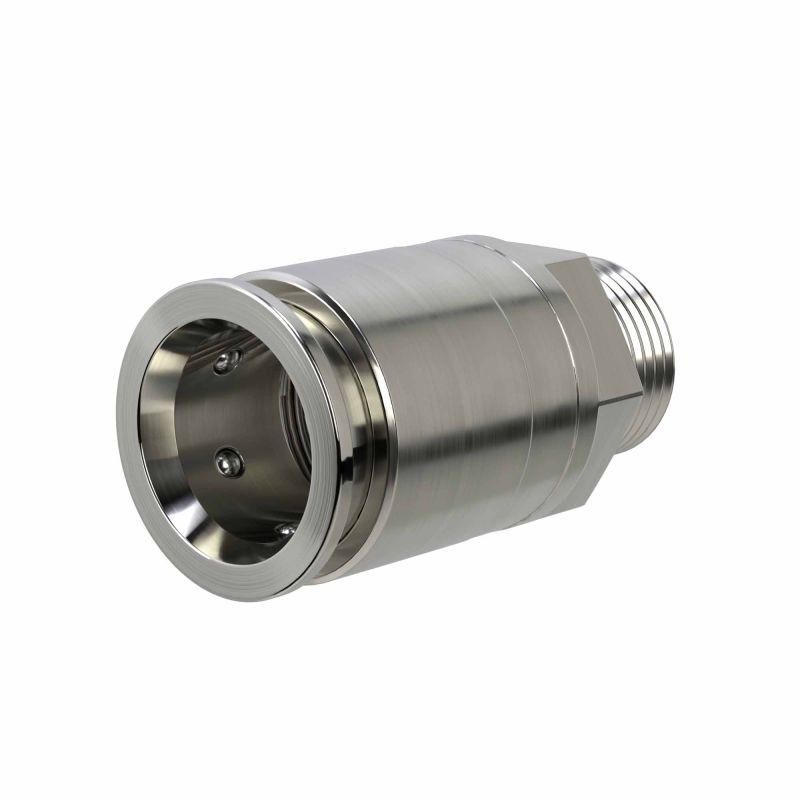

Муфта труба-коробка DKC 6111-16x предназначена для надёжного соединения жёсткой металлической трубы диаметром 16 мм с распределительной коробкой, обеспечивая герметичность и механическую прочность в сложных условиях. Выполненная из нержавеющей стали AISI 303, муфта DKC 6111-16x устойчива к коррозии и подходит для установки в агрессивных средах.

Назначение и область применения

Муфта труба-коробка DKC 6111-16x служит переходным элементом между металлической трубой и электрической коробкой. Она позволяет безопасно провести кабель через стенку коробки, сохраняя целостность корпуса и уровень защиты. Применяется в системах автоматизации, на производстве, в пищевой и химической промышленности, где важна герметизация и долговечность.

Технические характеристики

• Номинальный диаметр: 16 мм - соответствует внешнему диаметру стандартных металлических труб этого размера;
• Резьба: М16×1,5 - внутренняя резьба для фиксации трубы; наружная резьба для крепления к коробке;
• Степень защиты: IP66/IP67 - полная защита от пыли и временного погружения в воду, а также от мощных струй воды;
• Материал: нержавеющая сталь AISI 303 - устойчива к коррозии, не требует покраски, легко моется;
• Конструкция: двухкомпонентная - состоит из двух частей, что упрощает сборку и замену при необходимости;
• Форма: цилиндрическая - обеспечивает равномерную нагрузку и плотное прилегание к поверхности коробки.

Совместимость и монтаж

Муфта DKC 6111-16x совместима с трубами наружным диаметром 16 мм, имеющими метрическую резьбу M16×1,5. Для монтажа:

• Закрутите трубу в внутреннюю резьбу муфты до упора - используйте гаечный ключ, чтобы избежать перекоса;
• Установите муфту в подготовленное отверстие коробки и закрепите наружной резьбой с помощью гайки или контргайки;
• Не затягивайте слишком сильно - это может повредить резьбу или деформировать корпус коробки;
• Избегайте использования инструментов с острыми краями, которые могут поцарапать поверхность нержавеющей стали.

Безопасность и стандарты

Муфта труба-коробка DKC 6111-16x соответствует требованиям к защите от пыли и влаги по стандартам IEC 60529 (IP66/IP67). Материал AISI 303 сертифицирован для контакта с продуктами питания и агрессивными средами, что делает её подходящей для применений в пищевой и фармацевтической промышленности.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 303 - срок службы увеличен в агрессивных средах;
• Герметичность IP66/IP67 - исключает попадание пыли, брызг и даже кратковременное погружение в воду;
• Двухкомпонентная конструкция - удобна для монтажа в уже установленных коробках и позволяет менять детали без демонтажа всей системы;
• Металлический корпус - выдерживает механические нагрузки, не деформируется при температурных колебаниях.

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие;
• Подходит только для труб с наружным диаметром 16 мм и резьбой M16×1,5 - несовместима с пластиковыми или другими типами труб;
• Не рекомендуется использовать в средах с повышенной концентрацией хлора или солевых растворов - AISI 303 менее устойчив, чем более дорогие сплавы типа AISI 316;
• Требует точного подбора отверстия в коробке - диаметр должен точно соответствовать наружному размеру муфты.

Примеры использования

• Подключение кабеля от датчиков давления к щиту управления на пищевом производстве;
• Проход кабеля через корпус станка с ЧПУ в условиях мойки водой под давлением;
• Соединение трубопровода с распределительной коробкой на объектах с высокой влажностью - холодильные камеры, мясопереработка;
• Электрооборудование на судах или в морских портах - устойчивость к солёной воздушной среде.

Практические советы

• Перед монтажом проверьте соответствие диаметра трубы и резьбы - даже небольшое расхождение может нарушить герметичность;
• Используйте анаэробный герметик на резьбе, если требуется максимальная герметизация - особенно в условиях вибраций;
• При работе в зонах с частыми мойками выбирайте муфту DKC 6111-16x вместо пластиковых аналогов - она не треснет от температурных ударов;
• Храните запасные муфты в сухом месте - хотя они устойчивы к коррозии, длительный контакт с влагой может вызвать осаждение солей на поверхности.
