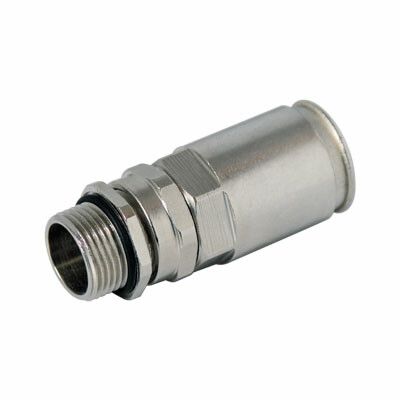

Муфта труба-коробка DN 20 с уплотнением кабеля, IP68, М20х1,5, д.8 - 12мм | 6111P20M200812 DKC ДКС

Муфта труба-коробка DN 20 с уплотнением кабеля, IP68, М20х1,5, диаметр 8–12 мм от бренда DKC (ДКС), артикул 6111p20m200812, предназначена для герметичного соединения жесткой металлической трубы с распределительной коробкой, защищая кабели от влаги, пыли и механических повреждений в условиях промышленной среды.

Назначение и область применения

Муфта труба-коробка DN 20 используется для перехода от жесткой металлической трубы к электрической коробке, корпусу оборудования или щиту. Обеспечивает герметичный ввод кабеля с сохранением степени защиты IP68. Применяется там, где важна долговечность и надежность: на производствах, в системах автоматизации, на объектах коммерческой недвижимости, в местах с повышенной влажностью, запыленностью или риском контакта с маслами и химикатами.

Технические характеристики

• Номинальный диаметр: 20 мм - соответствует стандартному размеру труб Cosmec
• Резьба: M20×1,5 - совместима с фланцами, крышками и другими элементами системы Cosmec
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: латунь - устойчива к коррозии, выдерживает перепады температур
• Материал резьбового сальника: металл - гарантирует прочность и долговечность
• Диапазон диаметров кабеля: 8–12 мм - уплотнение адаптируется к кабелям в этом интервале
• Цвет: серый - стандартизирован для промышленного оформления
• Тип конструкции: прямолинейный - позволяет проходить кабелю без изгибов внутри муфты

Совместимость и монтаж

Муфта труба-коробка DN 20 совместима с жесткими металлическими трубами серии Cosmec диаметром 8–12 мм. Для установки:

• Заведите трубу через внутреннее отверстие муфты до упора
• Установите кабель в уплотнительное кольцо - оно плотно обжимает его по диаметру
• Закрутите резьбу M20×1,5 в подготовленную резьбовую гнездо коробки или корпуса
• Не используйте силовые инструменты - затягивайте рукой до упора, чтобы не повредить резьбу или уплотнение

Перед монтажом проверьте соответствие диаметра кабеля (8–12 мм): слишком тонкий кабель не будет надежно зажат, слишком толстый - не войдет.

Безопасность и стандарты

Изделие соответствует требованиям к герметичным вводам для промышленного электрооборудования. Степень защиты IP68 означает, что муфта выдерживает постоянное погружение в воду и полностью исключает попадание пыли. Латунный корпус не поддерживает горение и не распространяет пламя, что важно для помещений с повышенными требованиями к пожарной безопасности.

Преимущества

• Высокая механическая прочность благодаря латуни - выдерживает нагрузки и удары
• Герметизация IP68 - работает даже в условиях прямого контакта с водой
• Уплотнительное кольцо не требует замены при замене кабеля того же диаметра
• Совместимость с системой Cosmec - легко интегрируется в существующие трассировки
• Устойчивость к агрессивным средам - не разрушается под действием масел, солей, кислот

Ограничения применения

• Не применяется для гибких металлорукавов - только для жестких труб диаметром 8–12 мм
• Не предназначен для частых демонтажей - многократная сборка/разборка снижает срок службы уплотнения
• Не рекомендуется использовать при температурах выше +90 C - материал уплотнения теряет эластичность
• Не подходит для кабелей с диаметром менее 8 мм или более 12 мм - возможна утечка или плохая фиксация

Примеры использования

• Подключение жесткой трубы к распределительному щиту на производстве
• Ввод кабеля в корпус насоса в пищевой промышленности
• Защита сигнальных линий на конвейерах с мойкой водой
• Монтаж в помещениях с высокой влажностью - холодильные камеры, бассейны, автосервисы

Практические советы

• Выбирайте кабель с диаметром 9–11 мм - оптимальный вариант для надежного уплотнения
• Перед установкой протестируйте герметичность: после монтажа подайте слабый воздушный поток - если воздух не просачивается, система герметична
• Не смешивайте компоненты Cosmec с продукцией других брендов - резьбы и посадочные размеры могут отличаться
• При работе в агрессивной среде периодически осматривайте уплотнение - при появлении трещин или деформаций замените муфту
• Артикул 6111p20m200812 - единственный вариант этой модели; другие номера не подходят
