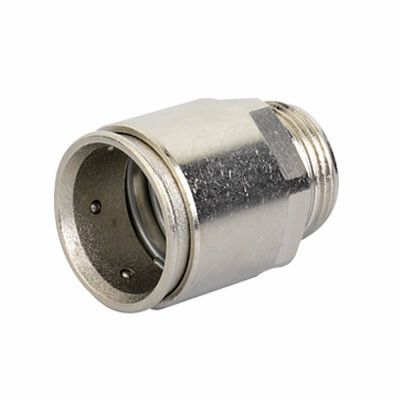

Муфта труба-коробка д.20мм, IP66/IP67, М20х1,5, никелированная латунь | 6111-A20N DKC ДКС

Муфта труба-коробка d20мм, IP66/IP67, М20х1,5, никелированная латунь от DKC (ДКС) - это надёжный переход между жесткой металлической трубой Cosmec и распределительной коробкой, обеспечивающий герметичное и механически защищённое соединение для кабельных систем в сложных условиях.

Назначение и область применения

Муфта труба-коробка d20мм, IP66/IP67, М20х1,5, никелированная латунь предназначена для соединения жесткой металлической трубы системы Cosmec с электрической коробкой. Используется там, где требуется защита кабелей от механических повреждений, влаги, пыли, химических веществ и перепадов температур. Подходит для промышленного оборудования, конвейеров, наружных установок, цехов с повышенной влажностью, пищевой и химической промышленности.

Технические характеристики

• Номинальный диаметр: 20 мм - соответствует стандартному наружному диаметру труб Cosmec
• Резьба: M20×1,5 - внутренняя резьба для плотного соединения с трубой; наружная резьба для фиксации в коробке
• Степень защиты: IP66 (защита от мощных струй воды) и IP67 (защита от временного погружения в воду до 1 метра)
• Материал корпуса: латунь с никелированным покрытием - повышает коррозионную стойкость и долговечность
• Форма: прямолинейная - позволяет прокладывать кабель без изгибов в зоне соединения
• Цвет: серый - стандартизирован для промышленных решений

Совместимость и монтаж

Муфта труба-коробка d20мм, IP66/IP67, М20х1,5, никелированная латунь совместима с трубами Cosmec диаметром 20 мм. Для монтажа:

• Накрутите муфту на наружную резьбу трубы Cosmec - используйте ключ, чтобы избежать перекоса
• Заведите наружную резьбу муфты в отверстие коробки и закрутите гайкой или контргайкой (если предусмотрено)
• Убедитесь, что резьба полностью затянута - это гарантирует уровень IP66/IP67
• Не применяйте силовые инструменты с высоким крутящим моментом - латунь мягче стали, есть риск повреждения резьбы

Безопасность и стандарты

Муфта труба-коробка d20мм, IP66/IP67, М20х1,5, никелированная латунь соответствует требованиям к герметичности IP66–IP67 по ГОСТ 14254. Никелированное покрытие снижает риск электрохимической коррозии. Продукт предназначен для работы в средах с наличием масел, солей и агрессивных паров - не подлежит использованию в взрывоопасных зонах без дополнительной сертификации ATEX/IECEx.

Преимущества

• Высокая герметичность - предотвращает попадание влаги и пыли в коробку, продлевает срок службы кабелей
• Коррозионная стойкость - никелированная латунь выдерживает длительное воздействие влаги, химикатов и солевых осадков
• Жесткая конструкция - исключает деформацию при нагрузках, сохраняет целостность кабельной трассы
• Простота сборки - резьбовое соединение требует минимум инструментов и времени

Ограничения применения

• Не предназначена для использования в зонах с постоянным погружением в жидкость - IP67 допускает лишь временное погружение
• Не рекомендуется применять в условиях частых ударных нагрузок - латунь менее устойчива к ударам, чем сталь
• Не подходит для систем с напряжением выше 1000 В переменного тока без проверки изоляционных характеристик
• Не использовать в качестве основного элемента крепления - только как переходник между трубой и коробкой

Примеры использования

• Подключение кабелей питания к станкам с ЧПУ внутри цеха с мойкой
• Прокладка сигнальных линий в холодильных камерах с высокой влажностью
• Соединение кабелей управления с распределительными щитами на открытых площадках
• Обвязка кабелей в пищевом производстве - устойчивость к моющим средствам и пару

Практические советы

• Перед монтажом проверьте соответствие диаметра трубы - даже небольшое отклонение (например, 19,8 мм вместо 20 мм) может нарушить герметичность
• При работе с агрессивными средами периодически осматривайте резьбу - при появлении белого налёта (солей) протирайте сухой тканью
• Не смешивайте эту муфту с другими сериями - резьба M20×1,5 в системе Cosmec отличается шагом от аналогов других брендов
• Артикул 6111-a20n - всегда заказывайте комплектом с подходящими трубами и коробками Cosmec, чтобы гарантировать совместимость
