Муфта трубная МТ-15 У2 IP43 | zeta40417 ЗЭТАРУС (Завод электротехнической арматуры)

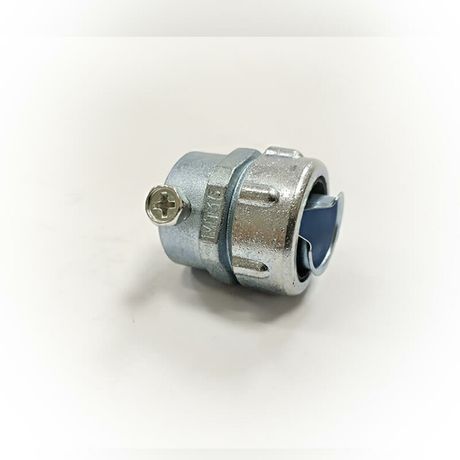

Муфта трубная МТ-15 У2 IP43 от ЗЭТА Новосибирск - это надежное соединение между металлическим рукавом или шлангом электромонтажным (ШЭМ) и жесткой трубой электропроводки. Простая в установке, она обеспечивает герметичность и фиксацию в условиях повышенной влажности и перепадов температур, сохраняя целостность проводки.

Назначение и область применения

Муфта трубная МТ-15 У2 IP43 используется для перехода от гибкого металлорукава (например, Р3ЦХ, Р3ЦП, МРПИ) или шланга электромонтажного (ШЭМ) к жесткой трубе системы электропроводки. Подходит для внутренней прокладки в помещениях с нормальной и повышенной влажностью - например, на заводах, в цехах, лабораториях, торговых комплексах. Не применяется для открытой прокладки на улице или в местах с постоянным воздействием прямых осадков.

Технические характеристики

• Номинальный диаметр: 15 мм - соответствует стандартному размеру металлорукавов и труб диаметром 1/2 дюйма.
• Материал корпуса: Поливинилхлорид (PVC) - устойчив к коррозии, химически инертен, не проводит ток.
• Степень защиты: IP43 - защищает от твердых частиц больше 1 мм и брызг воды под углом до 60° от вертикали.
• Климатическое исполнение: У2 - рассчитана на работу в умеренном климате при температурах от –25 C до +100 C.
• Тип исполнения: Вставной - позволяет легко вставить трубу и металлорукав с двух сторон.
• Материал уплотнения: Резина МБС - эластична, долговечна, устойчива к маслам и влаге.
• Покрытие: Без покрытия - поверхность матовая, не требует дополнительной антикоррозийной обработки.

Совместимость и монтаж

Муфта трубная МТ-15 У2 IP43 совместима с металлорукавами Р3ЦХ, Р3ЦП, МРПИ и шлангами электромонтажными (ШЭМ) того же диаметра - 15 мм. Для монтажа необходимо:

• Вставить трубу электропроводки в один конец муфты до упора.
• Надеть на металлорукав оконцеватель (входит в комплект) и вставить его во второй конец муфты.
• Затянуть накидную гайку (тоже в комплекте) - это обеспечит плотное прилегание и предотвратит выскальзывание.

Не требуется сварка, клей или специальные инструменты - достаточно обычного ключа для затяжки гайки. Комплектация включает корпус, оконцеватель, уплотнитель и накидную гайку - все необходимые элементы уже есть.

Безопасность и стандарты

Муфта трубная МТ-15 У2 IP43 соответствует требованиям ГОСТ Р 50044–92 для электроустановок. Материал PVC не поддерживает горение и самозатухает при удалении источника пламени. Температурный диапазон –25…+100 C позволяет использовать её даже рядом с нагреваемыми элементами, но не в зонах с прямым контактом с открытым огнем или расплавленным металлом.

Преимущества

• Высокая герметичность благодаря двойному уплотнению - резина МБС и плотная посадка оконцевателя.
• Легкий вес и простота сборки снижают время монтажа на 30–40% по сравнению с металлическими аналогами.
• Устойчивость к коррозии - не ржавеет, не теряет прочность при длительной эксплуатации в сырых средах.
• Электроизоляционные свойства PVC исключают риск пробоя при случайном контакте с токоведущими частями.

Ограничения применения

• Не предназначен для наружной установки - IP43 недостаточно для защиты от дождя или струй воды.
• Не рекомендуется применять при температурах выше +100 C - материал PVC начинает деформироваться.
• Не подходит для соединений с пластиковыми трубами - только с металлическими трубами и металлорукавами.
• Не допускается механическая нагрузка на муфту - она не является опорной точкой для тяжелых кабельных трасс.

Примеры использования

• Подключение металлорукава к трубе в цехе по производству пищевых продуктов - где важна чистота и влагозащита.
• Переход от гибкого шланга ШЭМ к стальной трубе в системе автоматизации станков.
• Прокладка проводки в подвале или техническом помещении с высокой влажностью - муфта не corrode и не требует замены.

Практические советы

• Проверьте внутренний диаметр вашей трубы - он должен точно соответствовать 15 мм. Отклонение более чем +-0,5 мм может вызвать протечки или плохую фиксацию.
• Перед монтажом проверьте состояние уплотнителя - при повреждении замените его новым из комплекта.
• Не используйте силовые инструменты для затяжки накидной гайки - достаточно легкого усилия ключом. Перетяжка может растрескать PVC.
• Если муфта используется в месте с возможным попаданием пыли - дополнительно убедитесь, что металлорукав полностью заправлен в оконцеватель.
• Артикул zeta40417 - это единственный номер для заказа оригинальной муфты от ЗЭТА Новосибирск. Аналоги других брендов (ГОФРОМАТИК, ЗЭТАРУС) имеют отличия в форме уплотнителей - не взаимозаменяемы.
