Муфта вводная с наружной резьбой на металлорукав 38 типа Р3-Ц и Р3-Ц-ПВХ (МВн-38) TYCO

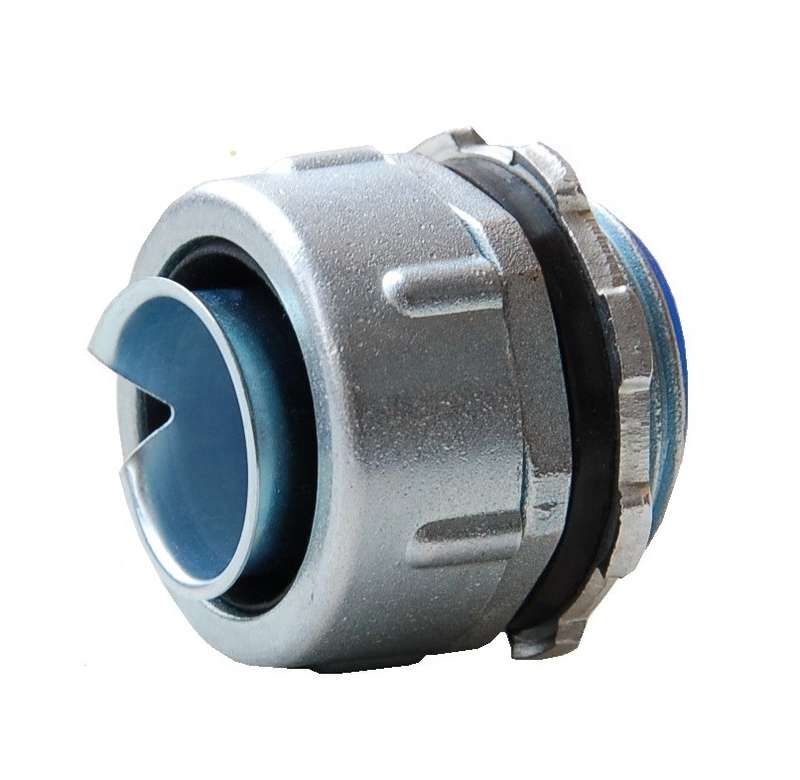

Муфта вводная с наружной резьбой для металлорукава типа Р3-Ц и Р3-Ц-ПВХ - это надёжный элемент для герметичного и безопасного подключения металлорукава к распределительным коробкам, щитам и другим корпусам электрооборудования. Бренд Ruvinil предлагает эту муфту в артикуле мвн-38, обеспечивая совместимость с популярными типами рукавов и соответствие требованиям IP54.

Назначение и область применения

Муфта вводная мвн-38 используется для фиксации металлорукава Р3-Ц и Р3-Ц-ПВХ в местах входа в электрощиты, распаячные коробки, шкафы управления и другие металлические или пластиковые оболочки оборудования. Она создаёт механическую опору и одновременно защищает внутреннюю проводку от попадания пыли и брызг воды. Применяется в промышленных установках, на станциях автоматизации, в системах конвейеров и других объектах с высокой степенью запылённости или влажности.

Технические характеристики

• Диаметр: 38 мм - соответствует внешнему диаметру металлорукава Р3-Ц и Р3-Ц-ПВХ
• Тип резьбы: трубная цилиндрическая G - позволяет плотно соединяться с резьбовыми отверстиями в корпусах оборудования
• Материал корпуса: цинковый сплав - устойчив к коррозии, обеспечивает долгий срок службы
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства помещений) и от брызг воды со всех направлений
• Цвет: серебристый - естественный цвет цинкового покрытия, не требует дополнительной окраски
• Конструкция: состоит из заземляющей гайки, двух уплотнителей, корпуса, оконцевателя и накидной гайки

Совместимость и монтаж

Муфта вводная мвн-38 совместима исключительно с металлорукавами типа Р3-Ц и Р3-Ц-ПВХ. Установка выполняется следующим образом:

• На конец металлорукава надевается накидная гайка и оконцеватель
• Затем вставляются два уплотнителя - один внутри, второй снаружи
• Муфта вводная вворачивается в резьбовое отверстие корпуса до упора
• Заземляющая гайка обеспечивает контакт между оболочкой рукава и корпусом оборудования - обязательна для соблюдения требований ПУЭ

Не используйте муфту с другими типами рукавов - несоответствие диаметра приведёт к утечке, потере защиты или повреждению уплотнителей.

Безопасность и стандарты

Муфта вводная мвн-38 соответствует требованиям степени защиты IP54, что делает её подходящей для использования в помещениях с повышенной влажностью, пылью и возможностью случайного контакта с водой. Конструкция обеспечивает надёжное заземление через цапфающую гайку, что важно для безопасности персонала и предотвращения поражения током. Соответствует общепринятым нормам для промышленного электрооборудования, однако не предназначена для взрывоопасных сред.

Преимущества

• Высокая прочность корпуса из цинкового сплава - выдерживает механические нагрузки при монтаже и эксплуатации
• Двухступенчатая система уплотнения - гарантирует герметичность даже при вибрациях
• Интегрированное заземление - не требует дополнительных проводников
• Простота сборки - не нужны специальные инструменты, достаточно ключа на 22–24 мм
• Совместимость с двумя типами рукавов - Р3-Ц и Р3-Ц-ПВХ - снижает необходимость хранить несколько видов муфт

Ограничения применения

• Не применяется в условиях постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендовано использование в агрессивных химических средах - цинковый сплав может подвергаться коррозии при воздействии кислот или солевых растворов
• Не подходит для рукавов с диаметром менее 35 мм или более 40 мм - риск протечки и нарушения заземления
• Не предназначен для взрывоопасных зон (Zone 1/2, Div. 1/2) - отсутствует сертификат ATEX или IECEx

Примеры использования

• Подключение металлорукава к щиту управления станком на заводе
• Ввод силового кабеля в распределительную коробку на производственной линии
• Фиксация гибкого кабельного канала в шкафу автоматики на тепловой станции
• Монтаж вентиляционного оборудования с защитой от пыли и влаги

Практические советы

• Перед монтажом проверьте, чтобы резьба в корпусе была целой и не имела повреждений - деформированная резьба нарушит герметичность
• Не затягивайте накидную гайку слишком сильно - это может повредить уплотнители и вызвать трещины в цинковом корпусе
• Обязательно проверяйте контакт заземляющей гайки после установки - используйте тестер сопротивления
• Если используется Р3-Ц-ПВХ, убедитесь, что оконцеватель правильно установлен - он отличается по форме от оконцевателя для обычного Р3-Ц
• Храните муфты в сухом месте - влага может вызвать белый налёт на цинке, хотя это не влияет на работоспособность
