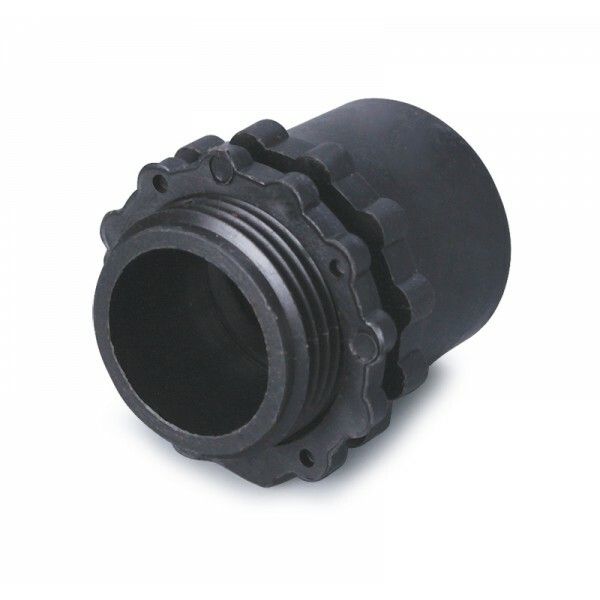

Муфта вводная МВП 38 для металлорукава с наружн. резьбой Fortisflex 49651 КВТ

Муфта вводная МВП 38, МВПнг 38 Fortisflex предназначена для надёжного ввода металлорукава в корпуса распределительных щитов и другого электрооборудования. Изделие выполнено из прочного ПВХ, обеспечивает фиксацию рукава с наружной резьбой и защищает от попадания твердых частиц размером более 1 мм. Артикул 49651 соответствует требованиям промышленной автоматизации.

Назначение и область применения

Муфта вводная МВП 38, МВПнг 38 Fortisflex используется для герметичного прохода металлорукава через стенки шкафов, щитов и корпусов электрооборудования. Применяется в промышленных системах управления, на станках, конвейерах, в цехах с высокой запылённостью. Подходит для ввода-вывода проводов и кабелей, уложенных в металлорукава совместимых типов.

Технические характеристики

• Резьба: 1½" (наружная) - позволяет плотно соединить муфту с гнездом в корпусе щита;
• Номинальный диаметр: 41,2 мм - оптимально для металлорукавов с внешним диаметром до 40–42 мм;
• Длина резьбы: 19,5 мм - достаточна для надёжного завинчивания в стандартные отверстия;
• Материал корпуса: ПВХ - устойчив к коррозии, химически инертен, не проводит ток;
• Степень защиты: IP40 - предотвращает доступ твёрдых предметов больше 1 мм, но не защищает от воды;
• Диапазон температур: от –30 C до +75 C - работает в холодных помещениях и нагреваемых зонах;
• Цвет: чёрный - снижает видимость загрязнений, подходит для промышленной среды.

Совместимость и монтаж

Муфта вводная МВП 38, МВПнг 38 Fortisflex совместима с металлорукавами следующих типов: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS (с протяжкой и без), Р3-ЦХ. Для установки требуется подготовленное отверстие с внутренней резьбой 1½". Муфта ввинчивается вручную или с помощью ключа - не требует сверления или дополнительных креплений. Убедитесь, что наружный диаметр металлорукава не превышает 41,2 мм - иначе возможен перегиб или повреждение жил.

Безопасность и стандарты

Изделие соответствует требованиям к изоляции и механической защите для промышленного оборудования. Степень защиты IP40 гарантирует безопасность от контакта с крупными твёрдыми объектами, однако не заменяет водонепроницаемую защиту. Не применяйте в условиях постоянного воздействия воды, брызг или влажной среды - для этого нужны муфты с IP65 и выше.

Преимущества

• Устойчивый к коррозии материал ПВХ - долгий срок службы даже в агрессивных средах;
• Фиксация без дополнительных элементов - экономит время при сборке щитов;
• Чёткая резьба и точные размеры обеспечивают плотное соединение без люфтов;
• Поддерживает работу в широком температурном диапазоне - подходит для холодных складов и нагретых цехов.

Ограничения применения

• Не предназначен для использования во влажных и открытых помещениях - IP40 не защищает от жидкости;
• Не рекомендуется применять с металлорукавами диаметром более 42 мм - риск деформации или плохой фиксации;
• ПВХ теряет эластичность ниже –30 C - при экстремально низких температурах возможна хрупкость;
• Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты Ex.

Примеры использования

• Ввод металлорукава в силовой щит на производстве с ЧПУ-станками;
• Проход кабельных трасс через стену распределительного пункта в пищевой промышленности;
• Подключение датчиков и исполнительных механизмов в цехах с повышенным уровнем пыли;
• Заводская комплектация шкафов управления насосных станций.

Практические советы

• Перед монтажом проверьте соответствие диаметра металлорукава и номинального отверстия муфты - 41,2 мм является максимальным значением;
• Не затягивайте резьбу слишком сильно - ПВХ легко трескается при перегрузке;
• Если нужна защита от влаги, используйте пару с уплотнителем или переходник с IP65/IP67;
• Артикул 49651 - одинаковый для обоих брендов: Fortisflex и КВТ; различия только в упаковке и маркировке.
