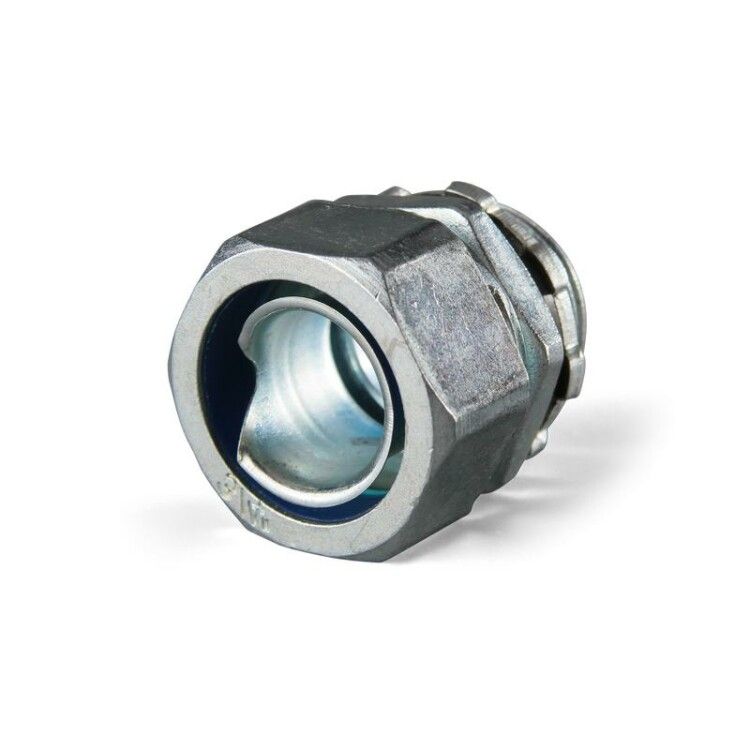

Муфта вводная ВМ-38-М50 | 88910 Fortisflex КВТ

Муфта вводная ВМ-38-М50 от Fortisflex и КВТ предназначена для надёжного ввода металлорукава в корпуса распределительных щитов и другого электрооборудования. Благодаря прочному цинковому корпусу и защите IP54, она устойчива к механическим воздействиям и пыли, сохраняя герметичность даже в сложных условиях.

Назначение и область применения

Муфта вводная ВМ-38-М50 используется для прохода металлорукава через стенки шкафов, щитов и корпусов электрооборудования. Она обеспечивает фиксацию рукава, предотвращает его выскальзывание и сохраняет степень защиты устройства. Подходит для установки в промышленных, энергетических и транспортных объектах, где требуется защита от пыли и брызг воды.

Технические характеристики

• Резьба: M50×1,5 - метрическая, соответствует стандарту EN 60423; позволяет плотно закручивать муфту в подготовленное отверстие.
• Номинальный диаметр: 38 мм - оптимальна для металлорукавов с наружным диаметром до 38 мм.
• Исполнение: Прямолинейное - не имеет изгиба, подходит для прямых проходов.
• Материал корпуса: Цинк, литьё под давлением - высокая прочность, устойчивость к деформациям, долгий срок службы.
• Температура эксплуатации: от –60 C до +120 C - работает в экстремальных температурных режимах, включая холодильные камеры и нагреваемые зоны.
• Тип соединения: Резьбовое - надёжное крепление без необходимости сварки или клепки.
• Габаритные размеры: 50×32 мм - компактная форма, легко помещается в ограниченном пространстве.
• Степень защиты (IP): IP54 - защита от пыли (не полностью, но достаточная для большинства условий) и брызг воды со всех направлений.

Совместимость и монтаж

Муфта вводная ВМ-38-М50 совместима с широким спектром металлорукавов, включая модели: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг «INOX», МРПИнг «DIESEL», Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой (в том числе 20 м), Р3-ЦХ и Р3-Ц. Установка выполняется путём ввинчивания в подготовленное резьбовое отверстие в корпусе щита. Диаметр отверстия должен точно соответствовать резьбе M50×1,5. Перед монтажом проверьте целостность резьбы и наличие чистой поверхности вокруг отверстия.

Безопасность и стандарты

Муфта вводная ВМ-38-М50 соответствует требованиям стандарта EN 60423 для резьбовых соединений. Степень защиты IP54 обеспечивает безопасную работу в помещениях с повышенной запылённостью и возможными брызгами воды, что снижает риск короткого замыкания и повреждения внутреннего оборудования.

Преимущества

• Высокая механическая прочность благодаря литому цинковому корпусу.
• Устойчивость к перепадам температур - подходит для работы в суровых климатических условиях.
• Легкий и быстрый монтаж - не требует специального инструмента, достаточно гаечного ключа.
• Широкая совместимость с популярными типами металлорукавов, используемых в промышленности.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного контакта с жидкостью.
• Не рекомендуется использовать в средах с агрессивными химическими веществами - покрытие отсутствует, материал подвержен коррозии при длительном воздействии кислот или солей.
• Подходит только для металлорукавов с внешним диаметром до 38 мм - использование более крупных рукавов вызовет неплотное прилегание и потерю герметичности.

Примеры использования

• Ввод металлорукава в силовые щиты на заводе с высокой запылённостью.
• Проход проводов через стенку холодильной камеры - учитывая диапазон температур от –60 C.
• Фиксация рукава в распределительных пунктах на железнодорожных станциях или автобусных парках.
• Монтаж в системах автоматизации с использованием металлических трубопроводов и кабельных каналов.

Практические советы

• Перед установкой проверьте, чтобы резьба в корпусе щита была чистой и не имела повреждений - иначе муфта ВМ-38-М50 не будет герметично прилегать.
• Не затягивайте слишком сильно - переусердствование может повредить резьбу в цинковом корпусе.
• Если планируете применение в агрессивной среде, рассмотрите возможность дополнительной защиты (например, герметика на основе силикона) - хотя сама муфта не имеет покрытия.
• Для удобства монтажа используйте гаечный ключ подходящего размера - резьба M50 требует точного усилия.
• Артикул 88910 - один из самых распространённых в линейке Fortisflex и КВТ, всегда есть в наличии - можно заказывать в запас.
