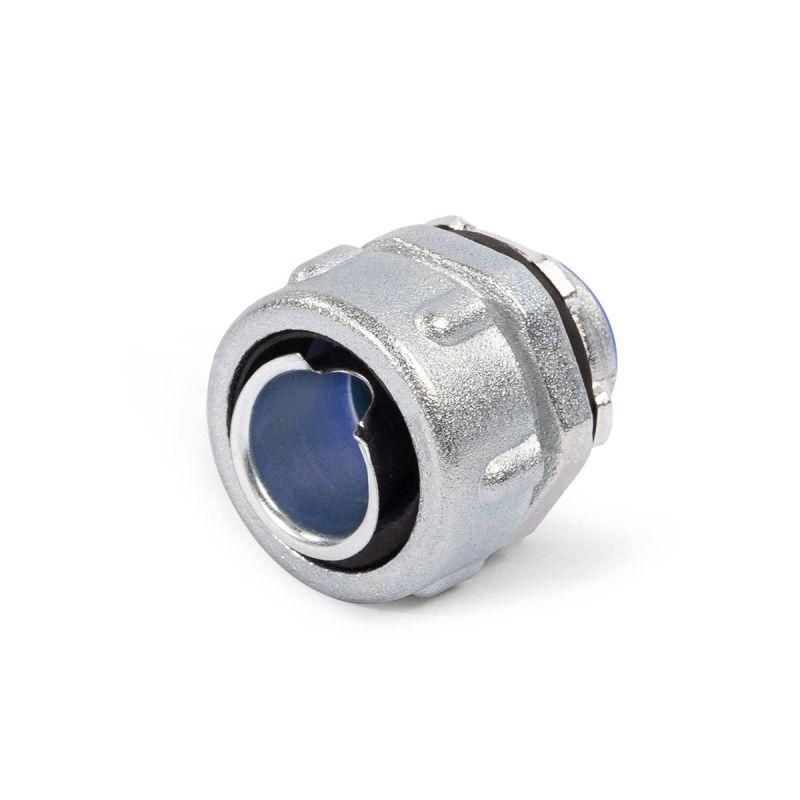

Муфта вводная РКн 38 для металлорукава с резьбой G (Fortisflex) - 87895 КВТ

Муфта вводная РКн-38 от Fortisflex и КВТ предназначена для надёжного ввода металлорукава в корпуса распределительных щитов и другого электрооборудования. Её компактная конструкция и степень защиты IP54 обеспечивают безопасную работу в условиях пыли и влаги, а резьбовое соединение упрощает монтаж на стандартные трубы.

Назначение и область применения

Муфта вводная РКн-38 используется для герметичного прохода металлорукава через стенку шкафа, щита или корпуса оборудования. Она фиксирует рукав и предотвращает попадание пыли и брызг внутрь. Подходит для установки в промышленных, энергетических и коммерческих объектах - например, на станках, конвейерах, системах автоматизации.

Технические характеристики

• Номинальный диаметр: 38 мм - соответствует внешнему диаметру металлорукава МРПИнг и аналогов
• Тип резьбы: трубная (газовая) - совместима с резьбой на металлорукавах и переходниках стандарта G
• Длина резьбы: 15,7 мм - достаточна для плотного зацепления с гайкой и обеспечения герметичности
• Материал корпуса: цинк, литьё под давлением - прочный, коррозионностойкий, не требует покрытия
• Тип соединения: резьбовой - позволяет собирать и разбирать муфту без инструмента, кроме газового ключа
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточно для большинства помещений) и брызг воды из любого направления
• Габариты: 47,7×32×0 мм - плоская форма удобна для монтажа в тесных местах
• Исполнение: прямолинейное - вход и выход находятся на одной оси, минимизирует изгибы проводки
• Температурный диапазон: от –60 до +120 C - работает в холодных складах и нагреваемых помещениях

Совместимость и монтаж

Муфта вводная РКн-38 совместима с металлорукавами следующих типов: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг (INOX), МРПИнг «DIESEL», МР (INOX), Р3-ЦПнг LS, Р3-ЦПнг LS с протяжкой (включая версии 20 м), Р3-ЦХ, Р3-Ц. Для монтажа требуется газовый ключ - накидная гайка специально рассчитана под него. Установка выполняется путём ввинчивания муфты в подготовленное отверстие в корпусе щита. Диаметр отверстия должен точно соответствовать 38 мм. Герметичность достигается за счёт плотной затяжки резьбы - не перетягивайте, чтобы не повредить цинковую резьбу.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 и IEC 60529. Муфта вводная РКн-38 не содержит свинца и других запрещённых веществ, что делает её пригодной для использования в зонах с повышенными экологическими нормами. Примечание: материал корпуса - цинковый сплав, не является взрывозащищённым; не применяйте в опасных зонах с горючими газами или пылью.

Преимущества

• Устойчивость к механическому воздействию благодаря литому цинковому корпусу
• Не требует дополнительного покрытия - не ржавеет даже при длительном контакте с влагой
• Легко заменяема - можно демонтировать и установить новую без вскрытия всего щита
• Поддерживает широкий температурный режим - подходит для холодильных камер и тепловых агрегатов
• Форма и размер позволяют использовать в ограниченных пространствах

Ограничения применения

• Не предназначен для использования в средах с постоянным погружением в воду - IP54 не гарантирует герметичность при непрерывном контакте с жидкостью
• Не рекомендуется применять в зонах с высоким уровнем коррозионной активности (например, морской воздух, химические производства) - цинк уязвим к агрессивным солям
• Не подходит для ввода неметаллических кабельных каналов - только для металлорукавов указанных типов
• Запрещено использование в качестве элемента взрывозащиты - не имеет маркировки Ex

Примеры использования

• Ввод металлорукава в силовые щиты на заводе
• Проход через стенку распределительного пункта в пищевой промышленности
• Подключение датчиков и исполнительных механизмов на конвейере
• Монтаж в холодильных камерах - выдерживает низкие температуры
• Обустройство электроснабжения на открытых площадках с риском брызг и пыли

Практические советы

• Перед установкой проверьте, что диаметр отверстия в корпусе равен 38 мм - слишком маленькое отверстие сломает резьбу, слишком большое - нарушит герметичность
• Не используйте обычный рожковый ключ - он может повредить форму накидной гайки. Только газовый ключ с подходящими губками
• При многократной сборке/разборке смажьте резьбу графитовой смазкой - продлит срок службы и облегчит дальнейшие работы
• Если нужна более высокая защита (IP65+), выбирайте другие модели - эта муфта не предназначена для жестких условий
• Артикул 87895 - один из самых распространённых в линейке Fortisflex и КВТ, легко найти в наличии
