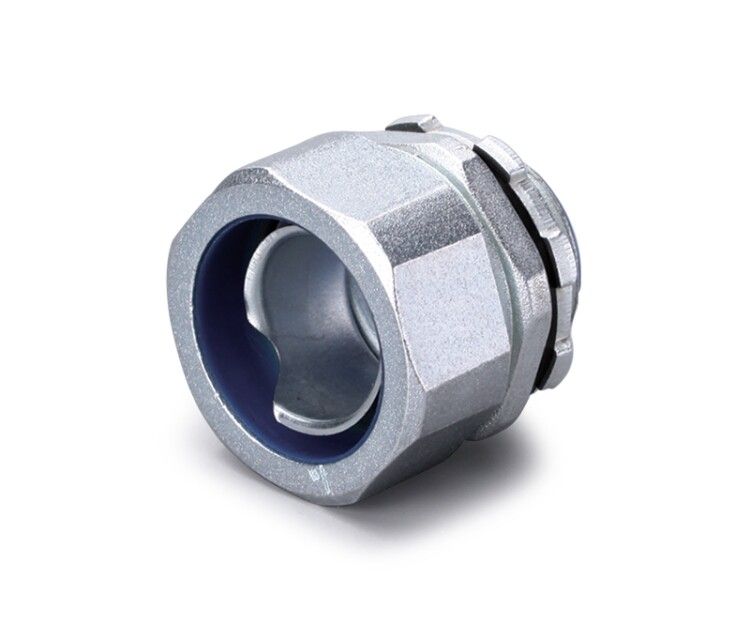

Муфта вводная для металлорукава ВМ-12 (РКн-12 (3/8"), гайка под рожковый ключ) | PR08.3775 Промрукав Строитель

Муфта вводная для металлорукава ВМ-12 (РКн-12 (3/8 дюйм), гайка под рожковый ключ) от бренда ПРОМРУКАВ предназначена для безопасного и герметичного ввода металлорукава в корпуса распределительных устройств. Артикул pr08.3775 обеспечивает надежное соединение в условиях повышенной механической нагрузки и широкого температурного диапазона.

Назначение и область применения

Муфта вводная для металлорукава ВМ-12 используется для вывода кабельных линий из металлорукава внутрь электрошкафов, щитов управления, распределительных устройств и другого технологического оборудования. Подходит как для герметичных, так и для негерметичных металлорукавов. Применяется на производствах с высокими требованиями к защите проводки - в цехах, на транспорте, в энергообъектах, где важна долговечность и устойчивость к внешним воздействиям.

Технические характеристики

• Номинальный диаметр: 3/8 дюйма - соответствует стандартному размеру входа для металлорукава РКн-12;
• Материал: сталь - обеспечивает прочность и устойчивость к деформациям при монтаже и эксплуатации;
• Температура эксплуатации: от –60 C до +120 C - работает в суровых климатических условиях, включая холодильные камеры и нагреваемые зоны;
• Крепление: гайка под рожковый ключ - позволяет плотно затянуть муфту без проскальзывания инструмента;
• Тип изделия: вводная муфта - предназначена исключительно для фиксации металлорукава на корпусе, не является соединителем между участками рукава.

Совместимость и монтаж

Муфта вводная для металлорукава ВМ-12 совместима с любыми металлорукавами типа РКн-12 (диаметром 3/8 дюйма). Для установки требуется предварительно подготовить отверстие в стенке шита подходящего диаметра - обычно 14–16 мм. После введения металлорукава через муфту гайка затягивается рожковым ключом до плотного контакта с поверхностью корпуса. Уплотнение достигается за счет формы самого изделия и давления на металлический рукав - дополнительные прокладки не требуются.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции - выдерживает ударные нагрузки и вибрацию;
• Не требует специальных инструментов - достаточно рожкового ключа для затяжки;
• Подходит для массовой сборки - одинаковый размер упрощает стандартизацию монтажа;
• Защита от попадания пыли, влаги и механических повреждений на точке ввода;
• Эстетично оформленный выход кабеля - снижает риск случайного перегиба или перетирания жил.

Ограничения применения

• Не предназначен для использования в качестве переходника между различными типами рукавов - например, РКн-12 и РКн-16;
• Не имеет собственной степени защиты IP - герметичность зависит от качества самого металлорукава и правильности затяжки;
• Не рекомендуется применять в средах с агрессивными химическими веществами - сталь подвержена коррозии без дополнительной защиты;
• Не подходит для частой демонтажа - многократные затяжки могут повредить резьбу или деформировать край рукава.

Примеры использования

• Ввод кабелей питания и управления в автоматические станки ЧПУ;
• Подключение датчиков и исполнительных механизмов на конвейерах;
• Фиксация кабельных трасс внутри распределительных щитов на тепловых электростанциях;
• Обустройство проводки в холодильных камерах и на открытых площадках с экстремальными температурами.

Практические советы

• Перед установкой проверьте внутренний диаметр металлорукава - он должен точно соответствовать 3/8 дюйма (≈9,5 мм);
• Затягивайте гайку равномерно, без усилий - переусилие может сплющить рукав и нарушить целостность жил;
• Если монтируете в агрессивную среду, покройте муфту антикоррозийным составом после установки;
• Используйте эту муфту только там, где есть возможность доступа к гайке для последующего обслуживания - она не скрытая;
• Артикул pr08.3775 - оптимальный выбор для серийного производства, где важно минимизировать количество типоразмеров.
