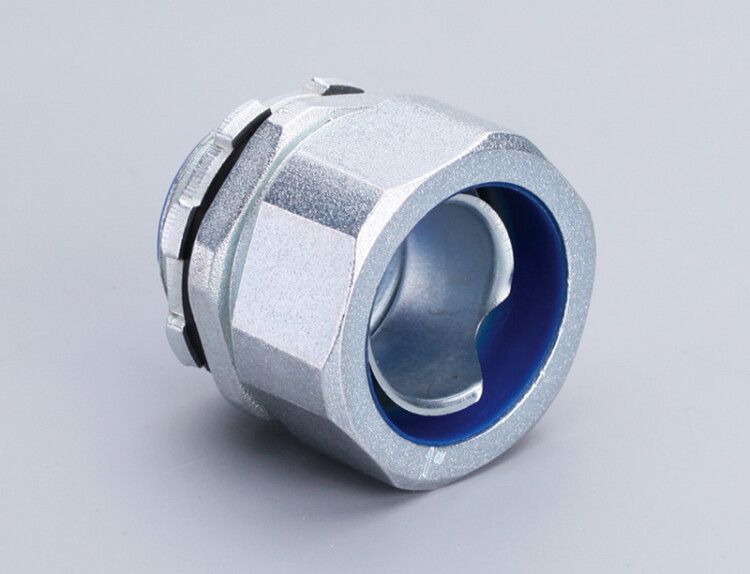

Муфта вводная ВМ-12 | 61368 Fortisflex КВТ

Муфта вводная ВМ-12 от Fortisflex и КВТ - это компактное устройство для герметичного ввода металлорукава в электрооборудование с наружной резьбой. Подходит для промышленных условий, где важна надежная защита от пыли и брызг воды.

Назначение и область применения

Муфта вводная ВМ-12 используется для вывода металлорукава через стенки шкафов, щитов и другого оборудования. Она обеспечивает плотное, герметичное соединение между металлической трубкой и корпусом устройства. Применяется в промышленности там, где требуется защита проводов от внешних воздействий - например, на станках, конвейерах, автоматизированных линиях.

Технические характеристики

• Диаметр входа: 12 мм - подходит для металлорукавов соответствующего внутреннего диаметра
• Тип резьбы: наружная, длина резьбы 12 мм - позволяет закручивать муфту в подготовленное отверстие с внутренней резьбой
• Материал корпуса: цинковый сплав (литье под давлением) - прочный, устойчив к механическим нагрузкам
• Степень защиты: IP54 - защищает от пыли (не полностью, но значительно снижает её попадание) и от брызг воды со всех сторон
• Температурный диапазон: от –60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и нагреваемые зоны
• Форма: прямолинейная - не требует поворотов, удобна для прямых проходов
• Габариты: 31×19,7×0 мм - тонкий профиль, занимает минимум места
• Цвет: стальной - едва заметен на фоне металлических поверхностей
• Покрытие поверхности: отсутствует - не имеет дополнительного антикоррозийного слоя, кроме базового цинкового

Совместимость и монтаж

Муфта вводная ВМ-12 совместима с резьбовыми сальниками и фитингами, имеющими внутреннюю резьбу M12×1,25. Подходит для установки в корпуса с предварительно просверленными отверстиями под резьбу. Соединяется с:

• МРПИнг NORD
• МРПИнг(INOX)
• МР(INOX)
• Р3-ЦПнг-LS
• Р3-ЦПнг-LS с протяжкой (в том числе 20 м)
• Р3-ЦХ

Установка: вкрутите муфту в отверстие корпуса до упора, затем вставьте металлорукав в центральный канал и затяните гайку сальника. Убедитесь, что резьба не перекошена - это гарантирует герметичность.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 и IEC 60529. Конструкция рассчитана на работу в условиях повышенной запылённости и возможного контакта с водой (например, мойка оборудования). Однако не предназначена для постоянного погружения или воздействия струй воды под высоким давлением.

Преимущества

• Высокая механическая прочность благодаря литому цинковому сплаву
• Устойчивость к широкому температурному диапазону - от Arctic до печных зон
• Простая установка без необходимости сварки или клепки
• Поддерживает герметичность даже при вибрациях и частых температурных колебаниях

Ограничения применения

• Не предназначен для использования во взрывоопасных средах - нет сертификата взрывозащиты
• Не рекомендован для длительного контакта с агрессивными химикатами - материал не имеет специального покрытия
• Запрещено использовать с металлорукавами большего диаметра - риск потери герметичности
• Отсутствие антикоррозийного покрытия вне цинкового слоя - в агрессивных средах (морской воздух, кислоты) срок службы может снизиться

Примеры использования

• Ввод металлорукава в распределительный щит на заводе с высокой запылённостью
• Соединение двух участков металлорукава на конвейере в пищевой промышленности
• Проход через стенку термической камеры для подключения датчиков температуры
• Подключение питания к насосу в условиях сырости и периодических орошений

Практические советы

• Перед установкой проверьте диаметр отверстия в корпусе - он должен точно соответствовать наружной резьбе М12×
• Не используйте силовые инструменты при затяжке - достаточно ручного усилия; переусилие может деформировать резьбу
• Если планируете применение в агрессивной среде, дополнительно смажьте резьбу термостойкой смазкой
• При использовании с длинными металлорукавами (более 10 м) учтите вес - муфта не рассчитана на значительную нагрузку на вытягивание
• Артикул 61368 - один из самых распространённых в линейке Fortisflex и КВТ, легко заменяемый аналогами
