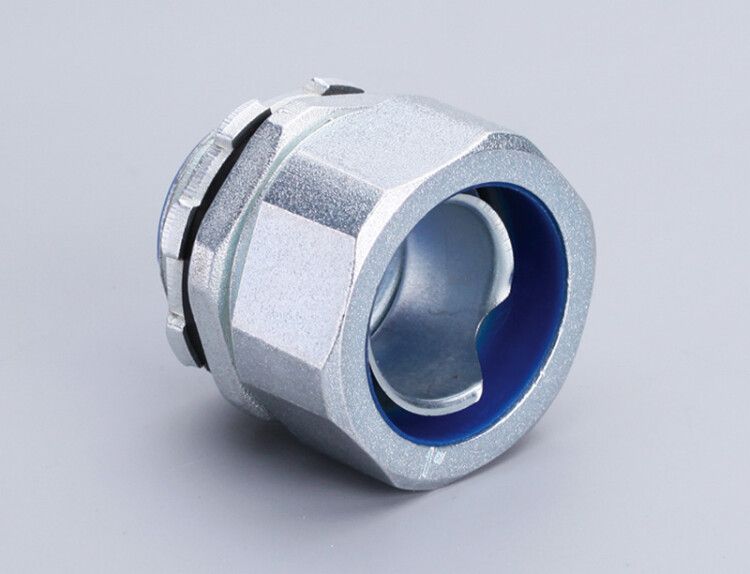

Муфта вводная ВМ-10 | 61367 Fortisflex КВТ

Муфта вводная ВМ-10 от Fortisflex и КВТ - это компактное устройство для герметичного ввода металлорукава в электрооборудование, обеспечивающее надёжную фиксацию и защиту от пыли и брызг воды. Артикул 61367 подходит для промышленных систем, где важна механическая прочность и устойчивость к перепадам температур.

Назначение и область применения

Муфта вводная ВМ-10 используется для вывода металлорукава через стенки шкафов, распределительных щитов и другого промышленного оборудования. Она обеспечивает плотное, герметичное соединение между металлической трубкой и корпусом устройства. Также применяется для стыковки двух участков металлорукава - например, когда один конец муфты соединён с рукавом, а второй - с ответной резьбой типа СТМ(Р).

Технические характеристики

• Диаметр входа: 10 мм - подходит для металлорукавов с наружным диаметром до 10 мм
• Тип конструкции: наружная резьба - позволяет закручивать муфту внутрь гнезда с внутренней резьбой
• Материал корпуса: цинковый сплав (литьё под давлением) - высокая прочность, устойчивость к деформациям
• Степень защиты: IP54 - защищает от пыли (не полностью, но ограничивает её попадание) и от брызг воды со всех сторон
• Температурный диапазон: от –60 C до +120 C - работает в условиях экстремального холода и нагрева
• Форма: прямолинейная - не имеет угловых поворотов, подходит для прямого прохода
• Габариты: 26,2 × 16,2 мм - компактный размер для установки в ограниченном пространстве
• Цвет: стальной - естественный цвет цинкового сплава, без дополнительного покрытия
• Соединение с корпусом: резьбовое - надёжное, не требует сварки или клепки

Совместимость и монтаж

Муфта вводная ВМ-10 совместима с большинством типов металлорукавов, используемых в промышленности:

• МРПИнг NORD
• МРПИнг(INOX)
• МР(INOX)
• Р3-ЦПнг-LS и его модификации (с протяжкой, 20 м)
• Р3-ЦХ

Установка выполняется просто: муфта завинчивается в подготовленное резьбовое отверстие в корпусе оборудования. Диаметр резьбы соответствует стандартному размеру 10 мм - проверьте соответствие резьбы на вашем оборудовании перед монтажом. Для герметизации рекомендуется использовать резиновые или силиконовые уплотнители, если они предусмотрены конструкцией рукава.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 и IEC 60529. Устройство не содержит токсичных материалов и безопасно при работе в помещениях с повышенными требованиями к электробезопасности. Температурный диапазон позволяет применять муфту даже в холодильных камерах и рядом с нагревательными элементами.

Преимущества

• Высокая механическая прочность благодаря литому цинковому сплаву - выдерживает нагрузки при монтаже и эксплуатации
• Не требует специальных инструментов для установки - достаточно обычного ключа
• Подходит для многократной сборки/разборки без потери герметичности
• Широкий температурный диапазон делает её универсальной для различных условий эксплуатации

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает защиту от струй или затопления
• Не подходит для сред с агрессивными химическими веществами - материал не имеет антикоррозийного покрытия
• Не используется для ввода кабеля напрямую - только через металлорукав
• Отсутствие защитного покрытия снижает долговечность в условиях высокой влажности или солевых осадков - требуется дополнительная защита в открытых зонах

Примеры использования

• Ввод металлорукава в корпус частотного преобразователя на производственной линии
• Соединение секций металлорукава на конвейере в пищевой промышленности
• Заглушка выхода проводки в распределительном щите на холодильном складе
• Переход от жесткой трубы к гибкому рукаву в системе автоматизации станков

Практические советы

• Перед установкой проверьте внутреннюю резьбу в корпусе - она должна точно соответствовать наружной резьбе ВМ-10 (диаметр 10 мм)
• Не переусердствуйте при затяжке - перегрузка может повредить резьбу или вызвать трещины в литом корпусе
• Если оборудование находится во влажной среде, рассмотрите использование дополнительных уплотнителей или герметиков на основе силикона
• Артикул 61367 - единственный вариант в этой серии с таким сочетанием диаметра и материала; аналоги других брендов могут иметь другие размеры резьбы
• Муфта вводная ВМ-10 не заменяет кабельные вводы - она служит исключительно для металлорукавов
