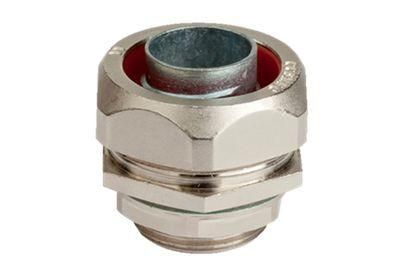

Монтажный комплект муфта металлорукав-коробка DN 10, М16х1,5, наружная резьба - KIT6014-1016 ДКС

Муфта металлорукав-коробка DN 10, резьба М16х1,5, монтажный комплект DKC - это готовое решение для герметичного ввода металлорукава диаметром 10 мм в электрооборудование, шкафы и распределительные коробки. Бренд DKC обеспечил надежность через латунный корпус с никелированным покрытием и степенью защиты IP66/IP67. Артикул kit6014-1016 соответствует сериям Cosmec.

Назначение и область применения

Муфта металлорукав-коробка DN 10, резьба М16х1,5, монтажный комплект DKC предназначена для безопасного и герметичного подключения металлорукава к корпусам оборудования, электрическим шкафам, распаечным коробкам и другим устройствам с внутренними резьбовыми отверстиями. Подходит для прокладки кабелей в условиях повышенной запыленности, влажности или воздействия внешней среды. Применяется в промышленной автоматике, на транспорте, в пищевой и химической отраслях.

Технические характеристики

• Номинальный диаметр: 10 мм - совместим с металлорукавом этого размера
• Резьба: M16×1,5 - наружная метрическая, стандартная для большинства корпусов и крышек
• Материал корпуса: латунь - прочная, коррозионностойкая основа
• Покрытие: никелированное - повышает устойчивость к окислению и механическому износу
• Степень защиты: IP66/IP67 - полная защита от пыли и временного погружения в воду
• Температурный диапазон: от –40 C до +80 C - работает в суровых климатических условиях
• Тип соединения: резьбовое - фиксация без сварки и дополнительных инструментов
• Цвет: серый - визуально нейтральный, не выделяется на фоне оборудования

Совместимость и монтаж

Муфта металлорукав-коробка DN 10, резьба М16х1,5, монтажный комплект DKC включает все необходимые элементы для установки:

• Муфта-труба коробка - проходной элемент для металлорукава
• Уплотнительная прокладка - предотвращает протечки и попадание пыли
• Гайка с метрической резьбой - фиксирует изделие в отверстии корпуса

Монтаж выполняется в три шага: вставьте металлорукав в муфту, закрутите гайку на корпусе оборудования, затяните до плотного контакта. Уплотнительная муфта (дополнительно) устанавливается при необходимости усиления герметизации внутри трубки. Диаметр резьбы M16×1,5 требует подготовленного отверстия с такой же резьбой - проверьте соответствие перед установкой.

Безопасность и стандарты

Степень защиты IP66/IP67 соответствует требованиям IEC 60529. Это гарантирует работу в условиях брызг воды, струйного мытья и кратковременного погружения. Латунный корпус не содержит свинца и соответствует нормам RoHS. Никелированное покрытие снижает риск электрокоррозии в агрессивных средах.

Преимущества

• Готовый комплект - не требуется докупать уплотнители или гайки
• Высокая герметичность - защищает провода от влаги, пыли и химических веществ
• Простота монтажа - не нужны специальные инструменты, достаточно ключа
• Долгий срок службы - латунь и никель устойчивы к деформации и старению
• Широкий температурный диапазон - подходит для холодных складов и жарких цехов

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие
• Подходит только для металлорукава диаметром 10 мм - не заменяет другие размеры
• Резьба M16×1,5 должна точно совпадать с отверстием в оборудовании - несовместима с G½" или NPT
• Не рекомендовано использовать в средах с высоким содержанием кислот или щелочей - латунь может подвергаться элюции

Примеры использования

• Ввод металлорукава в шкаф управления станка ЧПУ
• Подключение датчиков к распределительному щиту на заводе
• Фиксация кабелей в коробках связи на открытых площадках
• Обвязка силовых кабелей в системах автономного освещения
• Монтаж в контейнерных зонах с частыми мойками (пищевая промышленность)

Практические советы

• Перед установкой проверьте глубину резьбового отверстия в корпусе - оно должно быть достаточным для полного вхождения гайки
• Затягивайте гайку равномерно, без перегруза - чтобы не повредить резьбу или уплотнитель
• Если используется металлический рукав с острыми краями - слегка зачистите входной край, чтобы не порвать прокладку
• Для условий с высокой вибрацией используйте дополнительную уплотнительную муфту - она увеличит долговечность соединения
• Артикул kit6014-1016 можно заказывать в комплекте с другими элементами серии Cosmec - они совместимы по дизайну и материалам
