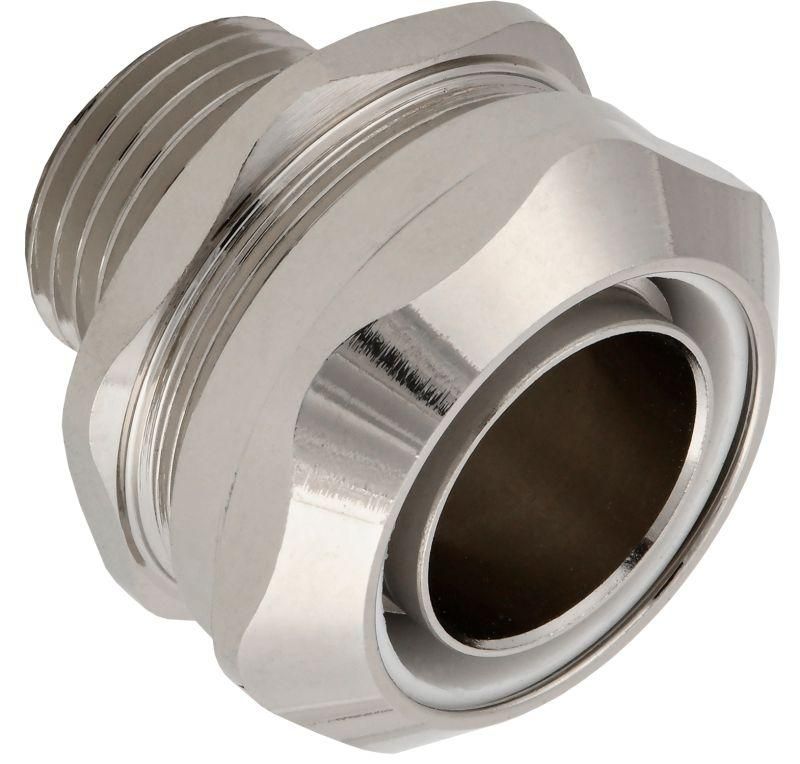

Муфта вводная MB15 М20 нерж. сталь IP67 ELASTA IEK ET-MP40D-MB-N-M20-015

Муфта вводная М20 нержавеющая сталь IP67 от IEK (ИЭК), артикул et-mp40d-mb-n-m20-015, обеспечивает герметичный ввод кабеля через стенку оборудования, защищая от пыли, воды и химических веществ. Подходит для установки в агрессивных условиях - на производствах, в пищевой и химической промышленности.

Назначение и область применения

Муфта вводная М20 нержавеющая сталь IP67 используется для безопасного прохода кабеля или металлорукава через металлические панели, шкафы, корпуса оборудования. Применяется там, где важна надёжная герметизация и устойчивость к внешним воздействиям: на производственных линиях, в моющих зонах, на объектах с высокой влажностью, в системах с частой мойкой или воздействием химикатов.

Технические характеристики

• Размер резьбы: M20×1,5 - стандартизированная метрическая резьба для плотного соединения с оборудованием
• Материал корпуса: нержавеющая сталь - устойчива к коррозии, не выделяет примеси, долговечна в агрессивной среде
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 м на 30 минут
• Диапазон диаметров кабеля/трубки: 15–21 мм - позволяет использовать кабели и металлорукава соответствующего размера
• Номинальный диаметр: 15 мм - оптимальный размер для типовых кабельных жил
• Общая длина: 34 мм - компактная форма для установки в ограниченном пространстве
• Тип соединения: резьбовое - надёжное, не требует сварки или клепки
• Исполнение: прямолинейное - кабель вводится прямо, без поворотов
• Вращающийся: да - корпус можно повернуть вокруг оси после затяжки, чтобы удобно направить кабель
• Неразъемный: да - конструкция цельная, не предусматривает демонтажа без повреждения

Совместимость и монтаж

Муфта вводная М20 нержавеющая сталь IP67 совместима с любым оборудованием, имеющим резьбу M20×1,5. Для монтажа просверливается отверстие диаметром 20–22 мм в стенке шкафа или корпуса. Муфта вставляется в отверстие и закручивается гайкой с внутренней стороны. Кабель или металлорукав протягивается через центральное отверстие; уплотнение формируется автоматически при затяжке. Благодаря вращающемуся корпусу, кабель можно легко направить в нужную сторону после фиксации муфты.

Безопасность и стандарты

Муфта соответствует требованиям к герметизации IP67, что гарантирует работу в условиях повышенной влажности, брызг и кратковременного контакта с водой. Материал - нержавеющая сталь - не содержит токсичных элементов, не выделяет вредных веществ даже при нагреве. Соответствует нормам безопасности для промышленного электрооборудования.

Преимущества

• Высокая механическая прочность - нержавеющая сталь выдерживает удары, вибрацию и давление
• Устойчивость к химическим средам - не разрушается при контакте с фенолами, спиртами, антифризами, соляными растворами
• Герметичность без дополнительных уплотнителей - конструкция сама создаёт плотное соединение
• Возможность регулировки направления кабеля - благодаря вращающемуся корпусу снижаются нагрузки на провода
• Долгий срок службы - материал не ржавеет, не теряет форму даже при постоянной эксплуатации

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное погружение
• Подходит только для кабелей и рукавов диаметром 15–21 мм - меньшие или большие диаметры не обеспечивают герметичность
• Неразъемная конструкция - нельзя заменить уплотнение или переставить кабель без удаления всей муфты
• Требуется точное соответствие резьбы M20×1,5 - несовместима с другими типами резьб (G1/2, NPT и др.)

Примеры использования

• Ввод кабеля питания в шкаф управления станком на пищевом производстве
• Проход кабеля через стенку холодильной камеры с частой мойкой
• Подключение датчиков в химическом цеху, где есть пары растворителей
• Фиксация кабеля в распределительном щите на открытой площадке с высокой влажностью

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 15–21 мм, иначе будет утечка
• Затягивайте гайку равномерно, не переусердствуйте - перегрузка может деформировать уплотнение
• Если кабель слишком жёсткий, предварительно согните его под углом перед вводом - так снизите риск повреждения изоляции
• Для длительной работы в агрессивной среде рекомендовано периодическое осмотреть место ввода на предмет коррозии - хотя нержавейка устойчива, грязь и солевые отложения могут задерживаться
• Артикул et-mp40d-mb-n-m20-015 - это часть серии ELASTA от IEK (ИЭК); при замене используйте именно этот артикул для сохранения совместимости
