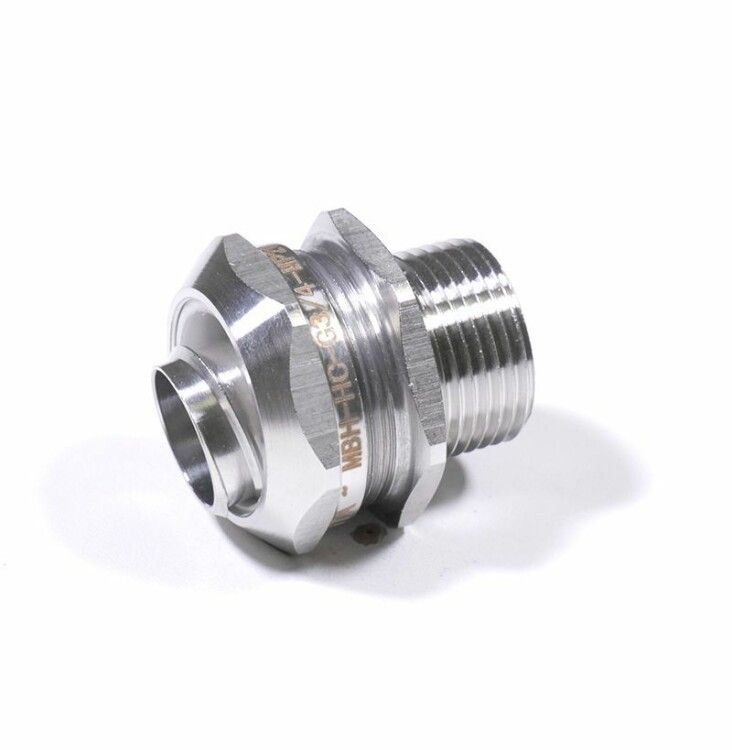

Муфта вводная МВН-НС-G3/4-МР25 IP67 с наружной резьбой — это герметичный элемент для ввода кабеля в металлорукаве напрямую в корпус оборудования. Произведённая из нержавеющей стали, муфта обеспечивает надёжную защиту от пыли и воды даже при кратковременном погружении, что делает её подходящей для тяжёлых условий эксплуатации. Артикул zeta45127 соответствует серии МВН от ЗЭТА Новосибирск.

Назначение и область применения

Муфта вводная МВН-НС-G3/4-МР25 IP67 с наружной резьбой используется для соединения металлического рукава с корпусом электрооборудования. Она позволяет безопасно провести кабель через стенку щита, шкафа или другого устройства, сохраняя целостность степени защиты IP67. Применяется там, где важна устойчивость к влаге, пыли, перепадам температур и механическим воздействиям — например, на промышленных линиях, в пищевой и химической отраслях, на открытых площадках, в холодильных камерах и на объектах с высокой влажностью.

Технические характеристики

• Размер резьбы: M20x1.5 — внутренняя резьба для плотного соединения с гофротрубой или фитингом;
• Номинальный диаметр: 25 мм — максимальный внешний диаметр кабеля или рукава, который можно ввести;
• Степень защиты: IP67 — полная защита от пыли и возможность временного погружения в воду до 1 метра на 30 минут;
• Материал корпуса: нержавеющая сталь — устойчива к коррозии, агрессивным средам и механическим повреждениям;
• Исполнение: прямолинейное — кабель вводится прямо, без изменения направления;
• Температурный диапазон: от -60 °C до +150 °C — работает в экстремальных условиях, включая глубокую заморозку и нагрев;
• Количество входов: один — одноканальный ввод;
• Неразъемный: да — конструкция цельная, без возможности демонтажа после установки;
• Размер резьбы G CTG: 3 — указывает на тип резьбы G 3/4" (дюймовая), которая совместима с фланцами и переходниками стандарта G;
• Число заходов и витков: 1 — одна начальная резьбовая линия, обеспечивает точное и прочное соединение.

Совместимость и монтаж

Муфта вводная МВН-НС-G3/4-МР25 IP67 с наружной резьбой совместима с любыми металлическими гофротрубами, имеющими внутреннюю резьбу M20x1.5. Для монтажа необходимо:

• закрутить муфту наружной резьбой G 3/4" в подготовленное отверстие в корпусе оборудования (например, в щите или распределительной коробке);
• вставить в противоположный конец гофротрубу с резьбой M20x1.5 и затянуть её до упора;
• не требуются дополнительные уплотнители — герметизация достигается за счёт точного изготовления резьб и материала корпуса.

Обратите внимание: поскольку муфта неразъемная, она устанавливается только на этапе сборки оборудования. После монтажа демонтировать её невозможно без повреждения.

Безопасность и стандарты

Муфта вводная МВН-НС-G3/4-МР25 IP67 с наружной резьбой соответствует требованиям к герметизации согласно ГОСТ Р 51318.24.1-2019 (IEC 60529) для класса защиты IP67. Материал — нержавеющая сталь — не выделяет вредных веществ, не поддерживает горение и не вызывает коррозии в контакте с большинством технологических жидкостей. Подходит для использования в зонах с взрывоопасной средой при соблюдении других норм (например, IECEx, ATEX) — однако сама муфта не имеет сертификата взрывозащиты.

Преимущества

• Высокая долговечность благодаря материалу корпуса — нержавеющая сталь служит десятилетиями даже в агрессивной среде;
• Герметичность IP67 исключает попадание влаги и пыли внутрь оборудования — снижает риск отказов и коротких замыканий;
• Широкий температурный диапазон позволяет применять муфту в суровых климатических условиях — от арктических холодов до термических циклов печей;
• Прямолинейная форма упрощает прокладку кабеля и минимизирует изгибы внутри рукава;
• Совместимость с резьбой G 3/4" обеспечивает универсальное подключение к стандартным фланцам и корпусам европейского исполнения.

Ограничения применения

• Не предназначен для частого разбора — неразъемная конструкция не допускает повторного монтажа;
• Не имеет встроенной системы заземления; требуется отдельное заземление корпуса оборудования;
• Не сертифицирована для взрывоопасных зон (ATEX/IECEx) — нельзя использовать в таких зонах без дополнительной защиты;
• Подходит только для кабелей и рукавов с наружным диаметром ≤25 мм — большие диаметры не войдут;
• Резьба G 3/4" — это наружная резьба, поэтому муфта не подходит для прямого подключения к устройству с внутренней резьбой G 3/4"; нужен переходник или фланец.

Примеры использования

• Ввод кабеля в промышленный контроллер на конвейере в пищевом цехе;
• Подключение датчиков температуры в холодильной камере с постоянной влажностью;
• Прокладка силового кабеля в оборудование для мойки деталей под давлением;
• Монтаж вентиляторов и насосов на открытом воздухе в регионах с зимними температурами ниже -50 °C;
• Соединение гофротрубы с корпусом преобразователя частоты в цехе с высоким уровнем пыли.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр вашей гофротрубы точно соответствовал M20x1.5 — малейшее отклонение нарушит герметичность;
• Если корпус оборудования имеет отверстие с резьбой G 3/4", используйте только муфту с наружной резьбой — такая комбинация гарантирует плотное соединение;
• Для работы при температурах выше 100 °C убедитесь, что кабель также рассчитан на такие условия — муфта выдерживает, а кабель — нет;
• Артикул zeta45127 — это продукт ЗЭТА Новосибирск, он полностью совместим с другими изделиями серии МВН от ЗЭТАРУС и ГОФРОМАТИК — можно менять поставщиков без переделки;
• Не применяйте смазку или герметик — они не нужны и могут нарушить работу уплотнений, сделанных из металла.
