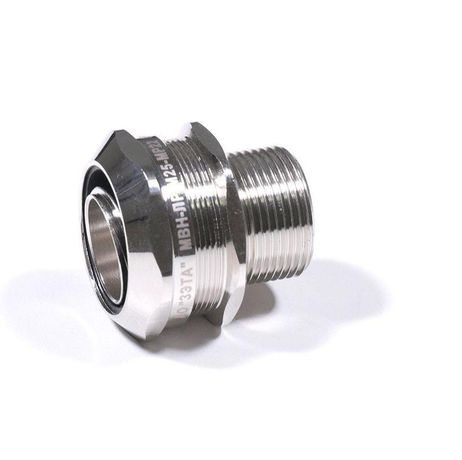

Муфта вводная с наружной резьбой МВН-ЛС-М25-МР22 IP67 | zeta45041 ГОФРОМАТИК ЗЭТА

Муфта вводная с наружной резьбой МВН-ЛС-М25-МР22 IP67 от ЗЭТА Новосибирск предназначена для надёжного ввода кабеля в металлорукаве прямо в корпус электрооборудования. Её прочная латунная конструкция с никелированным покрытием и высокой степенью защиты IP67 делает её подходящей для жестких условий эксплуатации.

Назначение и область применения

Муфта вводная с наружной резьбой МВН-ЛС-М25-МР22 IP67 используется для герметичного подключения кабельных линий, проложенных в металлорукаве, к корпусам оборудования - например, распределительным щитам, станкам, шкафам управления или взрывозащищённым устройствам. Прямолинейное исполнение позволяет легко интегрировать муфту в компактные системы без необходимости поворотов.

Технические характеристики

• Размер резьбы: M25×1,5 - внешняя метрическая резьба для плотного соединения с гайкой или корпусом оборудования;
• Диаметр прохода: 22 мм - максимальный наружный диаметр кабеля или металлорукава, который можно провести через муфту;
• Степень защиты: IP67 - полная защита от пыли и временное погружение в воду до 1 м на 30 минут;
• Материал корпуса: латунь никелированная - коррозионностойкая, механически прочная, совместима с агрессивными средами;
• Уплотнение: силикон - сохраняет эластичность при температуре от –60 C до +150 C, устойчив к УФ и старению;
• Исполнение: прямолинейное, неразъёмное - не требует сборки после установки, фиксируется одним вворачиванием;
• Климатическое исполнение: УХЛ1 - рассчитана на работу в условиях умеренного и холодного климата, в том числе с перепадами температур и повышенной влажностью;
• Количество входов: один - одиночная точка ввода кабеля;
• Совместимость с защитной трубой: да - поддерживает использование металлических и пластиковых рукавов с соответствующим наружным диаметром.

Совместимость и монтаж

Муфта вводная с наружной резьбой МВН-ЛС-М25-МР22 IP67 монтируется путём завинчивания в подготовленную внутреннюю резьбу на корпусе оборудования. Для обеспечения герметичности рекомендуется использовать уплотнительную прокладку между муфтой и поверхностью, если она не предусмотрена конструкцией оборудования. Диаметр прохода 22 мм соответствует типовым металлорукавам типа ПК, ПКМ, ПКС с наружным диаметром до 22 мм. Перед монтажом проверьте соответствие резьбы M25×1,5 на оборудовании - не все стандартные корпуса имеют такую резьбу, особенно импортные модели.

Безопасность и стандарты

Муфта вводная с наружной резьбой МВН-ЛС-М25-МР22 IP67 соответствует требованиям ГОСТ Р 51317.4.4 и IEC 60529 по степени защиты IP67. Климатическое исполнение УХЛ1 гарантирует работоспособность в соответствии с ГОСТ 15150. Материалы сертифицированы на безопасность контакта с кабельной изоляцией и не выделяют токсичных веществ при нагреве до 150 C.

Преимущества

• Высокая герметичность благодаря силиконовому уплотнению и качественной резьбе - исключает попадание влаги и пыли даже в сырых помещениях;
• Никелированная латунь устойчива к окислению, химическим воздействиям и механическим нагрузкам - долговечна в промышленной среде;
• Неразъёмная конструкция снижает риск некорректной сборки и потери деталей во время монтажа;
• Широкий температурный диапазон (-60…+150 C) позволяет применять муфту в суровых условиях - от холодильных камер до печей и термических установок;
• Поддержка ввода в металлорукаве - упрощает замену кабелей без демонтажа всей трассы.

Ограничения применения

• Не предназначен для ввода кабелей без защитной оболочки - требуется наличие металлорукава или аналогичной гофрированной трубы;
• Диаметр прохода 22 мм ограничен - не подходит для крупногабаритных кабелей с наружным диаметром более 22 мм;
• Резьба M25×1,5 не является универсальной; перед установкой необходимо сверить резьбу на оборудовании - возможны несовпадения с другими стандартами (например, G 1" или NPT);
• Не следует использовать в зонах постоянного давления выше атмосферного - муфта не предназначена для работы под давлением жидкости или газа.

Примеры использования

• Ввод кабеля питания в шкаф управления станком с ЧПУ;
• Подключение сигнальных линий к датчикам на конвейере в пищевой промышленности;
• Прокладка кабеля в бетонном коллекторе с использованием металлорукава и выводом в распределительный щит;
• Монтаж в системах освещения на открытых площадках, где есть риск намокания и запыления.

Практические советы

• Перед установкой проверьте, что металлорукав имеет наружный диаметр ≤22 мм - иначе он не войдёт в муфту;
• При затяжке резьбы используйте ключ с регулируемым моментом - переусердствовать нельзя, чтобы не деформировать латунь или уплотнение;
• Если оборудование имеет резьбу другого стандарта (например, G 1"), потребуется переходник - сама муфта не адаптируется;
• Для длительной эксплуатации в агрессивных средах (кислоты, солевые растворы) дополнительно проверяйте совместимость силикона с химическими веществами - хотя силикон устойчив, некоторые масла и растворители могут вызвать набухание;
• Артикул zeta45041 - это конкретная модель от ЗЭТА Новосибирск; аналоги от ГОФРОМАТИК или ЗЭТАРУС могут отличаться по размерам или материалу уплотнения - не заменяйте без проверки спецификаций.
