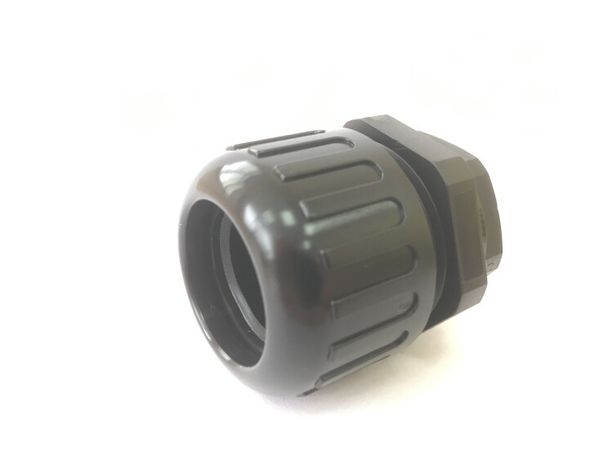

Муфта вводная для гофрированных труб ВМУ-ГТ-20 (М20) (N-MGW20-21B) усиленная IP68 черн. Промрукав PR08.3277 Строитель

Муфта вводная усиленная (IP68) для гофрированных труб черная ВМУ-ГТ-20 (М20) от ПРОМРУКАВ предназначена для надёжного ввода гофрированных и гладких труб в электромонтажные коробки и щитовое оборудование. Обеспечивает герметичность, устойчивость к механическим нагрузкам и работу в экстремальных температурных условиях.

Назначение и область применения

Муфта ВМУ-ГТ-20 (М20) используется для соединения гофрированных или гладких труб с электромонтажными коробками, распределительными щитами и другим оборудованием. Она обеспечивает герметичный и прочный вход проводов в защищённые устройства, предотвращая попадание пыли, влаги и внешних воздействий внутрь.

Подходит для установки на объектах с высокой степенью запылённости, повышенной влажностью или агрессивной средой - например, на промышленных участках, в транспорте, на открытых площадках, в системах автоматизации.

Технические характеристики

• Номинальный размер: 20 мм - соответствует наружному диаметру труб, которые можно ввести через муфту.
• Наружный диаметр: 20 мм - совпадает с номинальным размером, что позволяет использовать её с трубами стандарта M20.
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением.
• Материал: полиамид (PA) - высокопрочная, термостойкая и химически устойчивая пластиковая композиция.
• Температура эксплуатации: от –40 C до +105 C - работает в суровых климатических условиях, включая холодные регионы и нагреваемые зоны рядом с оборудованием.
• Исполнение: прямолинейное - труба проходит прямо через муфту без изгибов, удобна для прямого ввода.
• Цвет: чёрный - устойчив к УФ-излучению, не выгорает на солнце.
• Способ монтажа: открытый - устанавливается на поверхность коробки или щита, не требует скрытой заделки.
• Тип изделия: аксессуар для труб - не является самостоятельным элементом цепи, служит для соединения и защиты.

Совместимость и монтаж

Муфта ВМУ-ГТ-20 (М20) имеет резьбу М20, которая ввинчивается в стандартное резьбовое отверстие в электромонтажной коробке. Гофрированная или гладкая труба диаметром до 20 мм вставляется в противоположный конец муфты и фиксируется плотным прилеганием - дополнительная затяжка не требуется.

При монтаже важно проверить соответствие наружного диаметра трубы 20 мм. Для гофрированных труб рекомендуется предварительно слегка расширить край, чтобы он легче вошёл в муфту. Прямолинейная форма исключает необходимость поворотов - идеально для вертикального или горизонтального ввода.

Безопасность и стандарты

Высокая степень защиты IP68 соответствует требованиям международных норм IEC 60529. Материал полиамид (PA) не поддерживает горение и устойчив к большинству масел, растворителей и агрессивных сред, характерных для промышленной среды. Нет острых кромок - безопасен при работе с руками.

Преимущества

• Полная герметизация благодаря IP68 - исключает проникновение воды даже при временных подтоплениях.
• Высокая механическая прочность материала - выдерживает ударные и вибрационные нагрузки.
• Широкий температурный диапазон - надёжна в зимних условиях и возле нагревательных устройств.
• Совместима как с гофрированными, так и с гладкими трубами - универсальность снижает потребность в запасе разных типов муфт.
• Чёрный цвет и материал PA обеспечивают долговечность на открытом воздухе.

Ограничения применения

Не предназначен для использования в качестве основного крепления тяжёлых труб - не рассчитана на значительные весовые нагрузки. Не следует применять в местах постоянного контакта с открытым пламенем или при температурах выше +105 C. Не подходит для ввода труб с наружным диаметром более 20 мм - возможна потеря герметичности.

Примеры использования

• Ввод кабельных каналов в шкаф управления насосной станцией.
• Подключение гофрированной трубы к распределительному щиту на улице.
• Защита проводов в промышленном конвейере с частыми мойками.
• Монтаж вагонов, автобусов, спецтехники - где важна защита от влаги и пыли.

Практические советы

• Перед установкой убедитесь, что резьба в коробке также имеет размер М20 - иначе муфта не закрутится.
• Для гофрированных труб с жёсткой структурой - слегка прогрейте конец трубы феном перед введением, чтобы она лучше приняла форму.
• При использовании в сырых помещениях - после монтажа проверьте герметичность, продувая систему под небольшим давлением.
• Запасные части: если резьба повреждена - замените всю муфту; ремонт невозможен.
• Артикул pr08.3277 - сохраняйте его при заказе запчастей, особенно если используете несколько единиц в одном проекте.
