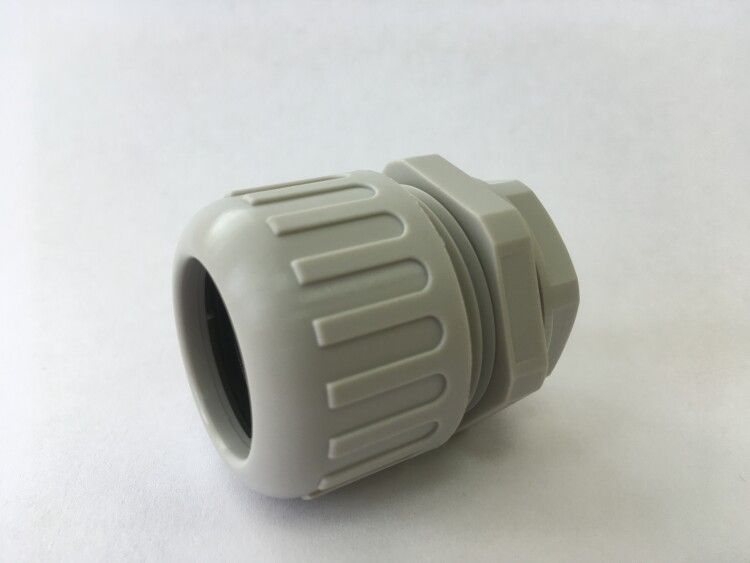

Муфта вводная усиленная (IP68) для гофрированных труб серая ВМУ-ГТ-16 (М20) | PR08.3272 Промрукав Строитель

Муфта вводная усиленная (IP68) для гофрированных труб серая ВМУ-ГТ-16 (М20) от бренда ПРОМРУКАВ предназначена для надёжного ввода гофрированных и гладких труб в электрооборудование, обеспечивая герметичность и механическую защиту даже в сложных условиях. Артикул pr08.3272 соответствует требованиям промышленной эксплуатации.

Назначение и область применения

Муфта ВМУ-ГТ-16 (М20) используется для прохода гофрированных или гладких труб через стенки электрических шкафов, распределительных коробок и других корпусов. Она защищает провода и кабели от повреждений, пыли, влаги и внешних воздействий. Применяется в системах автоматизации, на производстве, в уличном освещении, на транспорте и в других местах, где требуется высокая степень защиты.

Технические характеристики

• Номинальный размер: 16 мм - подходит для труб с наружным диаметром до 16 мм;
• Наружный диаметр: 16 мм - совпадает с номинальным размером, что гарантирует плотную посадку;
• Степень защиты: IP68 - полностью герметична: исключено попадание пыли и возможна длительная эксплуатация под водой;
• Материал: полиамид (PA) - прочный, устойчив к химическим веществам, перепадам температур и износу;
• Температура эксплуатации: от –40 C до +105 C - работает в экстремальных климатических зонах, включая холодные склады и нагреваемые помещения;
• Исполнение: прямолинейное - позволяет вводить трубу прямо, без угловых решений;
• Цвет: серый - универсальный цвет, легко сочетается с большинством корпусов и элементов монтажа;
• Способ монтажа: открытый - устанавливается на поверхность корпуса, не требует внутреннего крепления;
• Тип изделия: аксессуар для труб - не является соединителем, а служит переходом между трубой и корпусом.

Совместимость и монтаж

Муфта ВМУ-ГТ-16 (М20) совместима с гофрированными трубами диаметром до 16 мм, а также с гладкими трубами аналогичного размера. Для установки необходимо просверлить отверстие в корпусе равного диаметра. Муфта фиксируется снаружи - достаточно затянуть резьбовое кольцо, чтобы она плотно прилегала к поверхности. Герметизация достигается за счёт внутренней резины, которая сжимается при закручивании. Установка не требует специального инструмента - достаточно ключа или плоскогубцев.

Безопасность и стандарты

Степень защиты IP68 соответствует требованиям IEC 60529. Материал полиамид не поддерживает горение и имеет хорошую электрическую изоляцию. Температурный диапазон обеспечивает безопасную работу в условиях повышенной нагрузки, например, рядом с нагревательными элементами или в жарком цехе. Нет ограничений по применению в взрывоопасных средах - для таких условий необходима дополнительная сертификация.

Преимущества

• Высокая герметичность благодаря IP68 - идеальна для влажных, пыльных и outdoor-объектов;
• Прочность материала - выдерживает механические нагрузки, вибрации и удары;
• Широкий температурный диапазон - можно использовать в суровых климатах и тепловых зонах;
• Легкий монтаж - не нужна внутренняя сборка, всё делается снаружи корпуса;
• Поддержка двух типов труб - гофрированных и гладких - увеличивает гибкость проектов.

Ограничения применения

• Не предназначен для труб с диаметром более 16 мм - использование больших труб приведёт к потере герметичности;
• Не рассчитана на давление воды выше атмосферного - не применяется в напорных системах;
• Не заменяет кабельные вводы с заземлением - если требуется защита от электростатики или ЭМИ, нужны другие решения;
• Не рекомендовано применение в средах с постоянным контактом с открытым огнем или высокотемпературными поверхностями свыше 105 C.

Примеры использования

• Ввод гофрированной трубы в щитовой шкаф на производственной линии;
• Проход кабеля через стену наружного светильника;
• Подключение датчиков в сыром помещении (например, в пищевой промышленности);
• Фиксация труб в электронных ящиках на железнодорожных объектах;
• Монтаж в автопарках - защита проводки от влаги и дорожной пыли.

Практические советы

• Перед установкой проверьте точный наружный диаметр вашей трубы - он должен быть ≤16 мм; если труба слишком тонкая, используйте термоусадку для плотной посадки;
• При монтаже в металлические корпуса убедитесь, что отверстие не имеет острых кромок - они могут повредить уплотнение;
• Затягивайте муфту руками до упора, затем немного подтяните ключом - переусиливать нельзя, чтобы не деформировать резиновый уплотнитель;
• Если труба гофрированная, перед вводом в муфту лучше слегка распрямить её край - так будет легче добиться герметичности;
• Для частого обслуживания выбирайте модели с резьбой M20 - здесь она уже предусмотрена, не нужно дополнять адаптерами.
