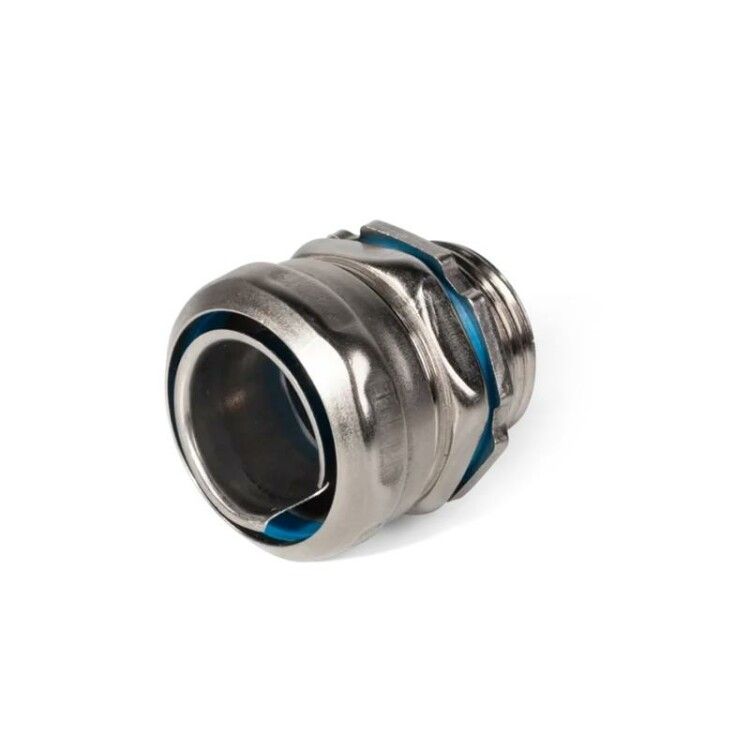

Муфта вводная ВМ (INOX)-15 | 83754 Fortisflex КВТ

Муфта вводная ВМ (INOX)-15 от Fortisflex и КВТ - это герметичный элемент для безопасного ввода металлорукавов в корпуса распределительных щитов, выполненный из нержавеющей стали и рассчитанный на работу в суровых условиях.

Назначение и область применения

Муфта вводная ВМ (INOX)-15 используется для прохода металлорукавов через стенки электрооборудования - например, щитов управления, шкафов автоматизации или промышленных панелей. Она обеспечивает герметизацию места входа, предотвращает попадание пыли и влаги внутрь корпуса. Подходит для установки в помещениях с повышенной влажностью, на улице, в пищевой, химической и фармацевтической промышленности.

Технические характеристики

• Номинальный диаметр: 15 мм - соответствует внешнему диаметру металлорукавов до этого размера
• Размер резьбы: 1/2 дюйм - стандартная наружная резьба для подключения к отверстию в корпусе
• Материал корпуса: нержавеющая сталь AISI 301 - устойчив к коррозии, подходит для агрессивных сред
• Степень защиты IP54 - защищена от пыли (не полностью герметична, но препятствует оседанию вредных частиц) и брызг воды с любого направления
• Температурный диапазон: от –60 C до +120 C - работает в холодильных камерах и рядом с нагревательными устройствами
• Габариты: 35×24 мм - компактный размер для плотной компоновки в ограниченном пространстве
• Тип соединения: резьбовое - надёжное крепление без сварки или клепки
• Покрытие поверхности: отсутствует - поверхность матовая, без дополнительного антикоррозийного слоя

Совместимость и монтаж

Муфта вводная ВМ (INOX)-15 совместима с металлорукавами следующих серий: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой и Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ. Для монтажа требуется просверленное отверстие в корпусе с резьбой 1/2 дюйм. Установка выполняется путём завинчивания муфты до упора - герметизация достигается за счёт формы корпуса и плотного контакта с рукавом. Не требует дополнительных уплотнителей.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 и IEC 60529. Конструкция исключает самопроизвольное отвинчивание при вибрациях благодаря жёсткой резьбе и толщине стенок. Нержавеющая сталь AISI 301 не выделяет токсины, что допускает применение в пищевых и медицинских объектах.

Преимущества

• Высокая механическая прочность - корпус не деформируется даже при значительных нагрузках
• Устойчивость к температурным перепадам - сохраняет герметичность при экстремальных значениях
• Не требует обслуживания - материал не нуждается в смазке или замене уплотнений
• Подходит для длительной эксплуатации в агрессивных средах - солевые брызги, моющие средства, пар

Ограничения применения

• IP54 не обеспечивает полную гидроизоляцию - не рекомендован для постоянного погружения или сильного водного потока
• Отсутствие защитного покрытия делает поверхность более восприимчивой к царапинам - при монтаже избегайте ударов инструментом
• Не предназначена для ввода кабелей без металлорукава - требует наличия гофрированной трубки
• Работает только с рукавами диаметром до 15 мм - большие размеры не будут герметично закреплены

Примеры использования

• Ввод металлорукава в щит управления насосной станцией
• Проход через стенку холодильной камеры для подключения датчиков
• Фиксация проводки на конвейере в пищевом производстве
• Подключение кабельных трасс к панели автоматики на открытой площадке

Практические советы

• Перед установкой проверьте, чтобы внутренний диаметр металлорукава подходил к 15 мм - слишком толстый рукав не войдёт
• Завинчивайте муфту равномерно, без резких движений - это продлит срок службы резьбы
• Если планируете использовать в зонах с частыми мойками, дополнительно убедитесь, что все соединения рукава также имеют высокую степень защиты
• Артикул 83754 - единственный номер для заказа этой модели; другие аналоги с похожими размерами могут не обеспечить герметичность
