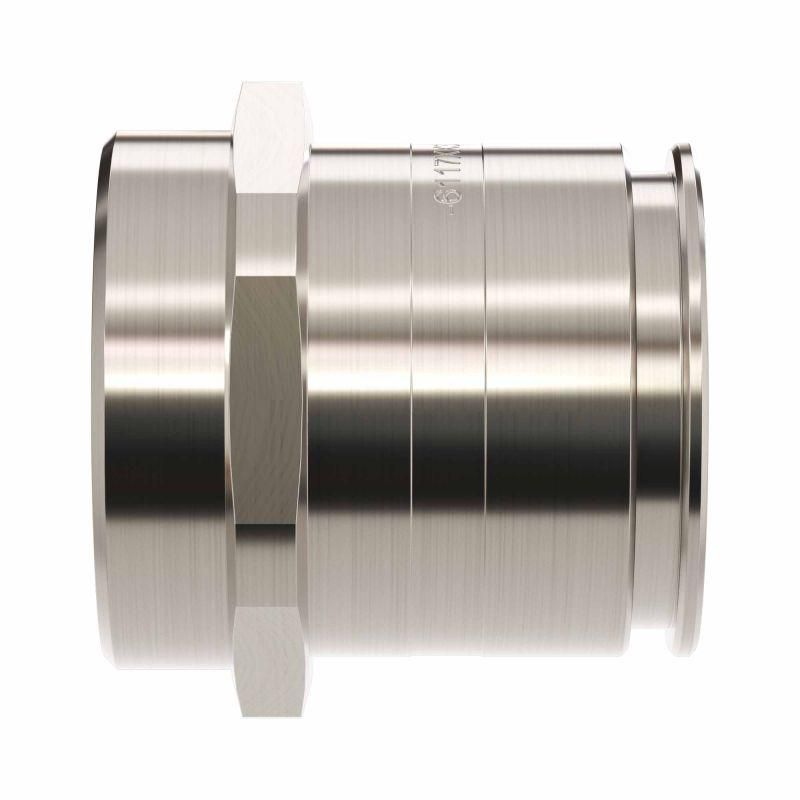

Муфта жесткая труба-металлорукав DN15 труба d20мм IP66/IP67 нерж. сталь AISI 303 DKC 6117X20N ДКС

Муфта металлоружав DN 15 для жесткой трубы d 20 мм от бренда DKC (арт. 6117x20n) предназначена для надежного соединения жесткой металлической трубы с гибким металлорукавом, сохраняя герметичность в сложных условиях. Выполнена из нержавеющей стали AISI 303, что делает её долговечным решением для промышленных систем.

Назначение и область применения

Муфта металлорукав DN 15 для жесткой трубы d 20 мм используется для перехода между жесткой трубой внешним диаметром 20 мм и гибким металлорукавом того же условного прохода (DN 15). Применяется там, где требуется сочетание прочности жесткой магистрали и гибкости соединений - например, на станках, конвейерах, в системах автоматизации, компрессорных установках и других объектах с вибрацией или необходимостью компенсации перемещений.

Технические характеристики

• Номинальный диаметр: DN 15 - соответствует внутреннему проходу для подключения металлорукава;
• Внешний диаметр трубы: 20 мм - совместима с жесткими стальными трубами этого размера;
• Степень защиты: IP66/IP67 - полная защита от пыли и временного погружения в воду (до 1 метра на 30 минут);
• Материал: нержавеющая сталь AISI 303 - устойчива к коррозии, химическим воздействиям и механическому износу;
• Конструкция: двухкомпонентная - состоит из корпуса и зажимного элемента, обеспечивающего плотную фиксацию;
• Тип исполнения: вставной - труба вводится внутрь муфты, затем фиксируется;
• Цвет: серый - естественный цвет нержавеющей стали после обработки.

Совместимость и монтаж

Муфта DKC 6117x20n совместима с металлорукавами DN 15, имеющими наружный диаметр, соответствующий стандартному размеру для данного типа соединений. Для монтажа необходимо:

• Вставить жесткую трубу диаметром 20 мм внутрь корпуса муфты до упора;
• Закрутить зажимную гайку до плотного прилегания - контроль осуществляется по усилию, без перегрузки;
• Подключить металлорукав к другой стороне муфты - он должен входить свободно, без перекоса;
• Убедитесь, что посадочный диаметр трубы точно соответствует 20 мм - отклонения более +-0,5 мм снижают герметичность.

Безопасность и стандарты

Муфта металлорукав DN 15 от DKC соответствует требованиям к защите от пыли и воды по классам IP66 и IP67. Материал AISI 303 не содержит свинца и безопасен для контакта с пищевыми средами и влажной средой. Соответствие стандартам EN 60423 и IEC 60529 подтверждено производителем.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 303 - особенно важно в агрессивных средах (влажность, масла, моющие средства);
• Двухкомпонентная конструкция обеспечивает равномерное распределение нагрузки и предотвращает деформацию при затяжке;
• Герметизация IP66/IP67 позволяет использовать в открытых помещениях, на улице, в мойках и цехах с частой очисткой;
• Не требует специальных инструментов - достаточно обычного ключа для затяжки;
• Долгий срок службы даже при постоянных вибрациях и температурных колебаниях.

Ограничения применения

• Не предназначен для работы с давлением выше нормативного для металлорукавов DN 15 - максимальное рабочее давление зависит от подключаемого рукава;
• Не рекомендуется применять в средах с высоким содержанием хлора или соляной кислоты - AISI 303 менее устойчив, чем AISI 316;
• Не подходит для соединения с пластиковыми или медными трубами - только с жесткими стальными трубами диаметром 20 мм;
• Работает в температурном диапазоне, ограниченном характеристиками подключаемого металлорукава - проверяйте допустимые значения на этикетке рукава.

Примеры использования

• Соединение стальной трубы с металлорукавом на участке подачи воздуха к пневматическому цилиндру на конвейере;
• Переход от жесткой магистрали к гибкому шлангу в системе охлаждения станка ЧПУ;
• Подключение датчиков и клапанов в зонах с повышенной влажностью - например, в пищевой промышленности;
• Фиксация проводов и трубопроводов в местах с возможным попаданием воды - наружные площадки, мойки оборудования.

Практические советы

• Перед монтажом проверьте, чтобы торец жесткой трубы был ровным - заусенцы нарушают герметизацию;
• Не используйте силовые инструменты при затяжке - переусердствование повредит резьбу или вызывает трещины в корпусе;
• При длительной эксплуатации в агрессивной среде периодически осматривайте место соединения на предмет следов коррозии - даже AISI 303 со временем может подвергнуться точечной коррозии;
• Если нужна большая гибкость - выбирайте металлорукав с меньшим шагом оплетки; если важна жесткость - берите с крупным шагом;
• Артикул 6117x20n - единственный вариант этой модели от DKC, подходящий именно для трубы 20 мм - другие артикулы имеют другую посадку.
