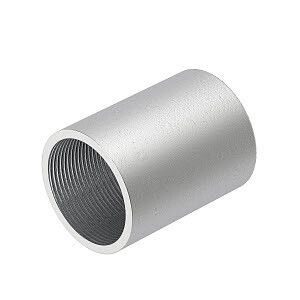

Муфта соединительная M40х1.5 SVM40W FT гор. цинк. OBO 2046558 Bettermann DN

Муфта соединительная горячего цинкования SVM40W (арт. 2046558) от OBO BETTERMANN предназначена для надёжного соединения стальных труб с резьбой в условиях высокой нагрузки и воздействия внешней среды - например, в промышленных установках, на открытых площадках или в жестких технологических сетях.

Назначение и область применения

Муфта SVM40W используется для соединения двух участков стальной трубы с наружной резьбой M40×1,5. Подходит для систем, где важна прочность и долговечность: промышленные воздуховоды, трубопроводы для сжатого воздуха, механизмы автоматизации, опорные конструкции, наружные коммуникации. Применяется как с оцинкованными, так и с черными стальными трубами, включая трубы с порошковым покрытием и даже нержавеющими (V2A), если соблюдены требования по совместимости резьбы.

Технические характеристики

• Тип: Соединительная муфта, резьбовое исполнение
• Номинальный диаметр трубы: 40 мм (соответствует резьбе M40×1,5)
• Материал: Сталь
• Покрытие: Горячее цинкование - слой цинка нанесён методом погружения, обеспечивает повышенную коррозионную стойкость
• Цвет: Серый (характерный цвет после цинкования)
• Модель: SVM40W DN
• Артикул: 2046558

Совместимость и монтаж

Муфта SVM40W совместима исключительно с трубами, имеющими **наружную** метрическую резьбу M40×1,5. Убедитесь, что шаг резьбы точно соответствует - отличие даже на 0,1 мм может вызвать протечки или повреждение резьбы. Для сборки используйте два гаечных ключа: один фиксирует одну трубу, второй заворачивает муфту. Недостаточно затянутые соединения требуют контроля через несколько дней - возможна осадка резьбы. Не применяйте герметики на основе масел - они снижают эффективность цинкового покрытия.

Безопасность и стандарты

Горячее цинкование соответствует требованиям DIN EN ISO 1461. Муфта SVM40W не имеет внутреннего электроизолирующего элемента - не предназначен для использования в системах с опасным потенциалом без дополнительной защиты. Электромагнитная совместимость не регламентирована, поскольку изделие не является активным компонентом.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Устойчивость к коррозии за счёт толстого слоя горячего цинкования - в 3–5 раз выше, чем у гальванического покрытия
• Поддерживает работу в агрессивных средах: влажность, перепады температур, химические пары
• Не требует специального оборудования для монтажа - достаточно стандартных инструментов

Ограничения применения

• Не для жидкостей под давлением свыше 10 бар - не сертифицирована для высоконапорных систем
• Запрещено применять в контакте с щелочами, кислотами и сильными окислителями - цинк будет разрушаться
• Не рекомендовано использовать внутри закрытых систем с постоянным контактом с пищевыми продуктами или питьевой водой
• Не сочетается с пластиковыми или медными трубами - различаются коэффициенты расширения и типы резьбы

Примеры использования

• Соединение секций стальных труб в системе сжатого воздуха на заводском конвейере
• Фиксация опорных стоек в наружном освещении или рекламных конструкциях
• Обустройство заземления или контура выравнивания потенциалов в промышленных помещениях
• Сборка рам и каркасов для оборудования с использованием трубных решений вместо профилей

Практические советы

• Перед монтажом проверьте наличие деформаций на резьбе - даже маленький забоин может стать причиной утечки
• Если труба уже была ранее соединена, удалите старый герметик или ленту - он может препятствовать плотному прилеганию
• Для длительной службы в сырых местах допускается нанести тонкий слой антикоррозийной смазки на резьбу - только не на контактную плоскость между муфтой и трубой
• При замене учитывайте посадочный диаметр: 40 мм - это условный размер; фактический наружный диаметр трубы может составлять до 48 мм - выбирайте муфты по резьбе, а не по диаметру трубы
• SVM40W можно использовать в качестве переходника между двумя трубами одного типа - но не для изменения направления потока. Для этого нужны углы и тройники.
