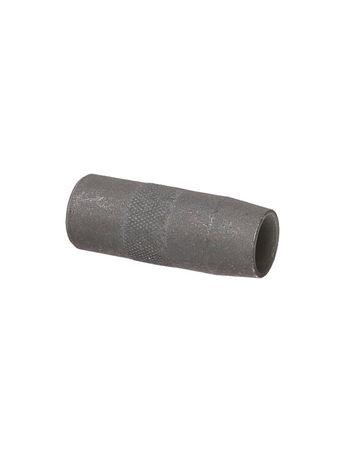

Соединительная муфта МСГО16Р, резьбовая, горячеоцинкованная | SQ2401-0028 TDM

Соединительная муфта МСГО16Р, резьбовая, горячеоцинкованная от TDM ELECTRIC - элемент для надёжного соединения заземляющих проводников при устройстве внешних систем заземления. Применяется там, где требуется долговечное и устойчивое к коррозии соединение на открытых участках.

Назначение и область применения

Соединительная муфта МСГО16Р предназначена для создания внешних выносных или контурных заземлений в соответствии с индивидуальными проектами. Подходит для установки в почвах с высокой влажностью: садовая земля, торф, чернозём, глина. Используется на объектах связи, промышленных площадках, частных домах, административных зданиях и складских помещениях, где требуются стационарные системы заземления с повышенной механической прочностью.

Технические характеристики

• Тип: резьбовая соединительная муфта
• Материал: сталь с горячим цинкованием
• Защита от коррозии: за счёт слоя цинка толщиной, соответствующего ГОСТ 9.307
• Назначение: исключительно для соединения заземляющих проводников

Совместимость и монтаж

Муфта МСГО16Р предназначена для соединения стальных заземляющих штырей или полос, имеющих совпадающий диаметр и резьбу. Устанавливается путём накручивания на резьбовые концы заземлителей. Для обеспечения герметичности и снижения переходного сопротивления рекомендуется использовать специальные контактные пасты. Ключевой момент: перед монтажом проверьте соответствие шага и диаметра резьбы на обоих соединяемых элементах - несовместимость приведёт к потере контакта.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим соединениям, изложенным в ПУЭ и ГОСТ Р 50571.5.54. Горячее цинкование обеспечивает электроизоляционную целостность соединения даже при длительном воздействии влаги и химически активных грунтов. Не применяется в качестве основного проводника - только как соединительный элемент между заземлителями.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - срок службы до 25 лет в агрессивных грунтах
• Механическая прочность: выдерживает нагрузки при закапывании и вибрациях
• Простота монтажа: не требует сварки, позволяет собирать и разбирать заземляющие контуры без повреждения проводников
• Подходит для ремонта и модернизации существующих систем заземления

Ограничения применения

• Не предназначен для внутренней электропроводки или соединения медных жил
• Не используется в условиях постоянного погружения в воду - допускается лишь временный контакт с влажным грунтом
• Не заменяет сварные соединения в местах с высокими токами утечки - для таких задач требуется более надёжный метод фиксации
• Не следует применять в районах с высоким уровнем солёности грунта без дополнительной защиты

Примеры использования

• Соединение вертикальных заземлителей (штырей Ø16 мм) в контуре вокруг частного дома
• Присоединение горизонтального заземлителя к вынесенному заземляющему электроду возле распределительного щита
• Ремонт разрушенного заземляющего соединения на складском комплексе после перепрофилирования территории
• Создание запасного заземляющего контура для объекта связи в болотистой местности

Практические советы

• Перед установкой очистите резьбу от окалины и смажьте её антикоррозийной пастой - это продлит срок службы и снизит переходное сопротивление
• Глубина закладки должна быть ниже уровня сезонного промерзания - обычно 0,7–1,2 м
• Проверяйте плотность затяжки: недостаточно затянутая муфта даёт плохой контакт, слишком сильная - рискует повредить резьбу
• При использовании нескольких муфт в одном контуре - все они должны быть одного типа и производства (например, МСГО16Р от TDM ELECTRIC) для однородности электрических параметров
• Записывайте место установки каждой муфты - это упрощает диагностику и обслуживание системы заземления в будущем
