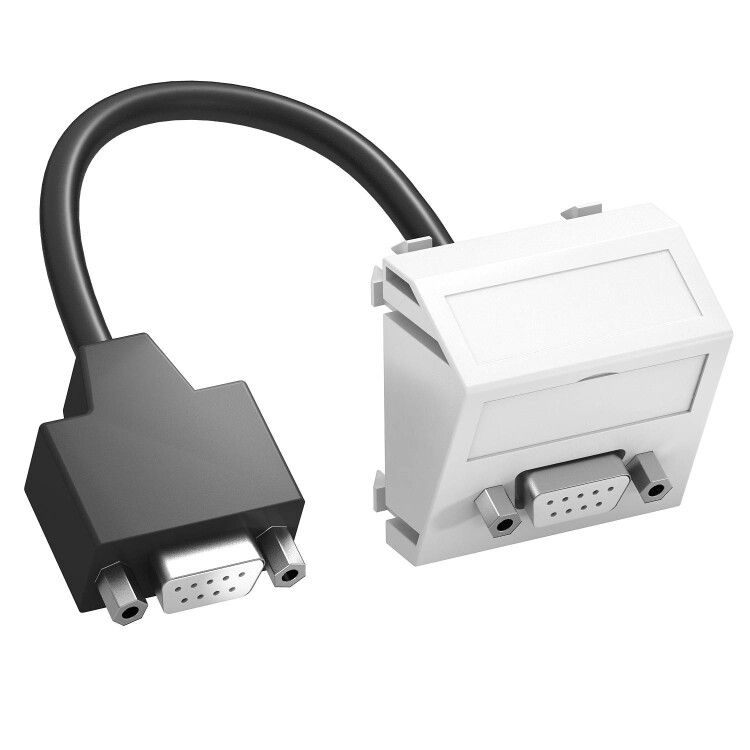

Мультимедийная рамка D-Sub9 Modul45 (белый) (MTS-DB9 F RW1) | 6104694 OBO Bettermann

Мультимедийная рамка D-Sub9 Modul45, белая от OBO BETTERMANN - это компактный внутренний модуль для установки в стеновые коробки и кабель-каналы, предназначенный для подключения устройств через интерфейс VGA (D-Sub9). Артикул MTS-DB9 F RW1 обеспечивает надежное и чистое подключение сигнала с минимальными помехами.

Назначение и область применения

Мультимедийная рамка D-Sub9 Modul45, белая используется для организации точек подключения видеосигнала по стандарту VGA (D-Sub9) в офисах, учебных заведениях, на производстве и в системах автоматизации. Подходит для подключения мониторов, проекторов, контроллеров и других устройств с интерфейсом RS232 или аналогичной передачей видео. Устанавливается внутри помещений, где требуется эстетичное и защищенное решение для проводки.

Технические характеристики

• Габаритные размеры: 45×45×26 мм - компактный формат для стандартных модульных коробок
• Материал корпуса: поликарбонат - прочный, устойчивый к ударным нагрузкам и перепадам температур
• Цвет: 9010 RAL (белый), матовая поверхность - не бликует, легко сочетается с интерьером
• Степень защиты IP20 - предохраняет от контакта с пальцами и крупными предметами, но не защищает от воды и пыли
• Конструкция: механизм с накладкой, встроенный наклонный кабельный вывод - позволяет удобно заводить кабель под углом
• Наличие поля для надписи - возможность маркировки для быстрой идентификации порта
• Состав: без галогенов - безопасен при возгорании, соответствует экологическим нормам
• Количество гнезд: 0 - сама рамка не содержит разъем, он уже встроен в комплект
• Количество модулей: 0 - это одиночный элемент, не расширяемый

Совместимость и монтаж

Мультимедийная рамка D-Sub9 Modul45, белая совместима с любыми модульными системами, поддерживающими стандарт 45×45 мм. Монтаж осуществляется внутренним способом - встраивается в стеновые коробки или кабель-каналы. Крепление происходит за счет защелкивания - достаточно вставить рамку до щелчка. Суппорт с растровым креплением позволяет фиксировать рамку как в горизонтальной, так и в вертикальной ориентации. Комплектация включает готовый короткий кабель D-Sub9 с разъемом “гнездо–гнездо” (1:1), что исключает необходимость самостоятельной сборки.

Безопасность и стандарты

Изделие выполнено из материалов без галогенов, что снижает выделение токсичных веществ при нагреве. Соответствует требованиям безопасности для внутренней установки в жилых и административных зонах. Степень защиты IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, однако не предназначена для использования во влажных помещениях, на улице или в условиях повышенной запыленности.

Преимущества

• Заранее собранный кабель с правильной коммутацией - экономит время монтажа
• Наклонный выход кабеля - снижает риск перегиба и повреждения шнура
• Поле для маркировки - упрощает обслуживание и поиск нужного порта среди множества других
• Матовый белый цвет - не выделяется на фоне других элементов системы
• Фиксация защелкой - не требует инструментов при установке и демонтаже

Ограничения применения

• Не предназначен для использования вне помещений - IP20 не защищает от влаги и пыли
• Не поддерживает высокочастотные сигналы выше VGA - не использовать для HDMI, DisplayPort и аналогичных интерфейсов
• Работает только с кабелями D-Sub9 типа “гнездо–гнездо”, другие типы разъемов не совместимы
• Не имеет встроенного питания - не подходит для активных устройств, требующих внешнего питания

Примеры использования

• Подключение компьютера к проектору в аудитории
• Интеграция терминалов управления в цехе с использованием RS232
• Обустройство точки доступа для диагностического оборудования на серверной
• Установка в панель управления станком для связи с ПЛК

Практические советы

• Перед монтажом проверьте, чтобы глубина коробки позволяла полностью утопить рамку - габариты 26 мм требуют минимум 30 мм свободного места
• При прокладке кабеля не допускайте резких изгибов - радиус изгиба должен быть больше 50 мм
• Используйте поле для надписи - напишите “VGA Monitor” или “PC Port” для быстрого определения функции
• Артикул MTS-DB9 F RW1 совпадает с номером в каталоге OBO BETTERMANN - используйте его при заказе запчастей
• Эта рамка не заменяет переходник - она лишь служит точкой входа; если вам нужен другой тип разъема, выбирайте другую модель
