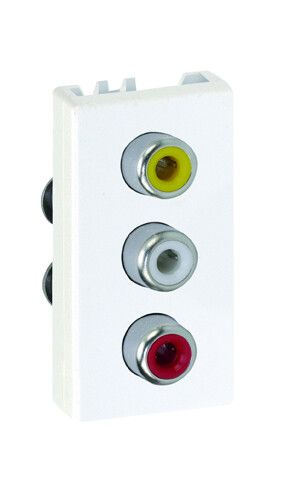

Плата с разъемом аудио-видео RCA 3 выхода винты 225х45мм бел. Simon Connect K105B-9

Разъём аудио-видео RCA 3 выхода винтовой зажим 225х45мм белый от бренда Simon - это накладной элемент для организации подключения аудио- и видеосигналов в распределительных устройствах. Артикул k105b-9 предназначен для установки на DIN-рейку или внутрь корпусов ЭУИ, обеспечивает надёжное соединение через винтовые зажимы и подходит для стационарного монтажа в помещениях.

Назначение и область применения

Разъём аудио-видео RCA 3 выхода винтовой зажим 225х45мм белый используется для подключения аналоговых аудио- и видеоустройств: проигрывателей, камер наблюдения, телевизоров, усилителей, DVD-проигрывателей. Подходит для систем домашней автоматизации, офисных и промышленных объектов, где требуется организовать точечные подключения сигналов без использования штекерных разъёмов. Устанавливается внутри щитов, коробок или на стеновые панели как часть сборки электроустановочных изделий (ЭУИ).

Технические характеристики

• Тип изделия: накладка для электроустановочных изделий (ЭУИ)
• Количество выходов: три разъёма RCA
• Тип крепления: винтовой зажим (для проводов до 2,5 мм2)
• Габариты: 225×45 мм
• Цвет: белый, матовая поверхность
• Материал корпуса: пластик без галогенов
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Нормативный документ: ТУ 3464-001-77313241-08
• Отсутствует поле для надписи и защитное покрытие

Совместимость и монтаж

Разъём аудио-видео RCA 3 выхода винтовой зажим 225х45мм белый совместим с любыми корпусами ЭУИ, имеющими достаточные габариты для установки накладки размером 225×45 мм. Монтируется путём фиксации на поверхности с помощью саморезов или крепёжных элементов корпуса - не требует DIN-рейки. Для подключения используются медные провода сечением до 2,5 мм2. Конструкция позволяет затянуть жилы винтами без инструментов - достаточно отвертки. Перед монтажом проверьте, что место установки имеет свободную площадь минимум 250×50 мм для удобного доступа к зажимам.

Безопасность и стандарты

Разъём соответствует требованиям ТУ 3464-001-77313241-08. Защита IP20 исключает риск случайного контакта с токоведущими частями, но не защищает от попадания влаги или пыли - применение вне закрытых корпусов запрещено. Материал корпуса не содержит галогенов, что снижает выделение токсичных веществ при перегреве. Климатическое исполнение УХЛ3 гарантирует работу при температуре от −25C до +40C, но не предназначено для открытых помещений или высокой влажности.

Преимущества

• Надёжное соединение благодаря винтовому зажиму - меньше вероятность окисления и плохого контакта по сравнению с штыревыми разъёмами
• Компактная форма позволяет разместить три RCA-выхода в одном модульном элементе
• Матовое покрытие не царапается и не теряет внешний вид при длительной эксплуатации
• Подходит для скрытой установки внутри корпусов - эстетично и безопасно
• Отсутствие галогенов делает изделие экологически более безопасным при утилизации

Ограничения применения

• Не применяется во влажных средах, на улице или в местах с повышенной запылённостью из-за степени защиты IP20
• Не поддерживает передачу цифровых сигналов (HDMI, USB-C, optical) - только аналоговые аудио/видео
• Не имеет возможности маркировки - нельзя пометить каналы напрямую на устройстве
• Не совместим с DIN-рейкой - требует отдельного места в корпусе
• Запрещена эксплуатация при температуре ниже −25C и выше +40C

Примеры использования

• Подключение трёх камер видеонаблюдения к DVR-записывающему устройству внутри распределительного щита
• Объединение сигнала от музыкального центра, проектора и игровой приставки в одной точке управления
• Фиксированная установка в медицинских или образовательных комплексах для подключения аудиосистем
• Интеграция в системы домашнего кино в нишах или специальных панелях

Практические советы

• Перед монтажом убедитесь, что провода зачищены на 8–10 мм - слишком длинная жила может замкнуть соседние контакты
• Не используйте многожильные провода без наконечников - они плохо фиксируются в винтовых зажимах
• Проверяйте соответствие цветовой маркировки RCA: красный - правый аудио, белый - левый аудио, жёлтый - видео
• Если планируете использовать несколько таких разъёмов рядом - учтите, что каждый занимает 225 мм по ширине; для пяти устройств потребуется минимум 1,1 метра свободного пространства
• Артикул k105b-9 от Simon - единственный вариант в линейке с таким сочетанием трёх RCA и винтового зажима; другие модели имеют штекеры или меньшее количество выходов
